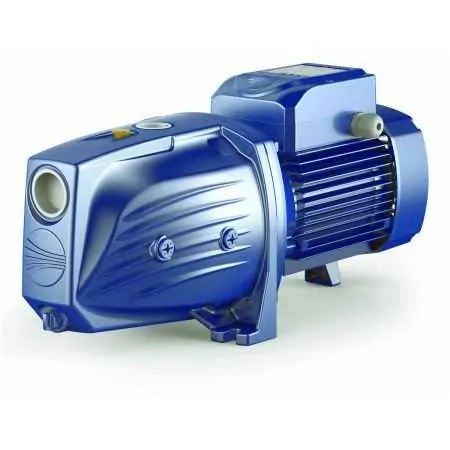

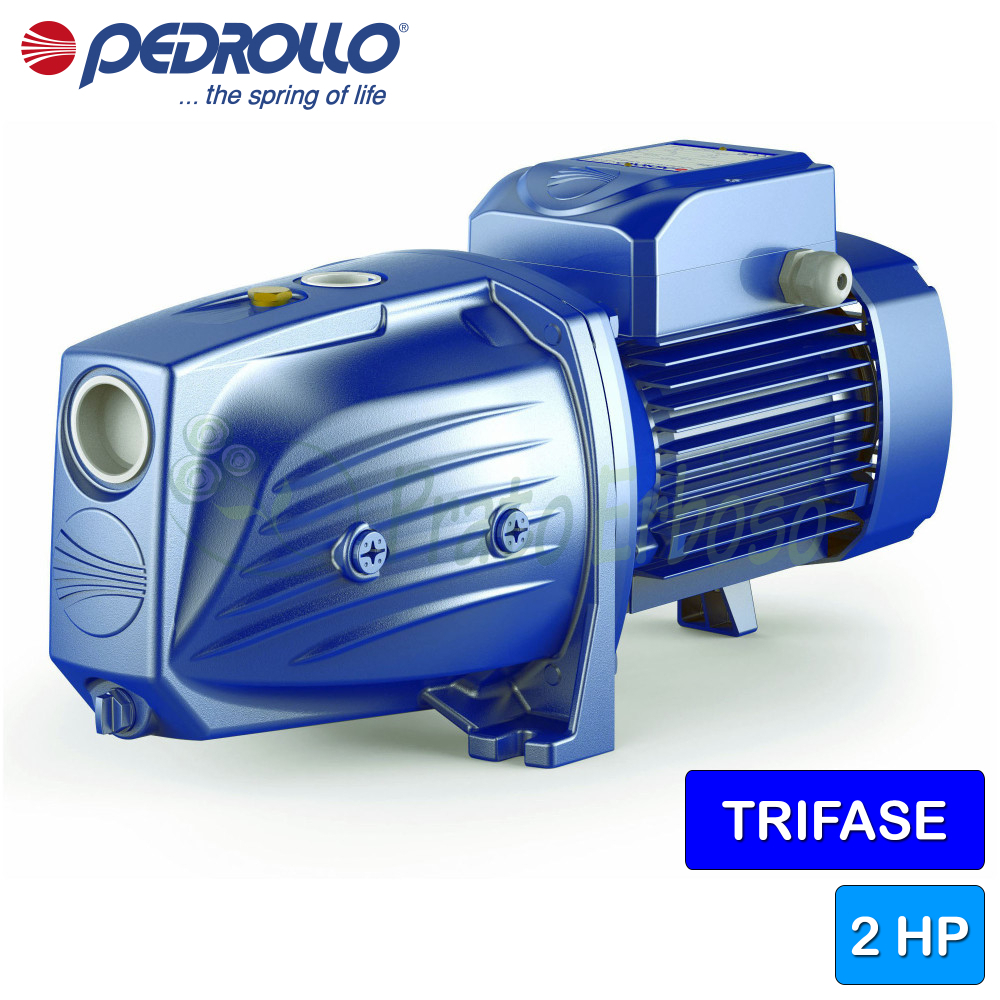

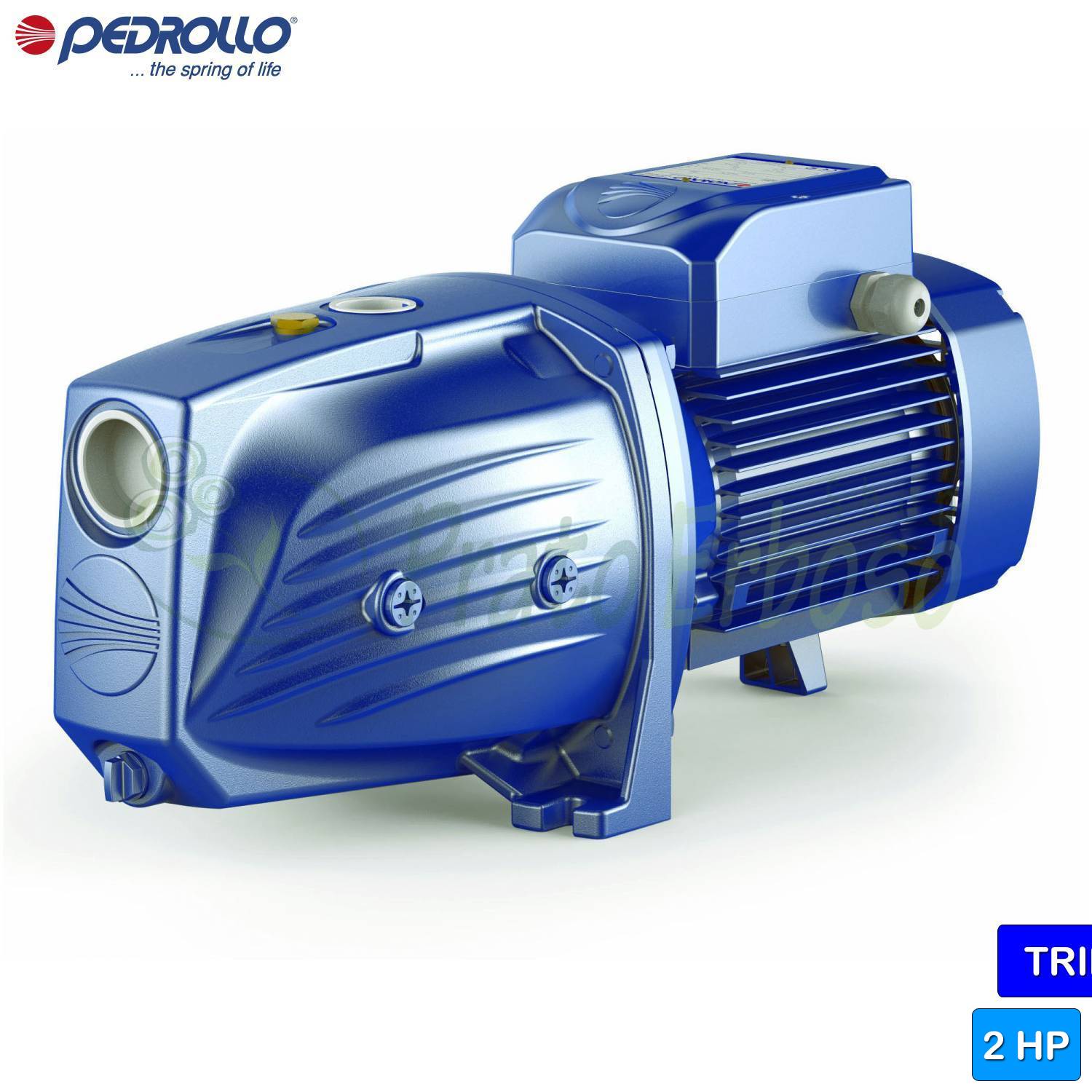

JSW 3BM - Elettropompa autoadescante trifase da 2 HP
Portata fino a 120 l/min (7.2 m³/h). Prevalenza fino a 63 m. Motore da 1.5 Kw (2 HP).
E' consigliata per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.
La pompa autoadescante JSW è progettata per aspirare acqua anche in presenza di aria miscelata al liquido pompato.
Per l'affidabilità e la semplicità di utilizzo è consigliata per l'uso domestico, specialmente per la distribuzione dell'acqua in accoppiamento a piccoli o medi serbatoi autoclavi, per irrigazioni di orti e giardini, ecc.
L'installazione è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 1.5
- Potenza (HP)
- 2
- Assorbimento a 230V (A)
- 6.0
- Assorbimento a 400V (A)
- 3.5
- Bocca di aspirazione
- 1" 1/4
- Bocca di mandata
- 1"
- Corpo pompa
- Ghisa
- Girante
- Ottone
- Numero di giranti
- 1
- Albero motore
- Acciaio inox EN 10088-3 1.4104
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 10
- Portata max. (l./min.)
- 120
- Prevalenza min. (m.)
- 30
- Prevalenza max. (m.)
- 63
- Impieghi
- approvigionamento idrico, impianti di pressurizzazione, irrigazione, impianti di lavaggio, travaso cisterne, impianti antincendio
- Temperatura del liquido max. (°C)
- +40°C
- Altezza (cm)
- 24.1
- Larghezza (cm)
- 20.6
- Profondità (cm)
- 52.2
- Peso (Kg)
- 25.5
- Garanzia (anni)
- 2
|
|
|
|
|
Cuscinetti
Cuscinetto motore lato pompa | 6204 ZZ |
Cuscinetto motore lato opposto | 6204 ZZ |
Tenuta albero
Tipo di tenuta | Tenuta Meccanica Singola |
Restringimento DN1=450 DN2=350 | FN-18 |
Diametro LP | 18 |
Anello fisso LP | Grafite |
Anello rotante LP | Ceramica |
Elastomero LP | NBR |
Materiali
1.0 - Corpo Pompa | Ghisa GJL 200 EN 1561 |
2.1 - Coperchio portatenuta | Ghisa GJL 200 EN 1561 |
3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
3.1 - Gruppo Eiettore | Tecnopolimero rinforzato |
4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
6.0 - Portamotore | Alluminio EN-AB 46100 |
7.0 - Lanterna | Alluminio EN-AB 46100 |
