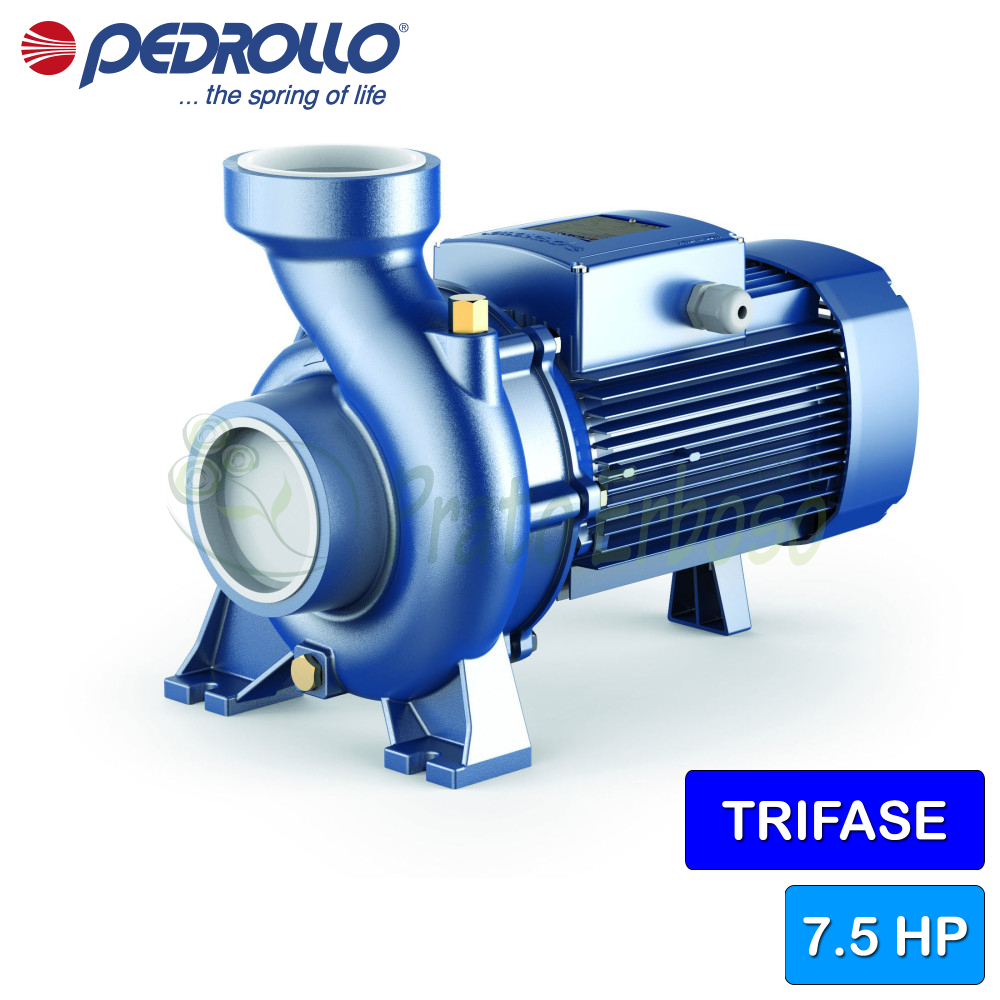

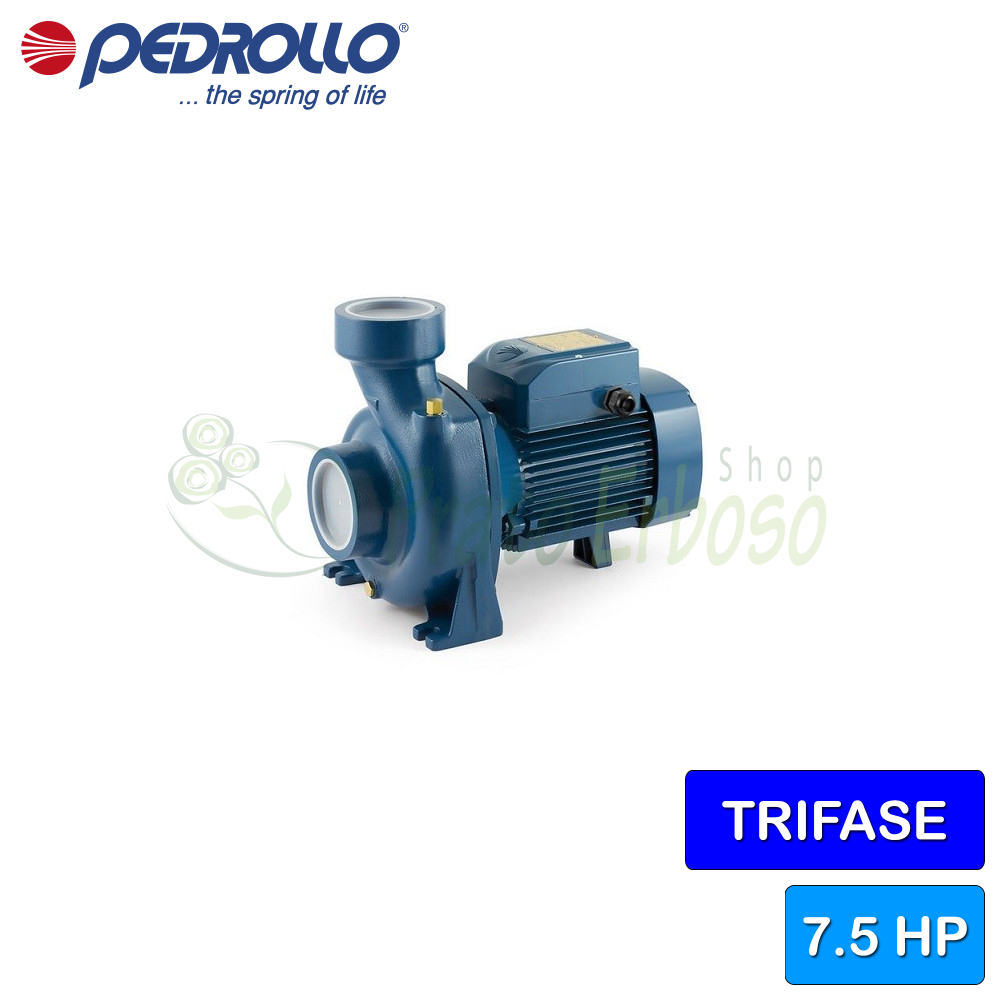

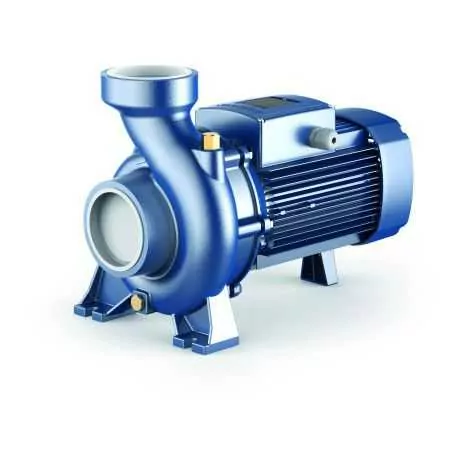

HF 30B - Elettropompa centrifuga trifase da 7.5 HP

Name: HF 30B - Elettropompa centrifuga trifase da 7.5 HP
Brand: Pedrollo
SKU: HF 30B
Price: 752.89 EUR
Availability: InStock

Portata fino a 2400 l/min (144 m³/h). Prevalenza fino a 18 m. Motore da 5.5 Kw (7.5 HP).

Varianti:

Fai una proposta d'acquisto

Assistenza telefonica per informazioni prima dell'acquisto.

Imballo rinforzato per ridurre i danni da trasporto.

Assistenza post vendita all'installazione del prodotto.

Forniamo tutti i ricambi su questo prodotto.

Descrizione

Le pompe PEDROLLO della linea HF alte portate, sono consigliate per ambiente civile ed agricolo.

La PEDROLLO HF 30B ha una portata che varia da 600 a 2400 litri al minuto con prevalenza da 18 a 10 metri.

Gli elevati rendimenti raggiungibili e la possibilità di un utilizzo continuo rendono vantaggioso l'impiego di questa elettropompa per l'irrigazione a scorrimento o a pioggia, per prelievo di acqua da laghi, fiumi, pozzi o per i più svariati utilizzi industriali caratterizzati dalla necessità di realizzare portate considerevoli in rapporto di prevalenza medio basse

L'installazione è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.

Scheda dati

Potenza (Kw): 5.5
Potenza (HP): 7.5
Assorbimento a 230V (A): 21.3
Assorbimento a 400V (A): 12.3
Portata min. (l./min.): 600
Portata max. (l./min.): 2400
Prevalenza min. (m.): 10
Prevalenza max. (m.): 18
Temperatura del liquido max. (°C): +90°C
Altezza (cm): 37
Larghezza (cm): 49.7
Profondità (cm): 29.2
Peso (Kg): 46.8

Allegati

Scheda tecnica HF alte portate

Caratteristiche costruttive e di funzionamento. Curve di lavoro, limiti di impiego e dimensioni delle pompe della serie HF alte portate della Pedrollo.

Scaricamento (357.54KB)

Modelli e prestazioni HF - Alte portate

TIPO

trifase

HF 4

HF 6C

HF 6B

HF 6A

HF 8B

HF 8A

HF 20B

HF 20A

HF 30B

HF 30A

POTENZA
KW	HP
0.75	1
1.1	1.5
1.5	2
2.2	3
3	4
4	5.5
3	4
4	5.5
5.5	7.5
7.5	10

PRESTAZIONI
Q litri/min	H metri
200 ÷ 800	9.8 ÷ 4
200 ÷ 1000	12 ÷ 4
200 ÷ 1100	14.8 ÷ 5
200 ÷ 1200	18.5 ÷ 6
200 ÷ 1200	21.5 ÷ 9
200 ÷ 1200	24.5 ÷ 13
400 ÷ 1700	19 ÷ 7
400 ÷ 1700	21.5 ÷ 10
600 ÷ 2400	18 ÷ 10
600 ÷ 2400	23 ÷ 15

BOCCA
asp.	mand.
2 1/2"	2 1/2"
3"	3"
4"	4"

Q	m³/ora	0	12	18	24	30	36	42	48	54	60	66	72	87	102	114	129	144
Q	l/min	0	200	300	400	500	600	700	800	900	1000	1100	1200	1450	1700	1900	2150	2400
H	metri	9.8	9.5	9.1	8.5	7.6	6.6	5.4	4
		12	12	11.8	11.4	10.8	10	8.9	7.6	6	4
		14.8	14.8	14.6	14.2	13.6	12.8	11.8	10.5	9	7.2	5
		18.5	18.1	17.8	17.4	16.8	16	14.9	13.7	12.2	10.4	8.4	6
		21.5	21.5	21.4	21.1	20.7	20	19.1	17.8	16.2	14.3	11.9	9
		24.5	24.5	24.4	24.1	23.6	23	22.1	21	19.5	17.7	15.6	13
		19	-	-	19	18.8	18.4	18	17.5	16.8	16.1	15.2	14.2	11	7
		21.5	-	-	21.5	21.3	20.9	20.5	19.9	19.2	18.5	17.6	16.6	13.7	1O
		18	-	-	-	-	18	17.9	17.9	17.8	17.6	17.4	17.2	16.4	15.3	14.2	12.3	10
		23	-	-	-	-	23	22.9	22.9	22.8	22.6	22.4	22.2	21.4	20.4	19.2	17.3	15

Dati costruttivi delle HF 30B-30A

Sazione della pompa Pedrollo HF alte portate

Cuscinetti

Cuscinetto motore lato pompa	6307 ZZ - C3
Cuscinetto motore lato opposto	6206 ZZ - C3

Tenuta albero

Tipo di tenuta	Tenuta Meccanica Singola
Modello lato pompa	FN-24
Diametro LP	24
Anello fisso LP	Grafite
Anello rotante LP	Ceramica
Elastomero LP	NBR

Materiali

1.0 - Corpo Pompa	Ghisa GJL 200 EN 1561
2.1 - Coperchio portatenuta	Ghisa GJL 200 EN 1561
3.0 - Girante	Ghisa GJL 200 EN 1561
4.0 - Albero Pompa	Acciaio inossidabile EN 1.4057 (AISI 431)
6.0 - Portamotore	Alluminio EN-AB 46100
6.1 - Coprimotore	Alluminio EN-AB 46100
7.0 - Lanterna	Alluminio EN-AB 46100
