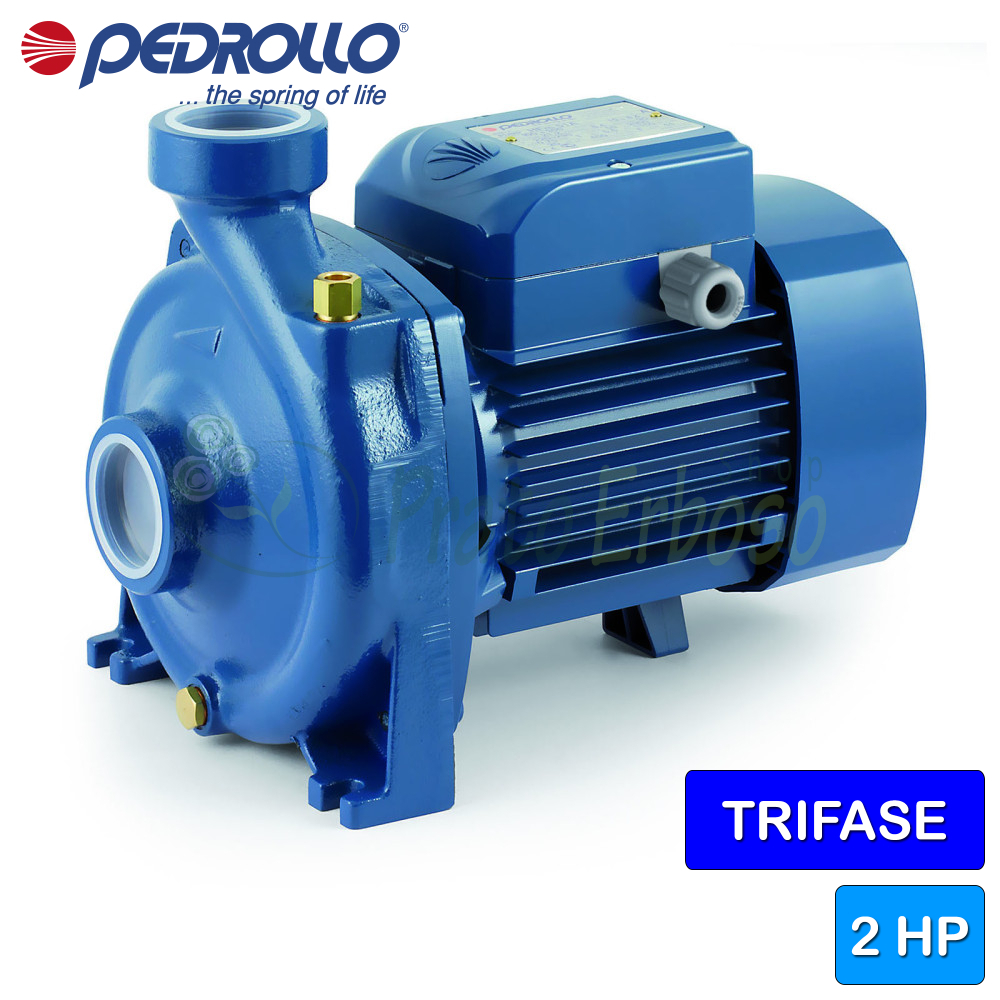

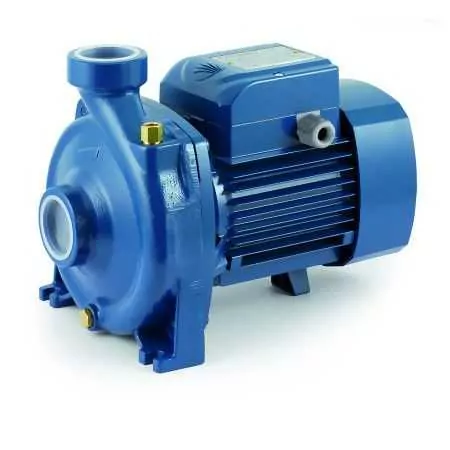

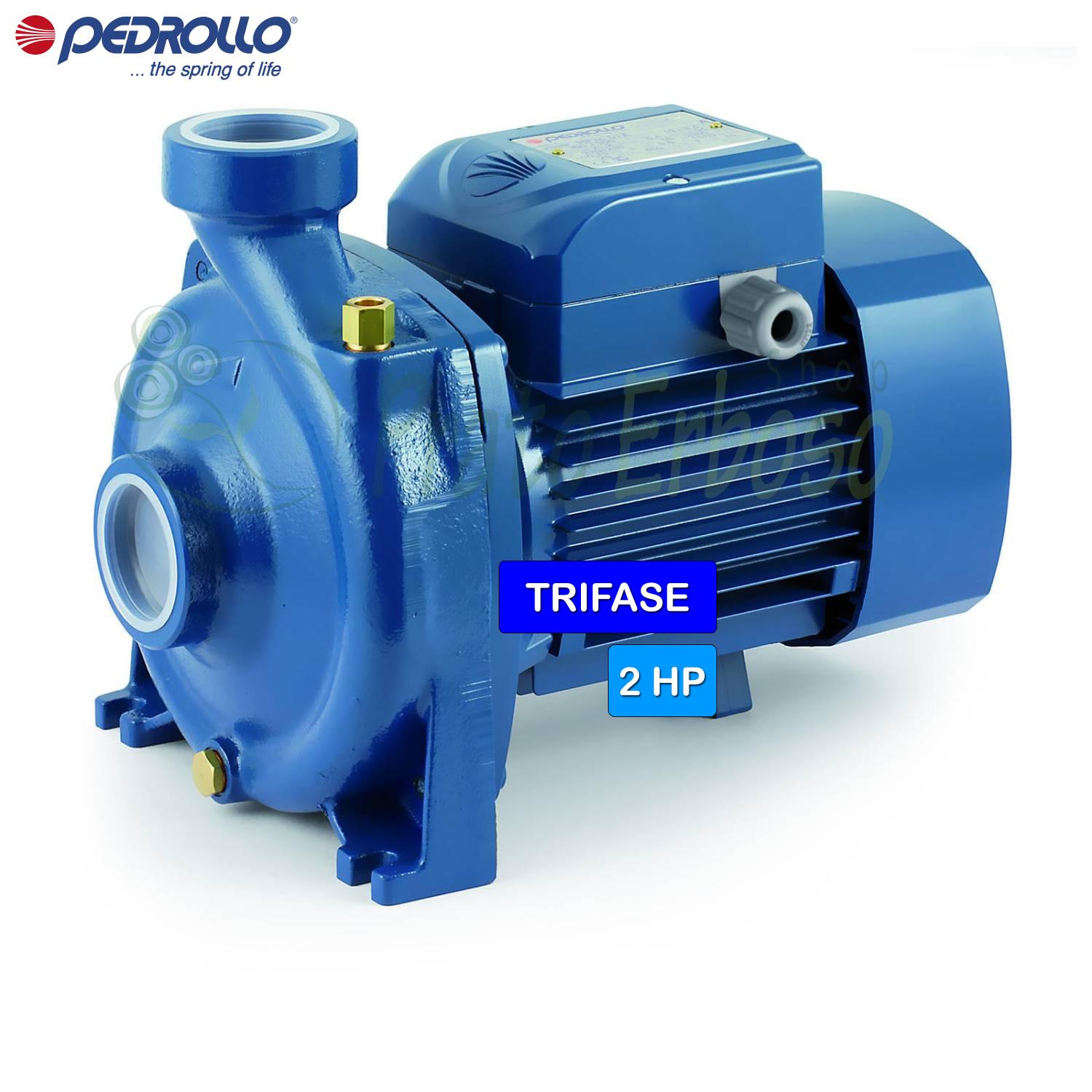

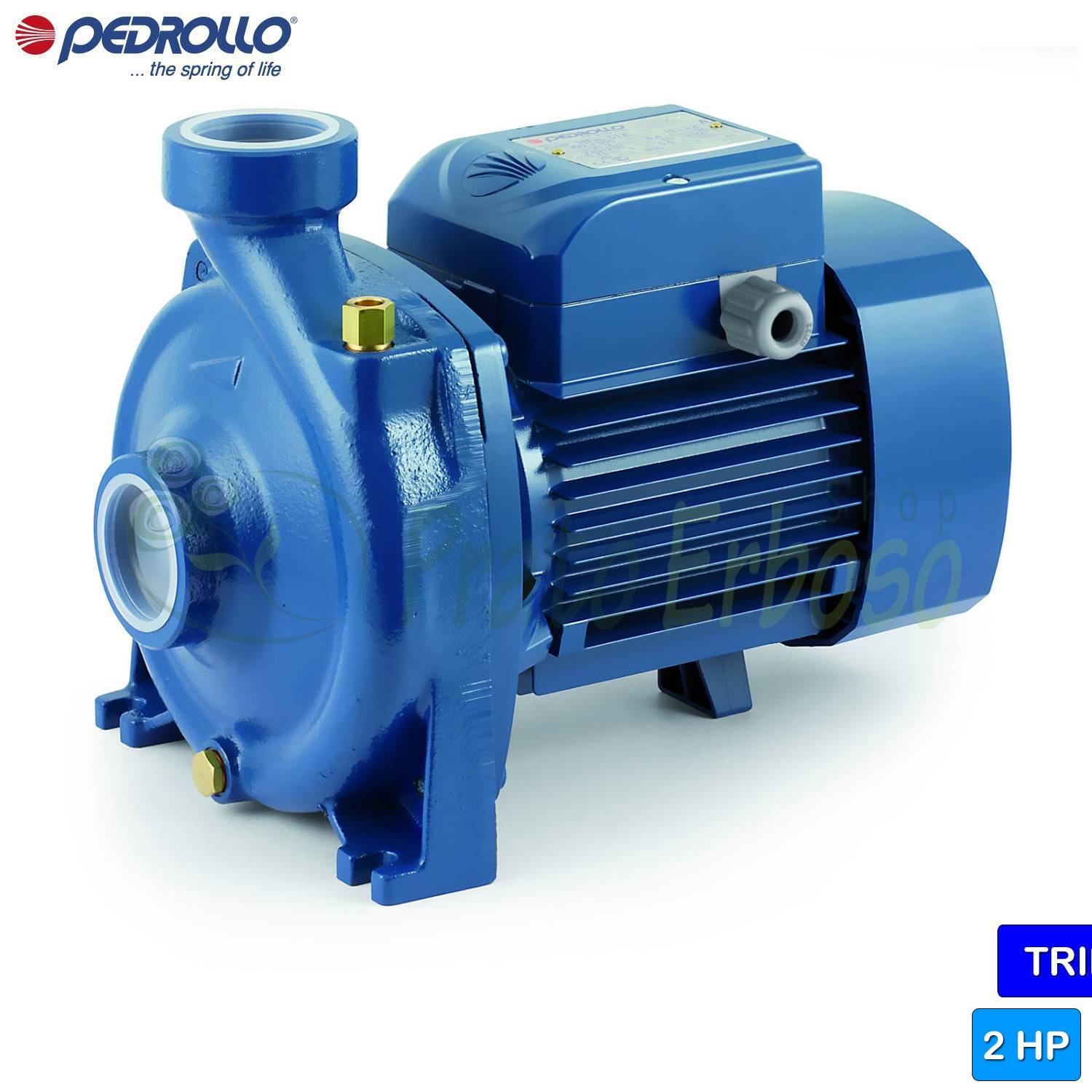

Name: HF 70B - Elettropompa centrifuga trifase da 2 HP
Brand: Pedrollo
SKU: HF 70B
Price: 332.57 EUR
Availability: InStock
Rating: 2.5 (2 reviews)

Assistenza telefonica per informazioni prima dell'acquisto.

Imballo rinforzato per ridurre i danni da trasporto.

Assistenza post vendita all'installazione del prodotto.

Forniamo tutti i ricambi su questo prodotto.

Descrizione

Le pompe PEDROLLO della linea HF medie portate, sono consigliate per ambiente civile ed agricolo.

La PEDROLLO HF 70B ha una portata che varia da 50 a 300 litri al minuto con prevalenza da 33 a 19 metri.

Gli elevati rendimenti raggiungibili e la possibilità di un utilizzo continuo rendono vantaggioso l'impiego di questa elettropompa per l'irrigazione a scorrimento o a pioggia, per prelievo di acqua da laghi, fiumi, pozzi o per i più svariati utilizzi industriali caratterizzati dalla necessità di realizzare portate considerevoli in rapporto di prevalenza medio basse

L'installazione è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.

Scheda dati

Collegamento motore: TRIFASE
Potenza (Kw): 1.1
Potenza (HP): 2
Assorbimento a 230V (A): 7.4
Assorbimento a 400V (A): 4.3
Bocca di aspirazione: 1" 1/2
Bocca di mandata: 1" 1/2
Corpo pompa: Ghisa
Girante: Ottone
Numero di giranti: 1
Albero motore: Acciaio inox EN 10088-3 1.4104
Valvola di ritegno: no
Grado di protezione: IP 44
Portata min. (l./min.): 50
Portata max. (l./min.): 300
Prevalenza min. (m.): 19
Prevalenza max. (m.): 33
Impieghi: approvigionamento idrico, irrigazione, impianti di raffreddamento, travaso cisterne
Temperatura del liquido max. (°C): +90°C
Tensione motore: 400 V
Altezza (cm): 26.9
Larghezza (cm): 37.3
Profondità (cm): 21.6
Peso (Kg): 21.5
Garanzia (anni): 2

Allegati

Scheda tecnica HF medie portate

Modelli, curve di rendimento e caratteristiche costruttive delle pompe Pedrollo della serie HF medie portate.

Scaricamento (350.74KB)

Modelli e prestazioni HF - Medie portate

TIPO

trifase

HF 50B

HF 50A

HF 51B

HF 51A

HF 70C

HF 70B

HF 70A

HF 5B

HF 5A

HF 5BM

HF 5AM

HF 5ARM

POTENZA
KW	HP
0.37	0.50
0.55	0.75
0.55	0.75
0.75	1
1.1	1.5
1.5	2
2.2	3
0.75	1
1.1	1.5
1.1	1.5
1.5	2
2.2	3

PRESTAZIONI
Q litri/min	H metri
50 ÷ 300	10 ÷ 4
50 ÷ 300	12 ÷ 6
50 ÷ 300	18.2 ÷ 5.4
50 ÷ 300	21.2 ÷ 8.4
50 ÷ 300	29 ÷ 15
50 ÷ 300	33 ÷ 19
50 ÷ 300	39 ÷ 25
100 ÷ 500	13.7 ÷ 5
100 ÷ 600	14.5 ÷ 3
100 ÷ 600	19 ÷ 6
100 ÷ 600	22 ÷ 10
100 ÷ 700	23.5 ÷ 10

BOCCA
asp.	mand.
1 1/2"	1 1/2"
2"	2"

Q	m³/ora	0	3	6	9	12	15	18	21	24	30	36	42
Q	l/min	0	50	100	150	200	250	300	350	400	500	600	700
H	metri	10	10	9.5	8.5	7.5	6	4
		12	12	11.5	11	9.6	8	6
		18.2	17.2	16	14	11.5	9	5.4
		21.2	20.2	19	17	14.5	11.6	8.4
		29	28	26.5	24.5	22	18.5	15
		33	32	30.5	28.5	26	22.5	19
		39	38	36.5	34.5	32	28.5	25
		13.7	-	13.2	13	12.5	11.6	10.5	9.2	8	5
		14.5	-	13.8	13.5	13.2	12.6	11.8	10.5	9.2	6.5	3
		19	-	18.5	18	17	16	15.2	14	12.8	9.7	6
		22	-	21.5	21	20.5	19.8	19	18	16.8	13.8	10
		23.5	-	23	22.6	22.2	21.7	21	20.2	19.3	17	13.9	10

Dati costruttivi delle HF 70C-70B-70A-5 BM-5 AM

Sezione della pompa Pedrollo HF medie portate

Cuscinetti

Cuscinetto motore lato pompa	6204 ZZ
Cuscinetto motore lato opposto	6204 ZZ

Tenuta albero

Tipo di tenuta	Tenuta Meccanica Singola
Modello lato pompa	FN-18
Diametro LP	18
Anello fisso LP	Grafite
Anello rotante LP	Ceramica
Elastomero LP	NBR

Materiali

1.0 - Corpo Pompa	Ghisa GJL 200 EN 1561
2.1 - Coperchio portatenuta	Ghisa GJL 200 EN 1561
3.0 - Girante	Ottone CW617N EN 12165
4.0 - Albero Pompa	Acciaio inossidabile EN 1.4057 (AISI 431)
6.0 - Portamotore	Alluminio EN-AB 46100
6.1 - Coprimotore	Alluminio EN-AB 46100
7.0 - Lanterna	Alluminio EN-AB 46100
