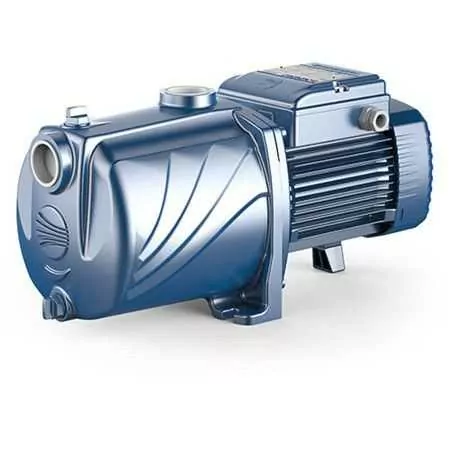

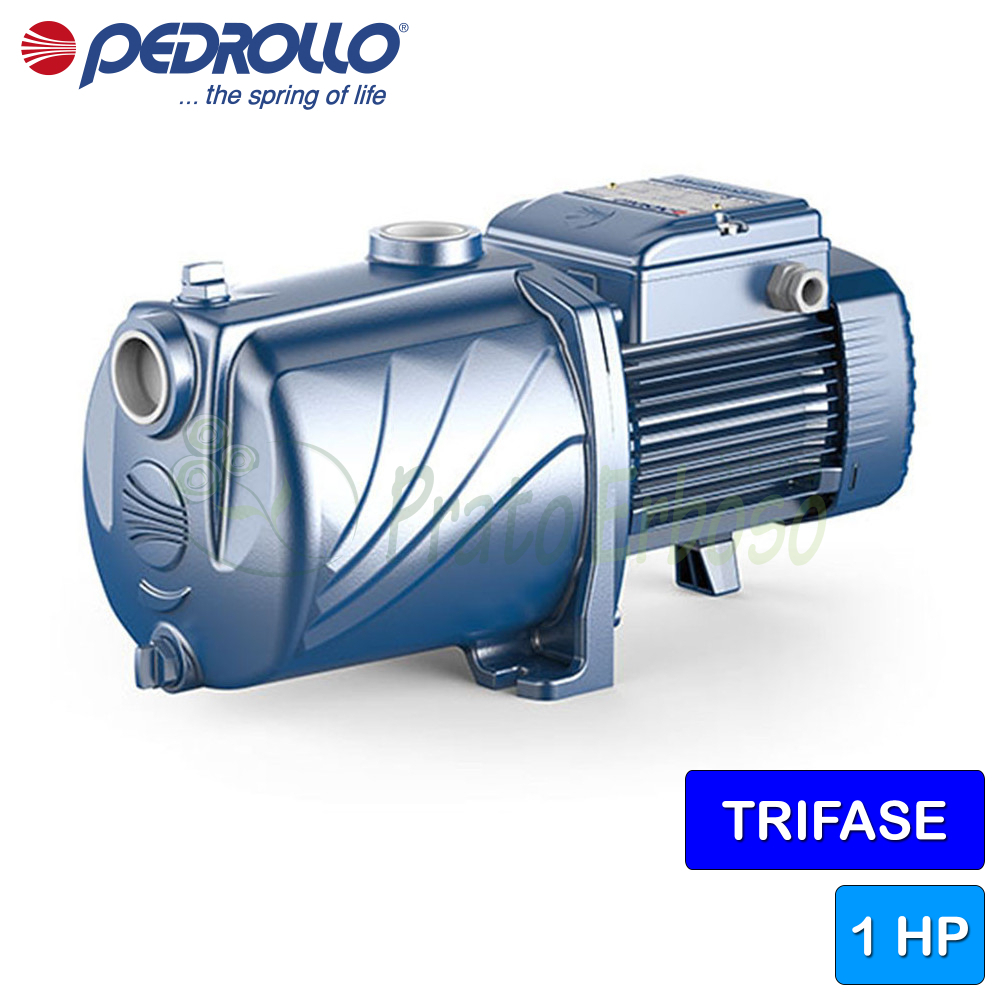

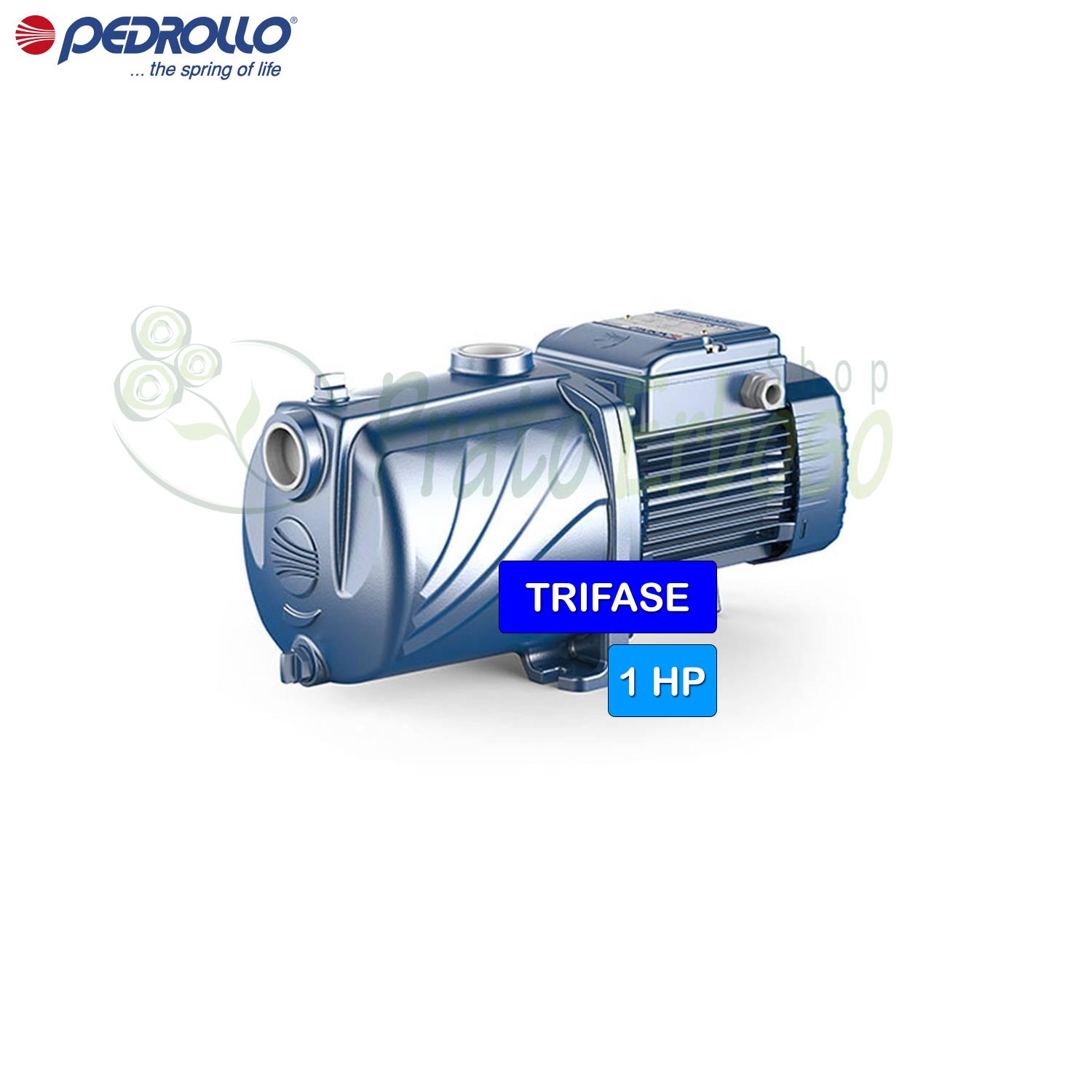

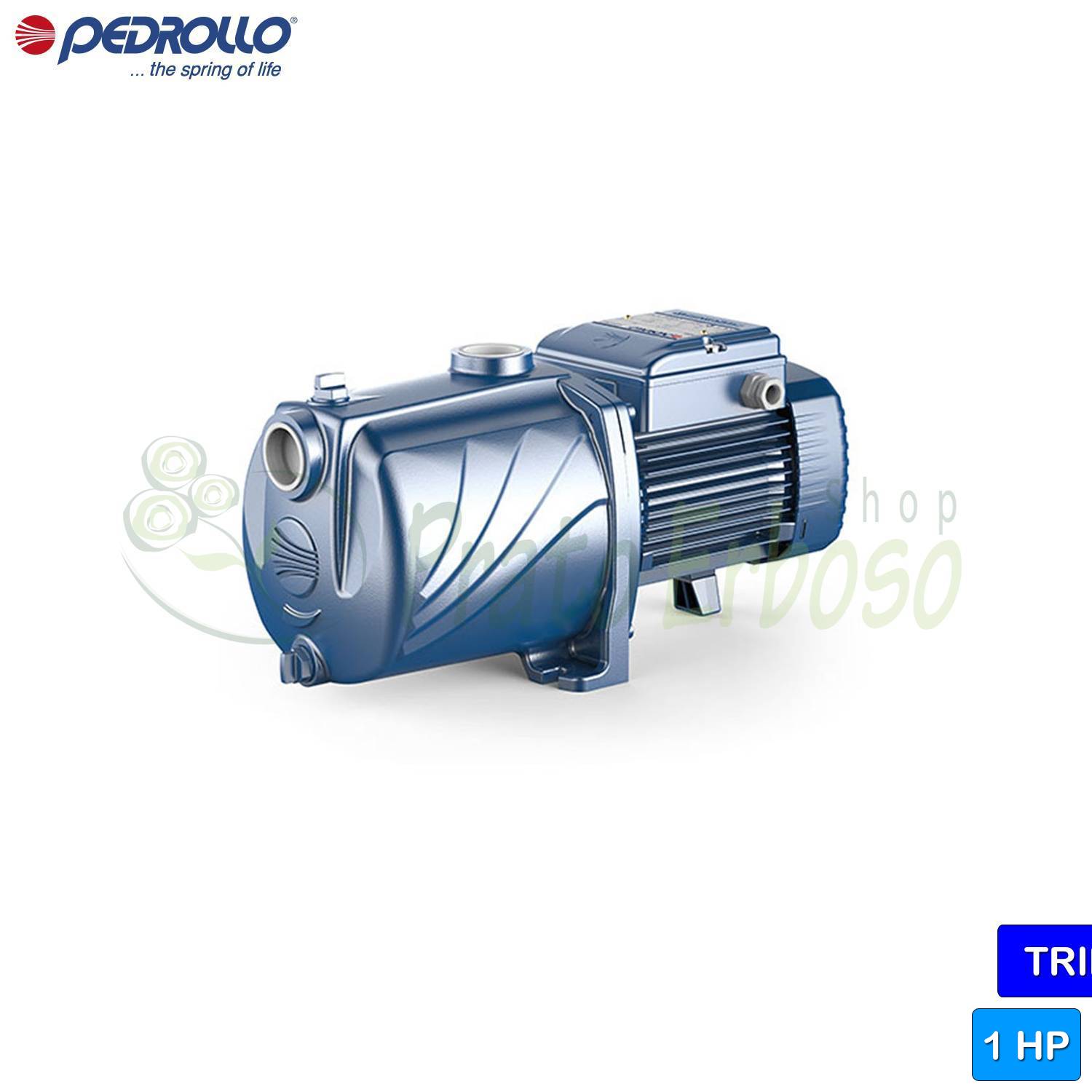

4CP 100 - Elettropompa multigirante trifase da 1 HP

Name: 4CP 100 - Elettropompa multigirante trifase da 1 HP
Brand: Pedrollo
SKU: 4CP 100
Price: 206.62 EUR
Availability: InStock

Portata fino a 130 l/min (7.8 m³/h). Prevalenza fino a 46 m. Motore da 0.75 Kw (1 HP).

Varianti:

Fai una proposta d'acquisto

Assistenza telefonica per informazioni prima dell'acquisto.

Assistenza post vendita all'installazione del prodotto.

Forniamo tutti i ricambi su questo prodotto.

Descrizione

Sono consigliate per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.

Per l'affidabilità e la silenziosità trovano un vasto impiego nel settore domestico e in particolare per la distribuzione dell'acqua in accoppiamento a piccoli o medi serbatoi autoclavi, per irrigazione di orti o giardini, ecc.

L'installazione è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.

Scheda tecnica

Collegamento motore: TRIFASE
Potenza (HP): 1
Assorbimento a 230V (A): 4.5
Assorbimento a 400V (A): 2.6
Bocca di aspirazione: 1"
Bocca di mandata: 1"
Corpo pompa: Ghisa
Girante: Noryl
Numero di giranti: 4
Albero motore: Acciaio inox EN 10088-3 1.4104
Valvola di ritegno: no
Grado di protezione: IP 44
Portata min. (l./min.): 5
Portata max. (l./min.): 130
Prevalenza min. (m.): 5
Prevalenza max. (m.): 50
Impieghi: approvigionamento idrico, impianti di pressurizzazione, irrigazione
Temperatura del liquido max. (°C): +40°C
Altezza (cm): 19.1
Larghezza (cm): 15.8
Profondità (cm): 35.6
Peso (Kg): 13.4
Garanzia (anni): 2

Documenti Allegati

Scheda tecnica 2-5CP

Caratteristiche costruttive e di funzionamento. Curve di lavoro, limiti di impiego e dimensioni delle pompe della serie 2-4CP della Pedrollo.

Scarica (519.12KB)

Modelli e prestazioni 2-5CP

TIPO

monofase

2CP 80

3CP 80

4CP 80

3CP 100

4CP 100

POTENZA
KW	HP
0.37	0.50
0.45	0.60
0.55	0.75
0.55	0.75
0.75	1

PRESTAZIONI
Q litri/min	H metri
5 ÷ 70	27 ÷ 5
5 ÷ 80	40 ÷ 5
5 ÷ 80	52 ÷ 10
5 ÷ 120	38 ÷ 5
5 ÷ 130	50 ÷ 5

BOCCA
asp.	mand.
1"	1"

Q	m³/ora	0	0.3	0.6	0.9	1.2	1.5	1.8	2.4	3.0	3.6	4.2	4.8	5.4	6.0	6.6	7.2	7.8
Q	l/min	0	5	10	15	20	25	30	40	50	60	70	80	90	100	110	120	130
H	metri	27	26	25	24	22.5	21	20	16.5	13	9	5
		40	38	37	36	34.5	33	31	27	22.5	17	11	5
		52	50	49	47	44.5	42	40	34	28.5	22.5	16	10
		38	37	36	35	34.5	33.5	33	31	28	26	23	20	17	13.5	10	5
		50	50	49	48	47	46	45	42	39.5	37	34	30.5	26.5	22	17	11	5

Dati costruttivi delle 4CP 100

Cuscinetti

Cuscinetto motore lato pompa	6203 ZZ
Cuscinetto motore lato opposto	6203 ZZ

Tenuta albero

Tipo di tenuta	Tenuta Meccanica Singola
Modello lato pompa	AR-13
Diametro LP	13
Anello fisso LP	Ceramica
Anello rotante LP	Grafite
Elastomero LP	NBR

Materiali

1.0 - Corpo Pompa	Ghisa GJL 200 EN 1561
2.1 - Coperchio portatenuta	Acciaio inossidabile EN 1.4301 (AISI 304)
3.0 - Girante	Tecnopolimero rinforzato
4.0 - Albero Pompa	Acciaio inossidabile EN 1.4057 (AISI 431)
5.1 - Diffusore	Tecnopolimero rinforzato
5.2 - Anello di Rasamento	Resina acetalica POM
6.0 - Portamotore	Alluminio EN-AB 46100
6.1 - Coprimotore	Alluminio EN-AB 46100
7.0 - Lanterna	Alluminio EN-AB 46100
