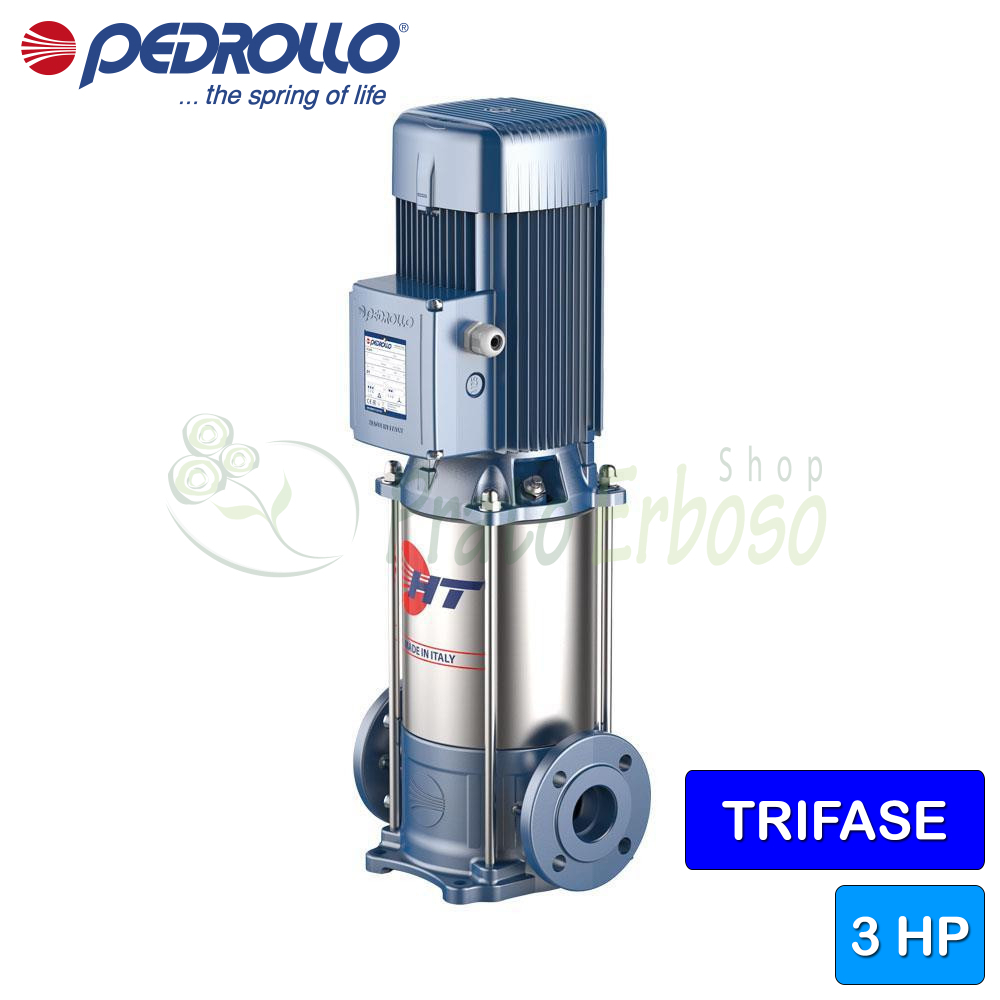

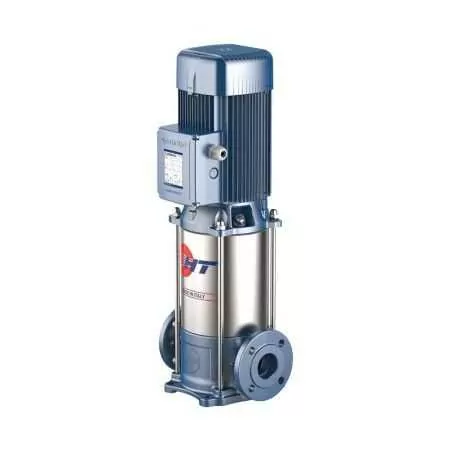

HT 8/6 - Elettropompa multistadio verticale trifase da 3 HP
Portata fino a 200 l/min (12 m³/h). Prevalenza fino a 94 m. Motore 2.2 Kw (3 HP).
L'elettropompa centrifuga multigirante verticale HT 8/6 della Pedrollo è consigliata per pompare acqua pulita e liquidi chimicamente non aggressivi per i materiali costituenti la pompa.
Ha una portata che varia da 20 a 200 litri al minuto con prevalenza da 34.5 a 94 metri.
Gli elevati rendimenti e l’adattabilità alle più svariate applicazioni, anche anomale, ne fanno una scelta ideale nel settore domestico, civile, industriale; in particolare per la distribuzione dell’acqua in accoppiamento a serbatoi autoclavi, aumento della pressione in rete.
L’installazione è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 2.2
- Potenza (HP)
- 3
- Assorbimento a 230V (A)
- 9.3
- Assorbimento a 400V (A)
- 5.4
- Bocca di aspirazione
- 1" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 3
- Albero motore
- Acciaio inox AISI 304
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 200
- Prevalenza min. (m.)
- 34.5
- Prevalenza max. (m.)
- 94
- Impieghi
- impianti antincendio, impianti di lavaggio, irrigazione, impianti di pressurizzazione, approvigionamento idrico
- Altezza (cm)
- 58.6
- Larghezza (cm)
- 23.1
- Profondità (cm)
- 25.7
- Peso (Kg)
- 40.9
- Garanzia (anni)
- 2
|
|
|
|
|
Cuscinetti
Cuscinetto motore lato pompa | 6304 2RS-C3 |
Cuscinetto motore lato opposto | 6204 ZZ-C3E |
Tenuta albero
Tipo di tenuta | Tenuta Meccanica Singola |
Restringimento DN1=450 DN2=350 | FN-18 |
Diametro LP | 18 |
Anello fisso LP | Grafite |
Anello rotante LP | Ceramica |
Elastomero LP | NBR |
Materiali
1.0 - Corpo Pompa | Ghisa GJL 250 EN 1561 |
2.0 - Coperchio | Ghisa GJL 250 EN 1561 |
3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
5.1 - Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
