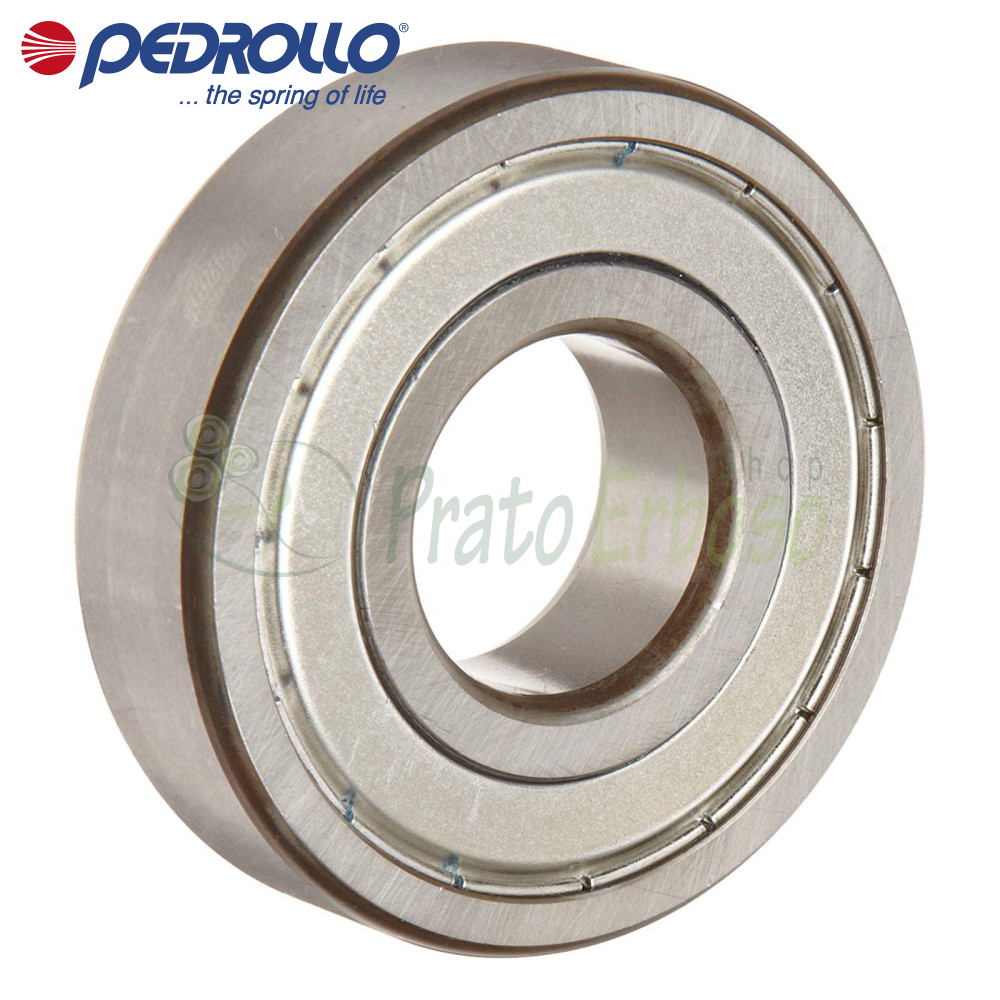

6309 ZZ-C3 - Cuscinetto a sfera 45x100x25 mm

Il cuscinetto a sfera 6309 ZZ-C3 di Pedrollo è un ricambio originale per elettropompe Pedrollo.

Il cuscinetto sostiene e guida l'albero rotante del motore elettrico, mantenendone il corretto allineamento e consentendogli di ruotare con attrito molto ridotto. In un'elettropompa questo contribuisce al corretto funzionamento dell'insieme motore, albero e girante.

In nome del cuscinetto può essere diviso in 3 parti: 6309, ZZ e C3.

6309 identifica un cuscinetto radiale rigido a sfere della serie dimensionale 63. Particolarmente adatto a motori elettrici, perchè offre basso attrito, capacità di lavorare ad alte velocità e capacità di sostenere carichi radiali insieme a carichi assiali nei due sensi. Può sopportare principalmente carichi radiali, ma anche una componente di carico assiale in entrambe le direzioni.

ZZ significa invece che il cuscinetto è provvisto di schermi metallici su entrambi i lati. Non è impermeabile, ha una doppia schermatura metallica.

C3 indica, invece, un gioco radiale interno superiore a quello normale. Il maggiore gioco è intenzionale e serve a compensare condizioni operative nelle quali il gioco effettivo tende a diminuire, per esempio per interferenza di montaggio e dilatazioni termiche.

Il 6309 ZZ-C3 può lavorare ad alta velocità e raggiungere temperature superiori a quelle presenti al momento del montaggio, infatti può essere definito un cuscinetto ad alta velocità.

Essendo schermato da entrambi i lati appartiene alla famiglia dei cuscinetti chiusi con grasso all'interno. Non ha bisogno di rilubrificazione periodica.

Ricambio originale per FG 65/250A, FG 65/250B, FG 65/250C, FG 80/200A, FG 80/200B, FG 80/250A, FG 80/250B, FG 100/200A, FG 100/200B, FG 100/200C, FG 100/250A, FG 100/250B.

Il diametro esterno è di 100 millimetri mentre quello interno è di 45 millimetri, la larghezza è di 25 millimetri.
