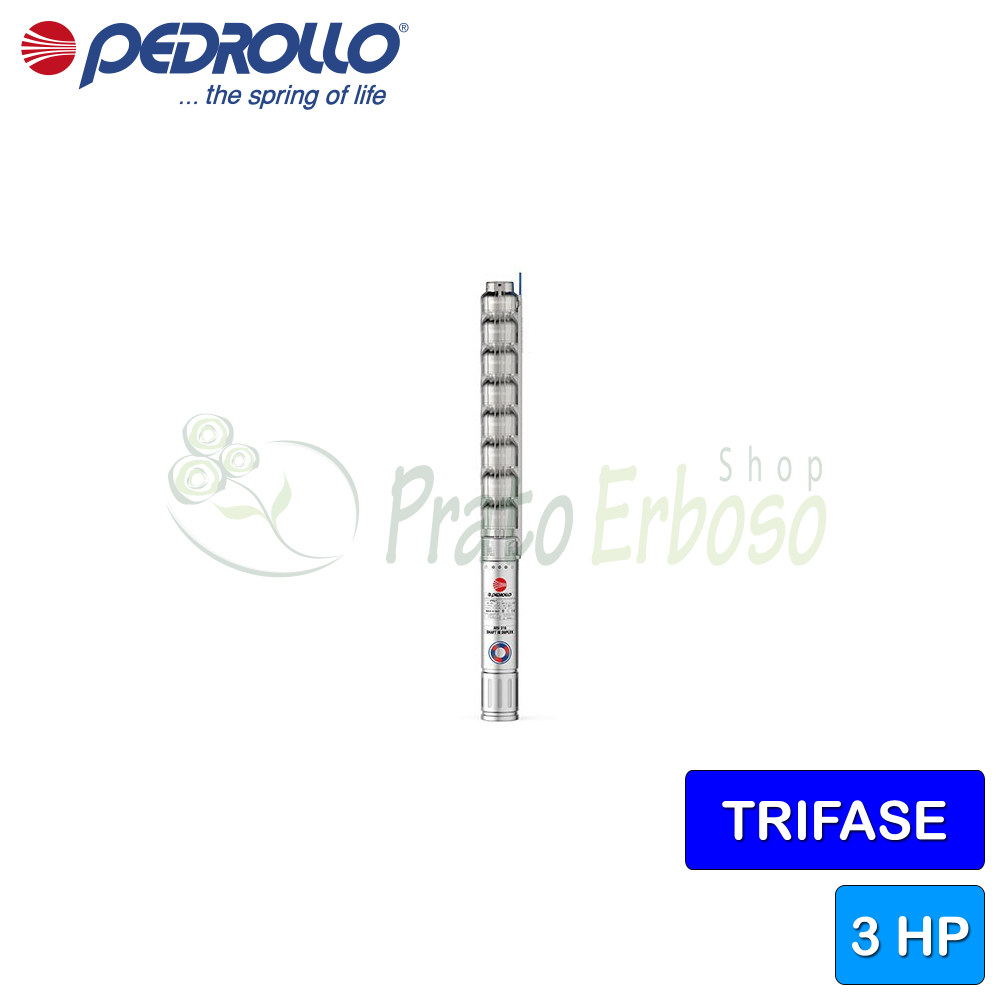

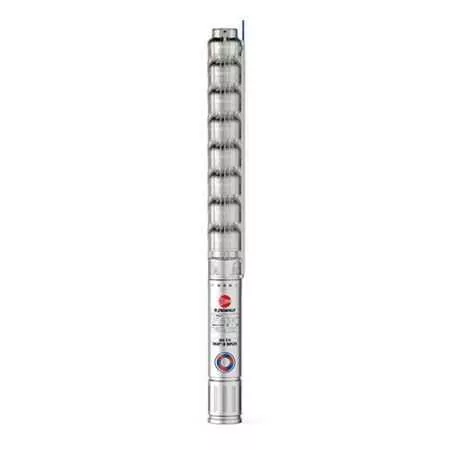

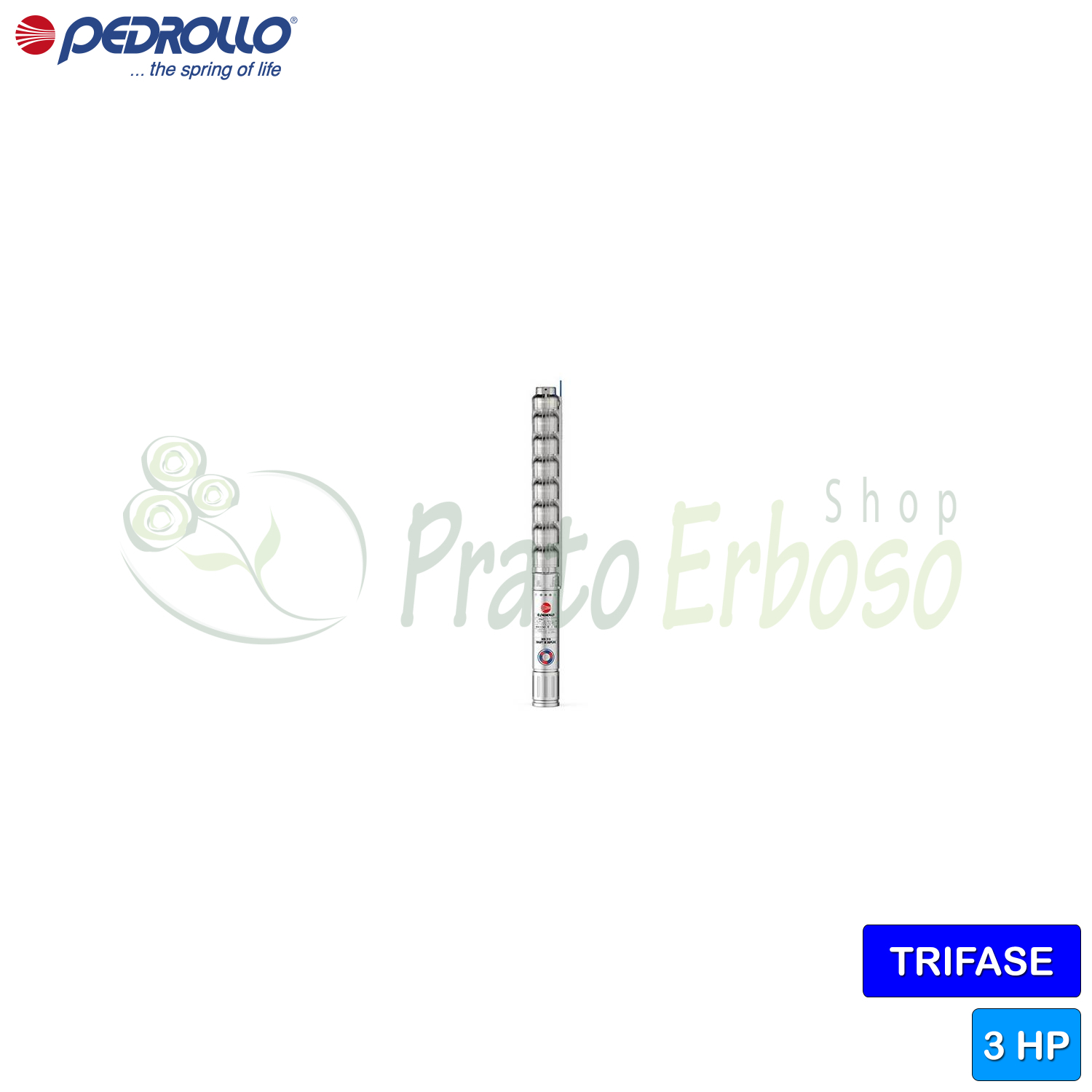

4HR 10/15 - PD - Elettropompa sommersa trifase da 3 HP

Name: 4HR 10/15 - PD - Elettropompa sommersa trifase da 3 HP
Brand: Pedrollo
SKU: 4HR 10/15 - PD
Price: 1576.85 EUR
Availability: InStock

Portata fino a 250 l/min (15 m³/h). Prevalenza fino a 86 metri. Motore da 2.2 Kw (3 HP).

Varianti:

Fai una proposta d'acquisto

Assistenza telefonica per informazioni prima dell'acquisto.

Imballo rinforzato per ridurre i danni da trasporto.

Assistenza post vendita all'installazione del prodotto.

Descrizione

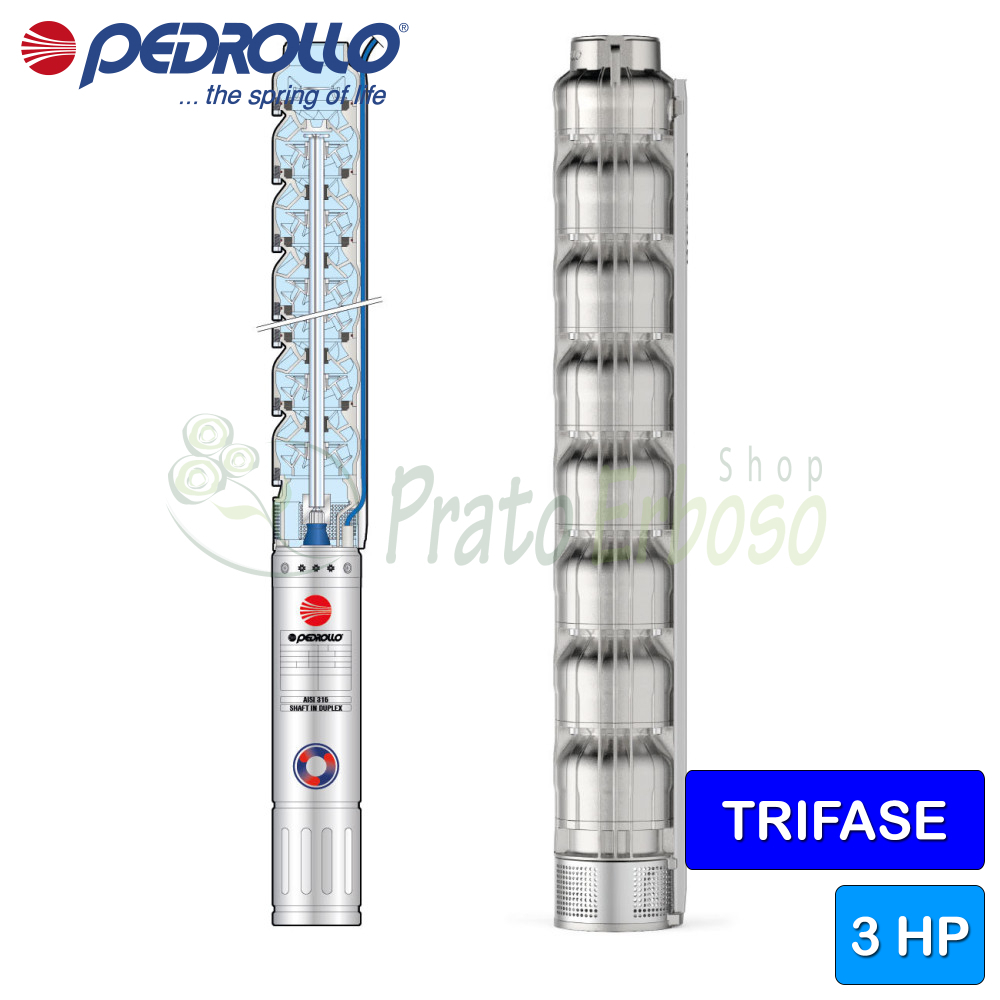

Elettropompa sommersa con corpo pompa in acciaio inox microfuso AISI 304 e motore PEDROLLO riavvolgibile.

La PEDROLLO 4HR 10/15 - PD è consigliata per pompare acqua pulita con contenuto di sabbia non superiore a 50 g/m³.

Ha una portata che varia da 50 a 250 litri al minuto con prevalenza da 21 a 86 metri.

Per l'elevato rendimento e l'affidabilità è adatta per utilizzi in campo domestico, civile ed industriale, per la distribuzione dell'acqua in accoppiamento ad autoclavi, per irrigazione di orti e giardini, per impianti di lavaggio, per l'innalzamento di pressione o per impianti antincendio.

Scheda tecnica

Collegamento motore: TRIFASE
Potenza (HP): 3
Bocca di mandata: 2"
Corpo pompa: Acciaio inox AISI 304
Girante: Acciaio inox AISI 304
Numero di giranti: 15
Albero motore: Acciaio inox AISI 304
Valvola di ritegno: si
Grado di protezione: IP 68
Portata min. (l./min.): 50
Portata max. (l./min.): 250
Prevalenza min. (m.): 21
Prevalenza max. (m.): 86
Lunghezza cavo (m): 2
Impieghi: impianti antincendio, approvigionamento idrico, impianti di pressurizzazione, irrigazione
Temperatura del liquido max. (°C): 35
Altezza (cm): 167.8
Diametro esterno (cm): 10
Peso (Kg): 35.9
Garanzia (anni): 2

Documenti Allegati

Scheda tecnica 4HR

Prestazioni, caratteristiche costruttive e curve di lavoro delle pompe Pedrollo serie 4HR con motore riavvolgibile PD e incapsulato PS.

Scarica (1.34MB)

Modelli e prestazioni 4HR 10

TIPO

Trifase

4HR 10/5

4HR 10/7

4HR 10/10

4HR 10/15

4HR 10/20

4HR 10/28

POTENZA
KW	HP
0.75	1
1.1	1.5
1.5	2.2
2.2	3
3	4
4	5.5

GIRANTI
numero
5
7
10
15
20
28

PRESTAZIONI
Q litri/min	H metri
50 ÷ 250	28.5 ÷ 7
50 ÷ 250	40 ÷ 10
50 ÷ 250	62 ÷ 15
50 ÷ 250	57.5 ÷ 14
50 ÷ 250	115 ÷ 28
50 ÷ 250	161 ÷ 39

BOCCA
DN
2"

Q	m³/ora	0	3.0	6.0	7.5	9.0	10.5	12.0	13.5	15.0
Q	l/min	0	50	100	125	150	175	200	225	250
H	metri	28.5	25.5	22.5	20.7	18.6	16.3	13.6	10.5	7
		40	36	31.5	29	26	23	19	14.7	10
		57.5	51.5	45	41.5	37	32.5	27	21	14
		86	77	67.5	62	56	49	40.5	31.5	21
		115	103	90	83	74	65	54.5	42	28
		161	144	126	116	104	91	76	60	39

Dati costruttivi della serie 4HR

Cuscinetti

Cuscinetto pompa - parte fissa	Elastomero speciale
Cuscinetto pompa - parte rotante	Acciaio inossidabile EN 1.4301 (AISI 304)

Tenuta albero

Materiali

1.3 - Corpo Di Mandata	Acciaio inossidabile EN 1.4301 (AISI 304)
3.0 - Girante	Acciaio inossidabile EN 1.4301 (AISI 304)
4.0 - Albero Pompa	Acciaio inossidabile EN 1.4301 (AISI 304)
4.2 - Giunto di Traino	Acciaio inossidabile EN 1.4301 (AISI 304)
5.1 - Diffusore	Acciaio inossidabile EN 1.4301 (AISI 304)
5.2 - Anello di Rasamento	Elastomero speciale
7.0 - Lanterna	Acciaio inossidabile EN 1.4301 (AISI 304)
7.1 - Valvola di Ritegno	Acciaio inossidabile EN 1.4301 (AISI 304)
7.3 - Copricavo	Acciaio inossidabile EN 1.4301 (AISI 304)
8.0 - Griglia di Aspirazione/Filtro	Acciaio inossidabile EN 1.4301 (AISI 304)
