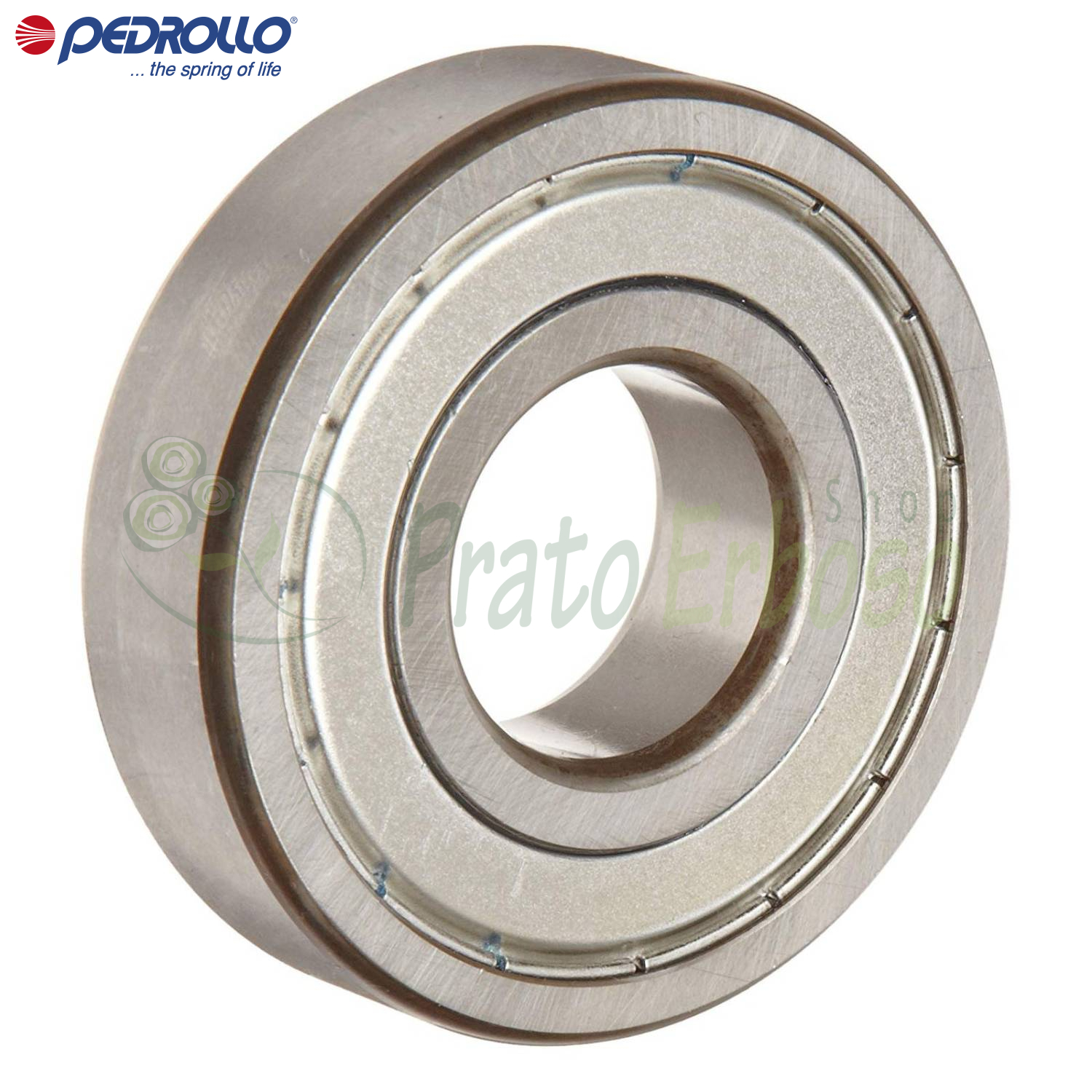

6309 ZZ-C3 - Kugellager 45x100x25 mm

Das Kugellager Pedrollo 6309 ZZ-C3 ist ein Original-Ersatzteil für elektrische Pedrollo -Pumpen.

Das Lager stützt und führt die rotierende Welle des Elektromotors, sorgt für deren korrekte Ausrichtung und ermöglicht eine reibungslose Rotation. In einer elektrischen Pumpe trägt dies zum einwandfreien Funktionieren von Motor, Welle und Laufrad bei.

Die Bezeichnung des Lagers kann in 3 Teile unterteilt werden: 6309, ZZ und C3.

Das Lager 6309 ist ein Rillenkugellager der Baureihe 63. Es eignet sich besonders für Elektromotoren, da es geringe Reibung, hohe Drehzahlen ermöglicht und sowohl Radial- als auch Axialkräfte in beide Richtungen aufnehmen kann. Es ist primär für Radialkräfte, aber auch für eine axiale Komponente in beiden Richtungen ausgelegt.

ZZ bedeutet, dass das Lager beidseitig mit Metallabdeckungen versehen ist. Es ist nicht wasserdicht; es verfügt über doppelte Metallabdeckungen.

C3 hingegen weist auf ein größeres inneres Radialspiel als üblich hin. Dieses vergrößerte Spiel ist beabsichtigt und dient dem Ausgleich von Betriebsbedingungen, unter denen sich das effektive Spiel tendenziell verringert, beispielsweise aufgrund von Montagebehinderungen und Wärmeausdehnung.

Das 6309 ZZ-C3 kann bei hohen Drehzahlen betrieben werden und Temperaturen erreichen, die höher sind als die zum Zeitpunkt der Montage herrschenden; tatsächlich kann es als Hochgeschwindigkeitslager bezeichnet werden.

Da es beidseitig abgedichtet ist, gehört es zur Familie der geschlossenen Lager mit Innenfett. Es benötigt keine regelmäßige Nachschmierung.

Original-Ersatzteil für FG 65/250A, FG 65/250B, FG 65/250C, FG 80/200A, FG 80/200B, FG 80/250A, FG 80/250B, FG 100/200A, FG 100/200B, FG 100/200C, FG 100/250A, FG 100/250B.

Der Außendurchmesser beträgt 100 Millimeter, der Innendurchmesser 45 Millimeter und die Breite 25 Millimeter.
