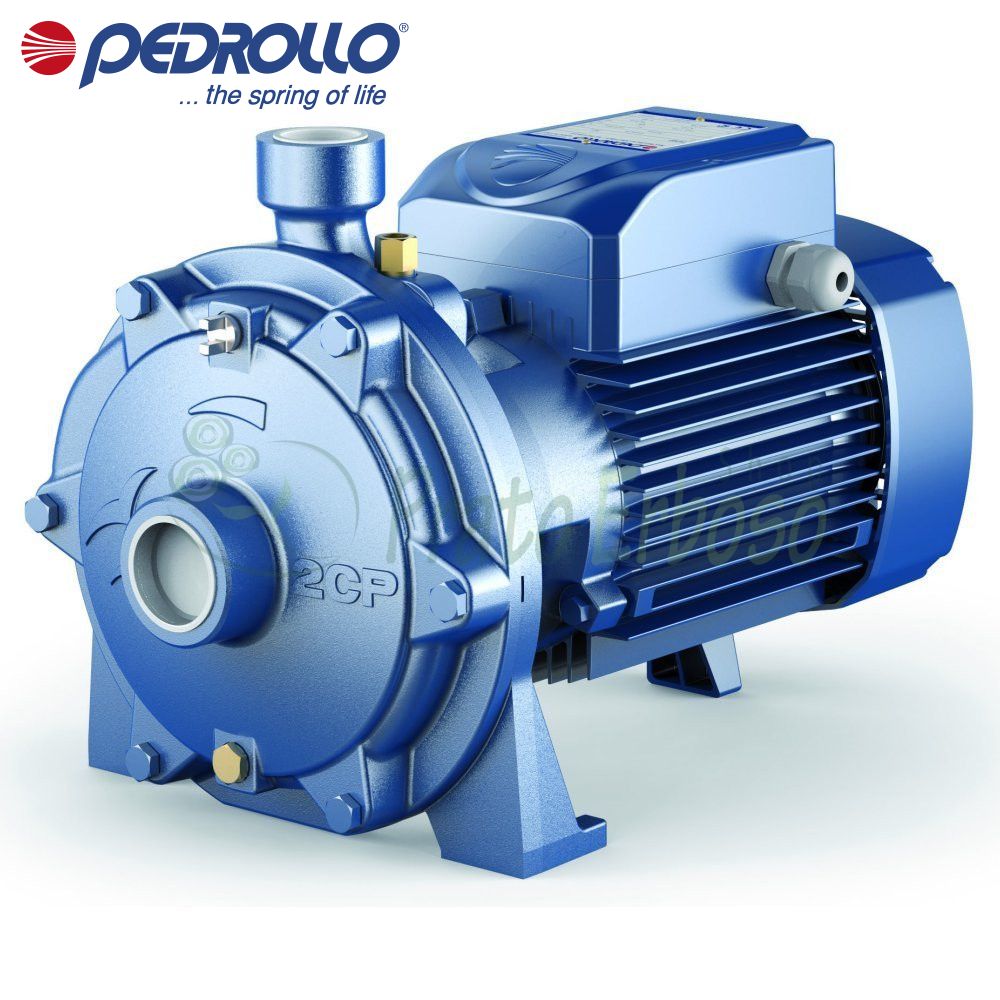

OFERTA: Bomba centrífuga trifásica de doble impulsor 2CP 25/130 - 1 HP
Caudal de hasta 100 l/min (6 m³/h). Altura de elevación de hasta 42 m. Motor de 0,75 kW (1 CV).
Opciones de entrega
| Transportista | Descripción | Entrega Estimada | |
|---|---|---|---|
 | Mail Boxes - 2 giorni | Este mensajero realiza la entrega en un plazo de 48 horas desde el momento en que le confiamos los productos. | viernes 24 julio - lunes 27 julio |
 | Poste Italiane - 2 giorni Italia | Este mensajero realiza la entrega en un plazo de 24/48 horas desde el momento en que le confiamos los productos. | viernes 24 julio - lunes 27 julio |
Transportista: Mail Boxes - 2 giorni
Descripción: Este mensajero realiza la entrega en un plazo de 48 horas desde el momento en que le confiamos los productos.
Fecha de entrega estimada:
viernes 24 julio - lunes 27 julio
Transportista: Poste Italiane - 2 giorni Italia
Descripción: Este mensajero realiza la entrega en un plazo de 24/48 horas desde el momento en que le confiamos los productos.
Fecha de entrega estimada:
viernes 24 julio - lunes 27 julio
Las bombas PEDROLLO de la línea 2CP están recomendadas para bombear agua limpia y líquidos que no sean químicamente agresivos para los materiales con los que está fabricada la bomba.
La PEDROLLO 2CP 25/130N tiene un caudal que varía de 20 a 100 litros por minuto y una altura de elevación de 42 a 15 metros.
Su alta eficiencia y adaptabilidad a una amplia variedad de aplicaciones, incluso a las no estándar, las hacen ideales para aplicaciones domésticas, civiles e industriales; en particular para la distribución de agua en combinación con depósitos de presión, para aumentar la presión de la red y para sistemas de extinción de incendios.
La instalación debe realizarse en interiores o, en cualquier caso, protegida de la intemperie.
- Conexión del motor
- TRIFÁSICO
- Potencia (Kw)
- 0,75
- Potencia (HP)
- 1
- Absorción a 230 V (A)
- 4.6
- Consumo de corriente a 400 V (A)
- 2.6
- Boca de succión
- 1" 1/4
- Boca de entrega
- 1"
- Cuerpo de la bomba
- Hierro fundido
- Impulso
- Acero inoxidable AISI 304
- Número de impulsores
- 2
- Cigüeñal
- Acero inoxidable EN 10088-3 1.4104
- Controlador de el volumen
- No
- Grado de protección
- IP 44
- Caudal mínimo (l./min.)
- 20
- Caudal máximo (l./min.)
- 100
- Altura mínima (m.)
- 15
- Altura máxima (m.)
- 42
- Empleos
- suministro de agua, sistemas de presurización, sistemas de prevención de incendios
- Temperatura máxima del líquido (°C)
- +90°C
- Altura (cm)
- 20.1
- Ancho (cm)
- 18
- Profundidad (cm)
- 33
- Peso (Kg)
- 14.4
- Garantía (años)
- 2
