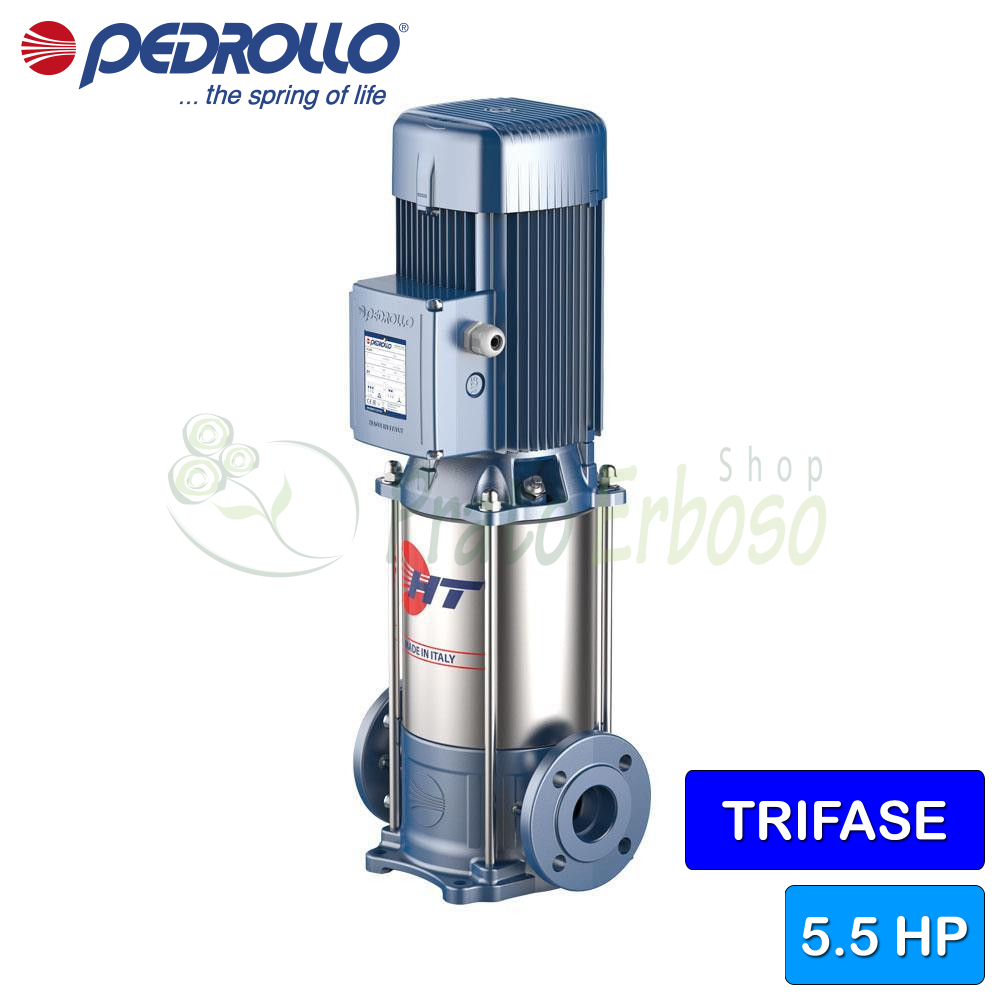

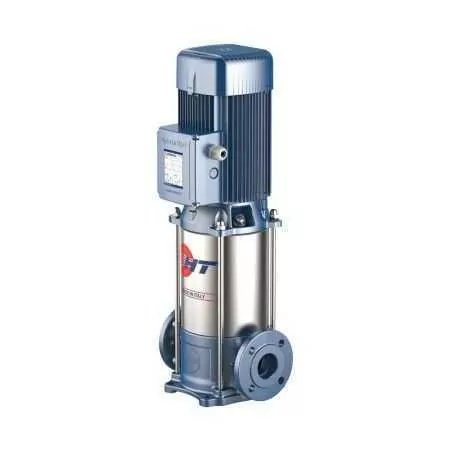

HT 8/9 - Elettropompa multistadio verticale trifase da 5.5 HP
Portata fino a 200 l/min (12 m³/h). Prevalenza fino a 141 m. Motore 4 Kw (5.5 HP).
L'elettropompa centrifuga multigirante HT 8/9 di Pedrollo è caratteristica per la sua silenziosità che la rende particolarmente adatta all'suo domestico.
Questa elettropompa è progettata in modo da garantire prestazioni elevate unita ad una costruzione compatta e robusta.
La HT 8/9 è ideale per le applicazioni nel campo domestico, civile, agricolo e industriale in particolar modo può anche essere usata per la distribuzione dell'acqua in accoppiamento a serbatoi autoclavi, per l'aumento della pressione in rete, per impianti antincendio,per impianti di lavaggio e per l'irrigazione.
La portata va da 20 a 200 litri al minuto. La prevalenza va da 51.5 a 141 metri.
La HT 8/9 va alimentata con una tensione trifase, ha una potenza in cavalli di 5.5 HP e la temperatura del liquido da pompare va da da -15 gradi centigradi fino a +90.
La pompa è realizzata con materiali come acciaio inox AISI 304 e ghisa che garantiscono alla pompa resistenza, robustezza e gli permettono di durare nel tempo.
L'assemblaggio delle 3 giranti in acciao fanno si che la pompa sia anche estremamente silenziosa nonostante le dimensioni contenute.
Con la costruzione a più stadi, il rumore di funzionamento è particolarmente ridotto.
L’installazione della HT 8/9 è da effettuarsi in luoghi chiusi o comunque protetti dalle intemperie.
- Collegamento motore
- TRIFASE
- Potenza (Kw)
- 4
- Potenza (HP)
- 5.5
- Assorbimento a 230V (A)
- 16.4
- Assorbimento a 400V (A)
- 9.5
- Bocca di aspirazione
- 1" 1/2
- Bocca di mandata
- 1" 1/2
- Corpo pompa
- Ghisa
- Girante
- Acciaio inox AISI 304
- Numero di giranti
- 3
- Albero motore
- Acciaio inox AISI 304
- Valvola di ritegno
- no
- Grado di protezione
- IP 44
- Portata min. (l./min.)
- 20
- Portata max. (l./min.)
- 200
- Prevalenza min. (m.)
- 51.5
- Prevalenza max. (m.)
- 141
- Impieghi
- impianti antincendio, impianti di lavaggio, irrigazione, impianti di pressurizzazione, approvigionamento idrico
- Altezza (cm)
- 71.6
- Larghezza (cm)
- 28.0
- Profondità (cm)
- 25.7
- Peso (Kg)
- 53.7
- Garanzia (anni)
- 2
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cuscinetti
| Cuscinetto motore lato pompa | 6304 2RS-C3 |
| Cuscinetto motore lato opposto | 6204 ZZ-C3E |
Tenuta albero
| Tipo di tenuta | Tenuta Meccanica Singola |
| Restringimento DN1=450 DN2=350 | FN-18 |
| Diametro LP | 18 |
| Anello fisso LP | Grafite |
| Anello rotante LP | Ceramica |
| Elastomero LP | NBR |
Materiali
| 1.0 - Corpo Pompa | Ghisa GJL 250 EN 1561 |
| 2.0 - Coperchio | Ghisa GJL 250 EN 1561 |
| 3.0 - Girante | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 4.0 - Albero Pompa | Acciaio inossidabile EN 1.4057 (AISI 431) |
| 5.1 - Diffusore | Acciaio inossidabile EN 1.4301 (AISI 304) |
| 7.2 - Camicia pompa | Acciaio inossidabile EN 1.4301 (AISI 304) |
