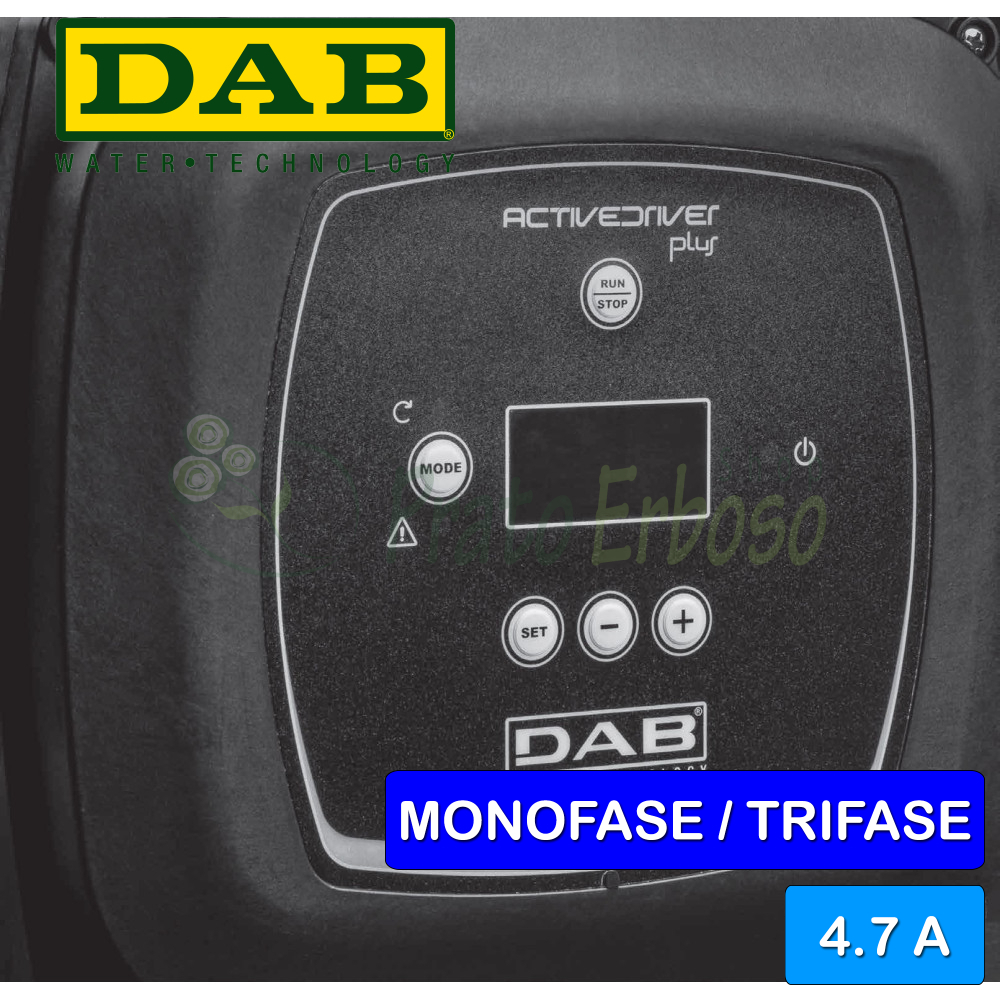

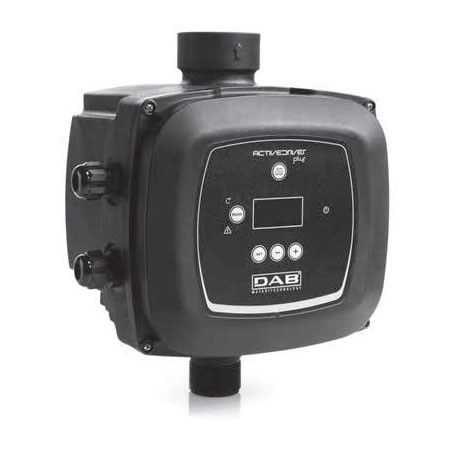

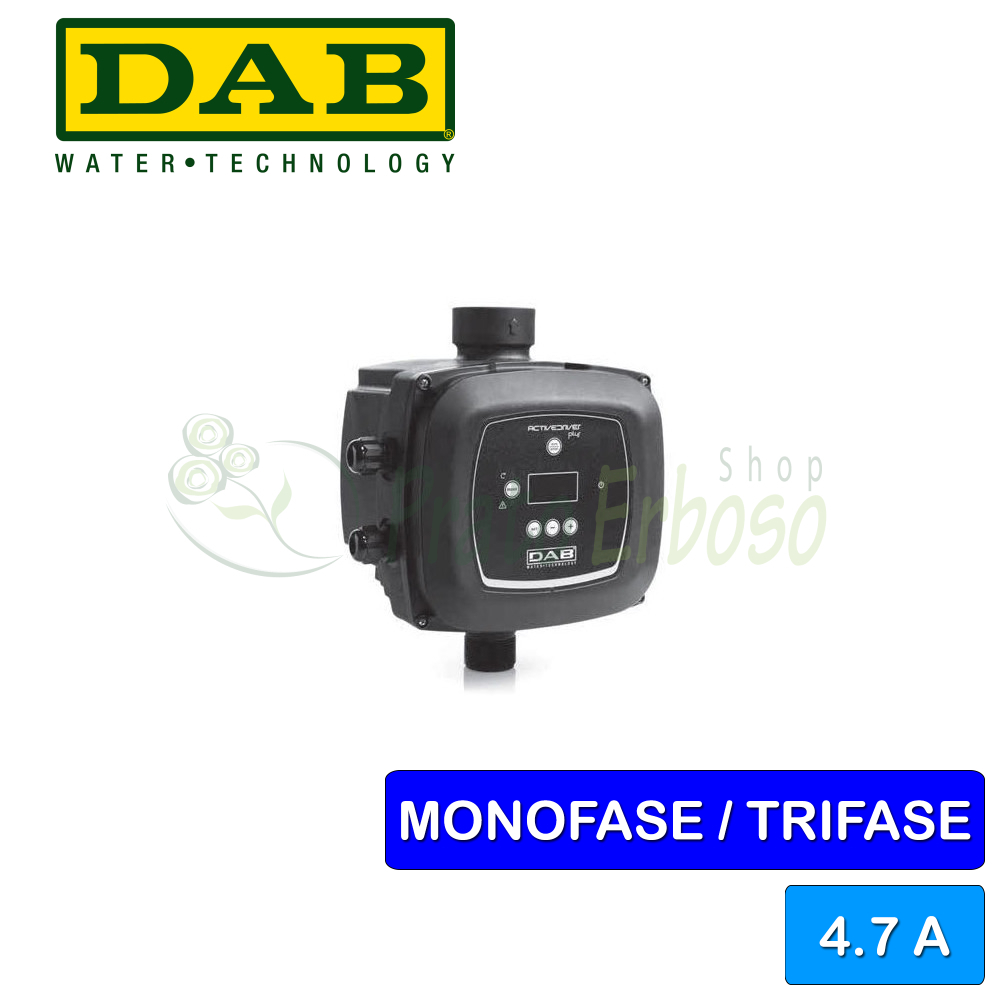

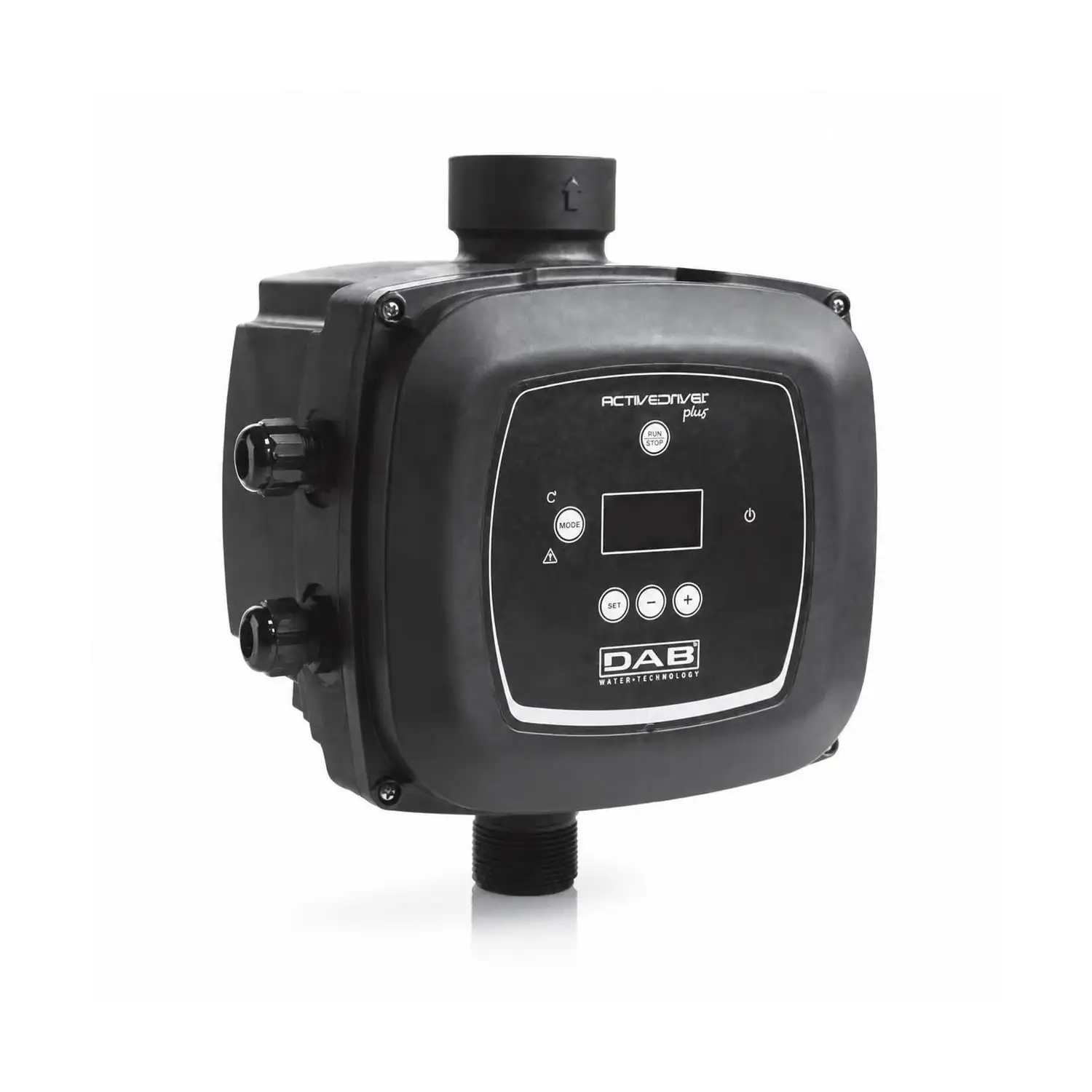

Active Driver Plus M/T 1 - 4.7 Einphasen-/Dreiphasen-Wechselrichter

Für Drehstrompumpen bis 1,5 PS. Einphasen-/Drehstrom.

636,84 € Bruttopreis

522,00 € zzgl. MwSt.

Varianten:
Active Driver Plus M/T 1 - Inverter monofase/trifase da 4.7 A
Active Driver Plus M/T 2.2 - Inverter monofase/trifase da 10.5 A
Es liegen noch keine Bewertungen vor
Schließen
Kaufvorschlag machen

Ihr Angebot wurde gesendet.

Ihr Angebot wurde angenommen. Bitte überprüfen Sie Ihren Posteingang.

Active Driver Plus M/T 1 - 4.7 Einphasen-/Dreiphasen-Wechselrichter
  • Verwenden Sie einen Punkt statt eines Kommas

Laden

Telefonischer Support für Informationen vor dem Kauf.
After-Sales-Unterstützung für die Produktinstallation.
After-Sales-Unterstützung bei der korrekten Verwendung des Produkts.
Beschreibung

Der Frequenzumrichter Active Driver Plus M/T 1 ermöglicht die Steuerung und Regelung von dreiphasigen Elektropumpen und findet seine natürliche Anwendung in Konstantdruck-Pumpensystemen, sowohl im privaten als auch im industriellen und landwirtschaftlichen Bereich.

Das System hält den Druck konstant, indem es die Drehzahl der elektrischen Pumpe regelt und sie mit der minimalen Drehzahl betreibt, die den erforderlichen Druck und Durchfluss gewährleistet. Dadurch werden Energieverbrauch und Geräuschentwicklung reduziert und das System geschont.

Bei Gruppeninstallation starten die zweite und dritte Pumpe nacheinander, sobald die erste Pumpe ihre maximale Drehzahl erreicht hat.

Der Druck kann vom Benutzer über zwei + und - Tasten am Active Driver Plus M/T 1 eingestellt werden.

Der Active Driver Plus M/T 1 stoppt Pumpen im Falle von Überstrom, Trockenlauf und zu niedriger Versorgungsspannung.

Extrem kompakt und sehr einfach zu installieren.

Technisches Datenblatt
DAB
60169777
19 Artikel
Leistung (PS)
1,5
Saugmund
1" 1/4
Liefermund
1" 1/2
Schutzart
IP 55
Max. Durchflussrate (l/min.)
300
Max. Betriebsdruck (bar)
Ausgangsspannung (Volt)
Max. Flüssigkeitstemperatur (°C)
Netzstromversorgung
einphasig
Versorgungsspannung (Volt)
230
Motorstromversorgung
Drei Phasen
Motorspannung
230 V.
Motorphasenstrom (Ampere)
4.7
Überstromschutz
Ja
Amperometrischer Schutz
Ja
Kurzschlussschutz
Ja
Trockenlaufschutz
Ja
Höhe (cm)
28.2
Breite (cm)
23,7
Tiefe (cm)
18.4
Gewicht (kg)
Garantie (Jahre)
2
Motorphasenfrequenz (Hz)
50, 60
Anlagen

ACTIVE DRIVER Plus-Broschüre

Überblick über die wichtigsten Funktionalitäten und Anwendungsvorteile von ACTIVE DRIVER Plus.

file_download Herunterladen (811.47KB)

ACTIVE DRIVER Plus-Karte

Technische und elektrische Daten aller ACTIVE DRIVER Plus Modelle.

file_download Herunterladen (1.08MB)

ACTIVE DRIVER PLUS Handbuch

Handbuch aller ACTIVE DRIVER Plus-Modelle, die mit dem Wechselrichter geliefert werden, übersetzt in 18 Sprachen.

file_download Herunterladen (7.19MB)

ACTIVE DRIVER Plus-Leitfaden

Anleitung mit den ersten Schritten zur Installation des DAB ACTIVE DRIVER Plus.

file_download Herunterladen (1.48MB)

Wird oft zusammen gekauft

  • Active Driver Plus M/T 1 - 4.7 Einphasen-/Dreiphasen-Wechselrichter
  • +
  • Pro-HC-1201-E - 12-Zonen-Außensteuergerät
  • +
  • COLL-PGV-6 – 1" 6-Zonen-Verteiler
  • 1.217,27 €-10 %
    Gesamtpreis: 1.095,54 €
Mit aktivem Treiber
Scheda inverter

Wandler

Der Active Driver Plus sorgt dafür, dass die Pumpe die minimal erforderliche Leistung aufnimmt, um den Wasserbedarf zu decken, unnötige Verschwendung zu vermeiden und erhebliche Energieeinsparungen zu ermöglichen.

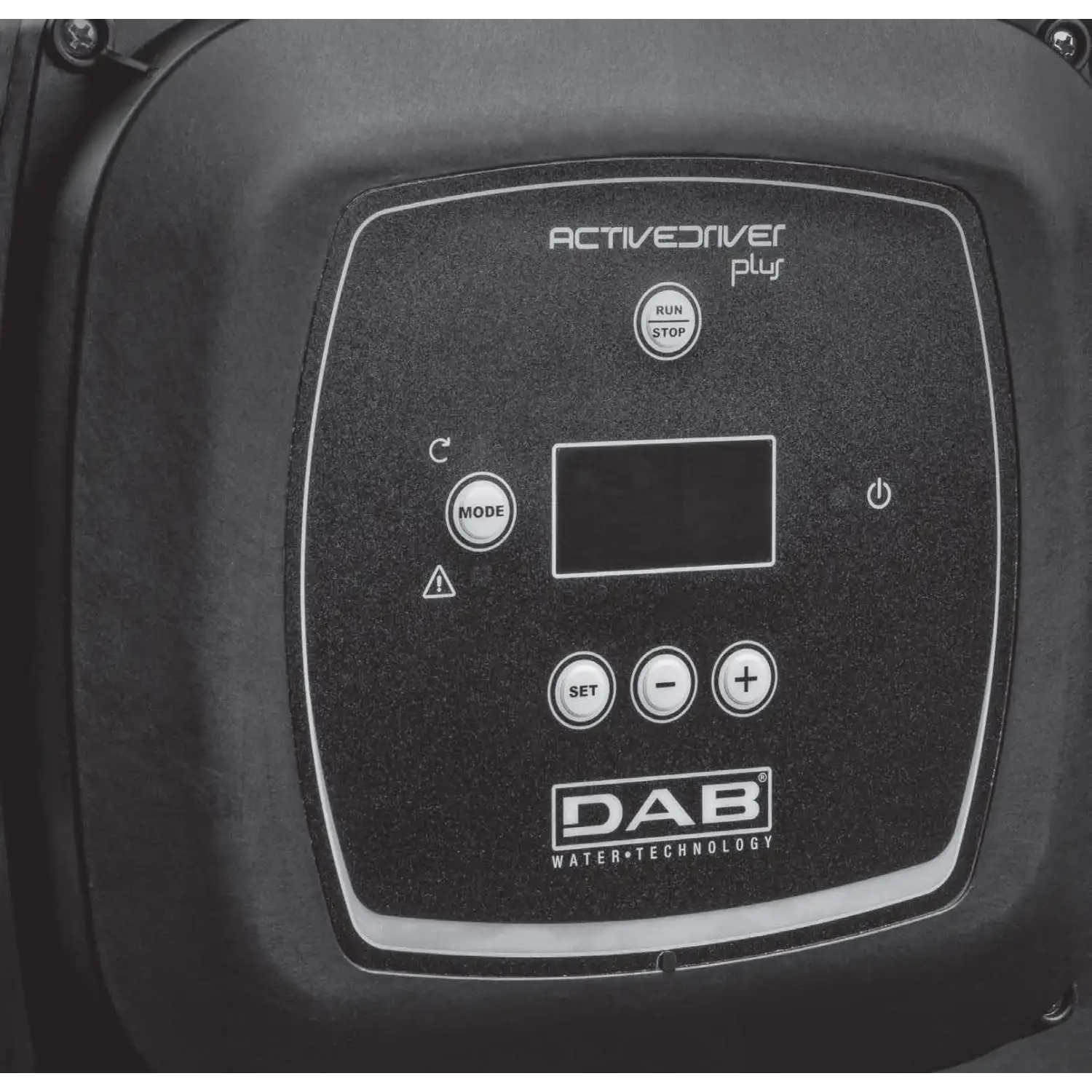

Display inverter

Anzeige

Gut lesbares OLED-Display. Über die intuitive Benutzeroberfläche können Sie auf alle Informationen zugreifen und die Haupteinstellungen gemäß den Spezifikationen anpassen.

Aumento della vita della pompa.

Erhöhte Lebensdauer der Pumpe.

Durch die Invertertechnologie, die die Motordrehzahl reduziert, wird die Lebensdauer der Pumpe erheblich verlängert.

Predisposizione per il funzionamento nei gruppi

Anordnung für den Betrieb in Gruppen

Der Active Driver Plus ist für den Betrieb in Druckhaltegruppen ausgelegt. Jede Pumpe benötigt einen Active Driver Plus, der sie steuert, um den Stromverbrauch zu minimieren.

Sensori di flusso e di pressione

Durchfluss- und Drucksensoren

Integrierter elektronischer Druckwandler und Durchflusssensor. Der Active Driver Plus benötigt keine externen Sensoren.

Valvola di non ritorno

Rückschlagventil

Zur Wartung leicht abnehmbar.

HAUPTUNTERSCHIEDE ZUM VORHERIGEN MODELL

VORHERIGES MODELL


Modello precedente

NEUES PLUS-MODELL


Nuovo modello Plus

Zuverlässig

Die ganze Erfahrung DAB in der Mechatronik wurde in diesem Produkt zusammengefasst, das äußerst zuverlässig, leistungsstark und vielseitig ist.

Einfach zu installieren

Die ganze Erfahrung DAB in der Mechatronik wurde in diesem Produkt zusammengefasst, das äußerst zuverlässig, leistungsstark und vielseitig ist.

Einfach einzurichten

Der Wechselrichter führt den Installateur über den Assistenten (leicht lesbar auf dem Display) durch die Eingabe aller erforderlichen Parameter und hilft in einigen Fällen bei der Definition der geeigneten Einstellung.

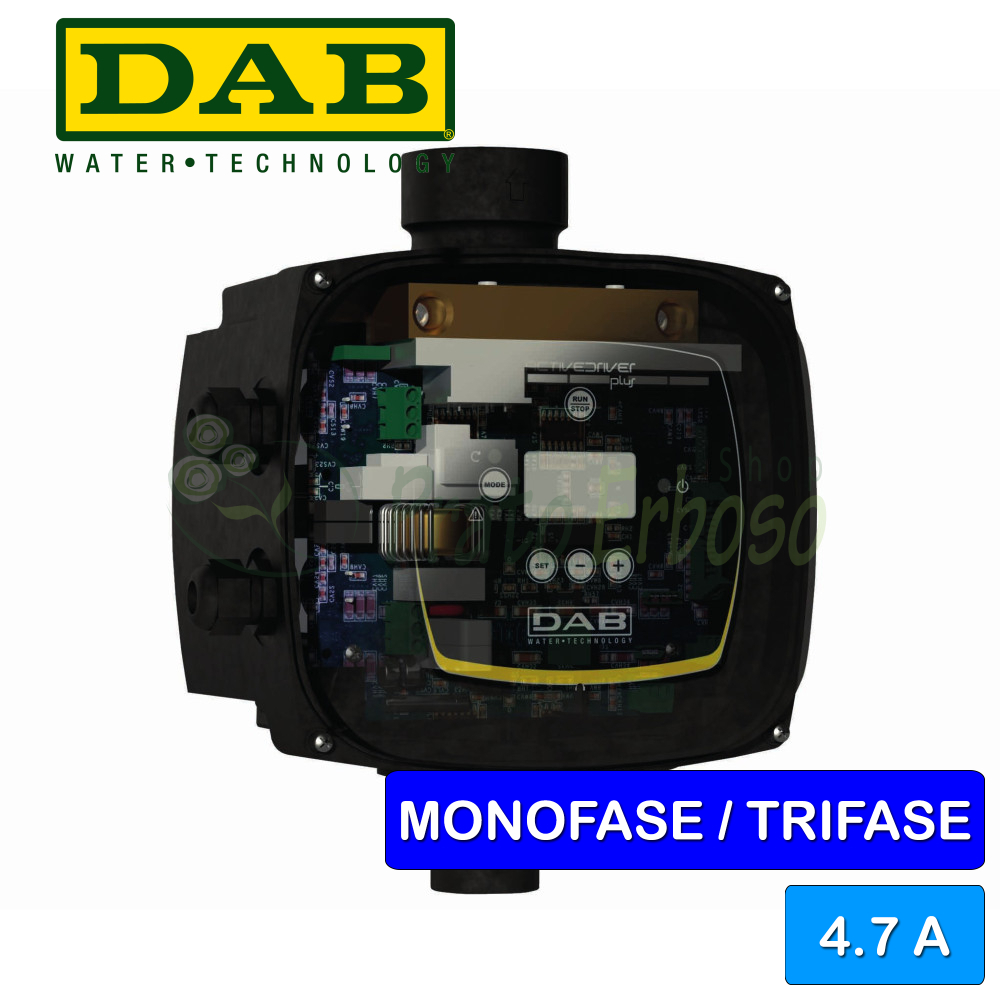

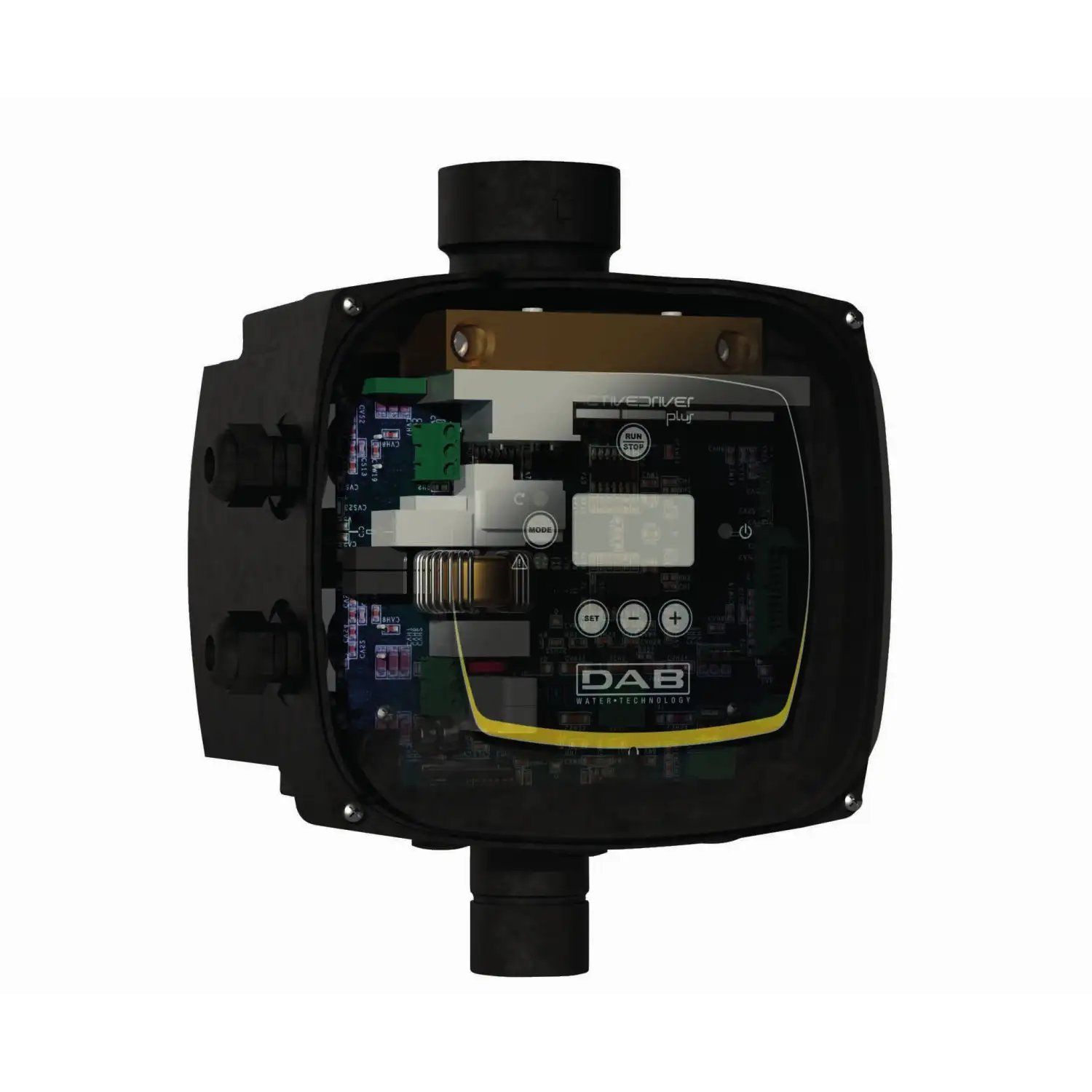

Trasparenza e valvola di non ritorno dell'Active Driver Plus

NEUE DISPLY- UND SOFTWARE-SCHNITTSTELLE

Software

Gleiche Funktionalität wie die vorherige Version.

Konnektivität mit anderen Geräten bei allen Modellen bis zu 8 Pumpen.

Abwärtskompatibilität von Software, die frühere Versionen aktualisieren kann.

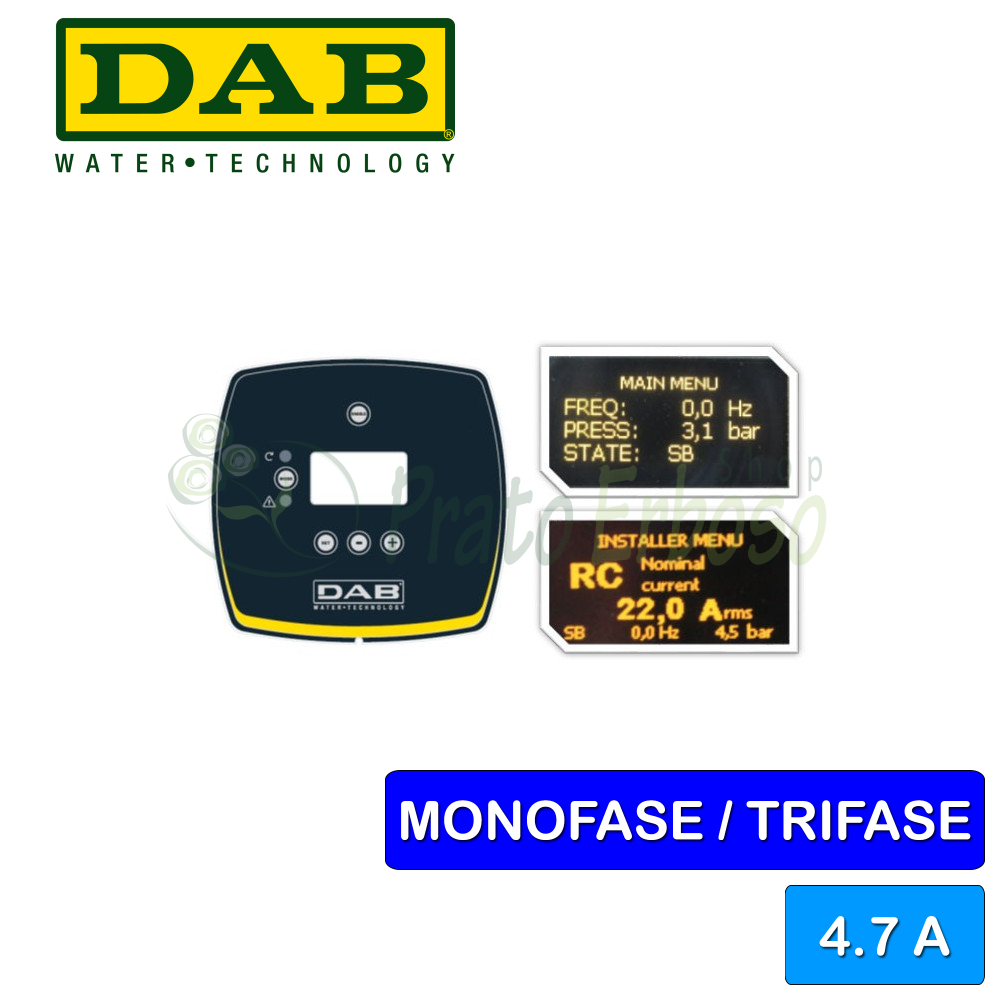

OLED-Display

Vereinfachte und geführte Installation durch Wizard.

Verbesserte Nutzbarkeit der Informationen dank grafischer Darstellung.

Bessere Sichtbarkeit für hohe Auflösung und Kontrast.

Grafische und anschauliche Erklärung des Parameters.

Möglichkeit, die Sprache der Menüs zu wählen.

Schnittstelle

Neue 'ENABLE'-Taste zum Stoppen / Neustarten der Maschine.

Interfaccia Active Driver Plus

NEUBAU DER ABDECKUNG

Coperchio Active Driver Plus

  1. Handelsübliche Kabelverschraubungen ersetzen die alten angeformten Kabelverschraubungen und bieten einen höheren Schutz.

  2. Im unteren Teil hinzugefügt, 3 vorgefertigte geschlossene Löcher für Ein-/Ausgänge mit M16-Stecker.

  3. Die außenliegenden Spannschrauben des Deckels und des Dichtbereichs erhöhen die Dichtsicherheit des Deckels.

ODER Sitz des Deckels mit besserer Kompression und Abdichtung.

Tenuta ACTIVE DRIVER Plus

NEUBAU DES KÖRPERS

Tappo di scarico dell'Active Driver Plus

3/8-Zoll-Kunststoff-Ablassschraube anstelle von 1/4-Zoll-Sechskantmessing.

Sede del sensore dell'Active Driver Plus

Extrem robuster Drucksensorsitz.

NEUBAU DES WASCHBECKENS

  1. Verbesserte Kühlung des Wechselrichters durch das vergrößerte Wasserdurchgangsloch am Kühlkörper.



  2. Zwei Modelle: eines für 230 und 1-Basic und eines für 400 größer und eine Innentasche zur Unterstützung der Ableitung.



  3. Besser zugängliche Verbindungsschrauben zur Karte: Diese ermöglichen die Demontage der Karte, während das System unter Druck gehalten wird.



  4. MatCW617N erial statt CW614N geeignet für Trinkwasserzertifizierungen in mehreren Staaten.



Dissipatore dell'Active Driver Plus

NEUBAU DER ELEKTRONIKPLATINE

Scheda elettronica dell'Active Driver Plus

  1. Die Zuverlässigkeit wurde dank des schaltenden und nichtlinearen Transformators erhöht, was auch eine Gewichtsreduzierung ermöglicht hat.



  2. Die Karten sind einheitlich und alle Modelle haben 4 Eingänge und 2 Ausgänge.



  3. Die 8.5 Arms-Version hat jetzt einen verfügbaren Eingang.



  4. Möglichkeit der Installation eines Hilfsdrucksensors. Es kann beispielsweise nach einem Filter (z. B. Enthärter) oder einem Boiler installiert werden, um deren Druckverluste auszugleichen.



HERSTELLUNGS-NACHRICHTEN DES RÜCKSCHLAGVENTILS


Dettaglio valvola di non ritorno dell'Active Driver Plus

Valvola di non ritorno dell'Active Driver Plus

  • Dichtungen an der Buchse sorgen für eine bessere Abdichtung und einen geringeren Mindestdurchfluss.

  • Es löst das Problem der kontinuierlichen Lecks.

  • Maximale Durchflussrate 300 l / min garantiert mit Druckabfall bei 9 Metern statt 15.

  • Spezielle Befestigungsschrauben von außen (undichte Stellen beschädigen die Platine nicht).

  • Die verwendeten Schrauben sind vom Typ Torx, mit Diebstahlsicherungsstift, mit Kopfdichtung.

  • Einfache Wartung dank der Möglichkeit, das oder auszutauschen.

  • MatErial NORYL.

Kunden, die dieses Produkt gekauft haben, kauften auch...
Von derselben Marke und aus derselben Kategorie

Vergleichen Sie mit ähnlichen Produkten

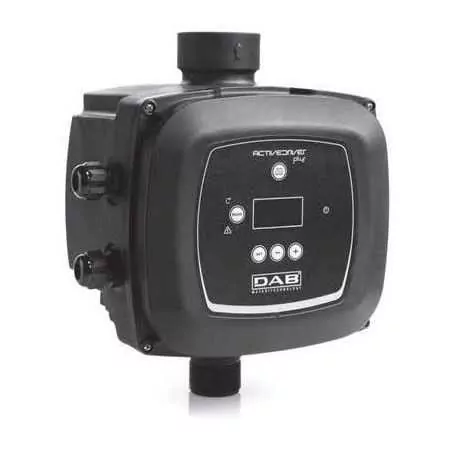

Active Driver Plus M/T 1 - 4.7 Einphasen-/Dreiphasen-Wechselrichter DAB - 1
