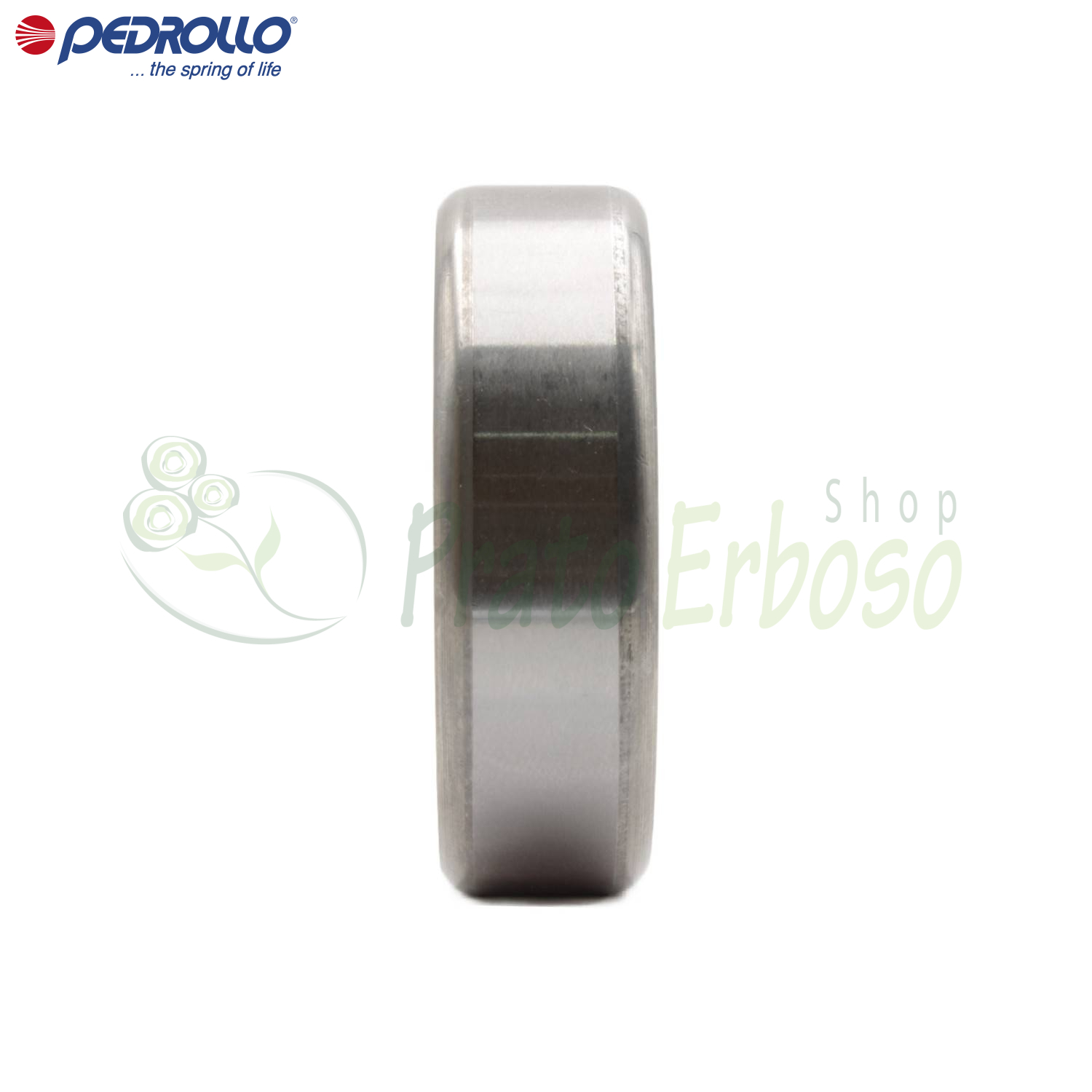

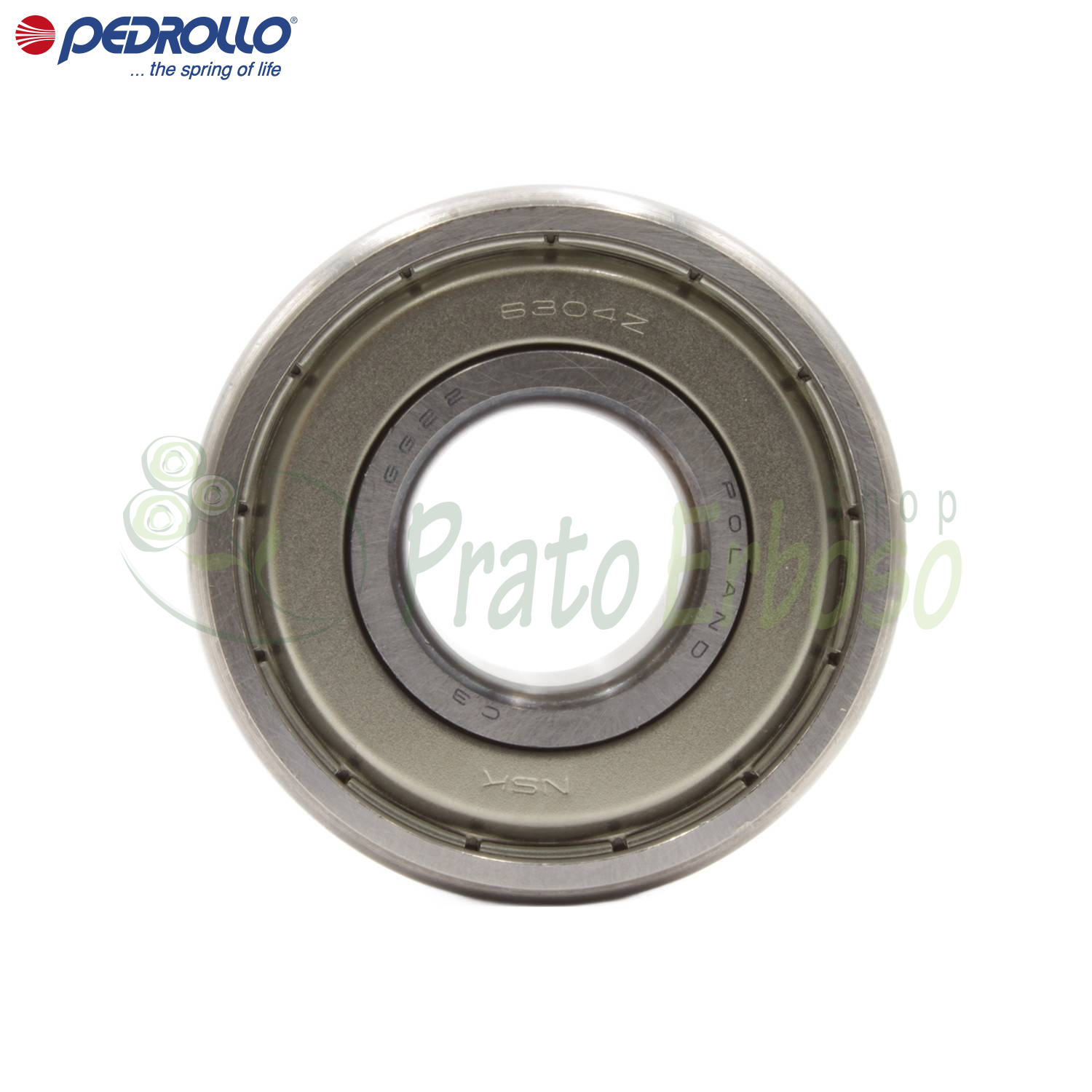

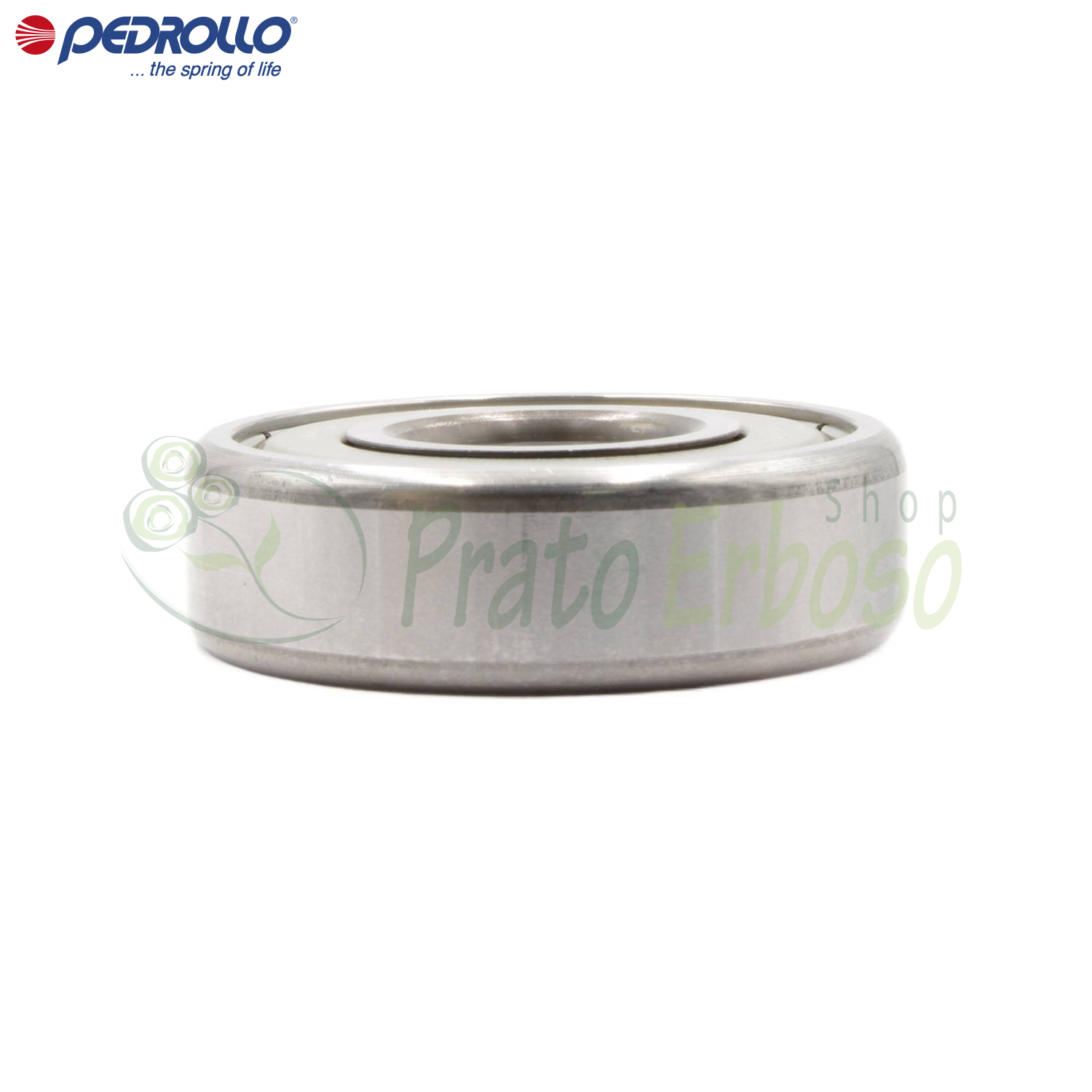

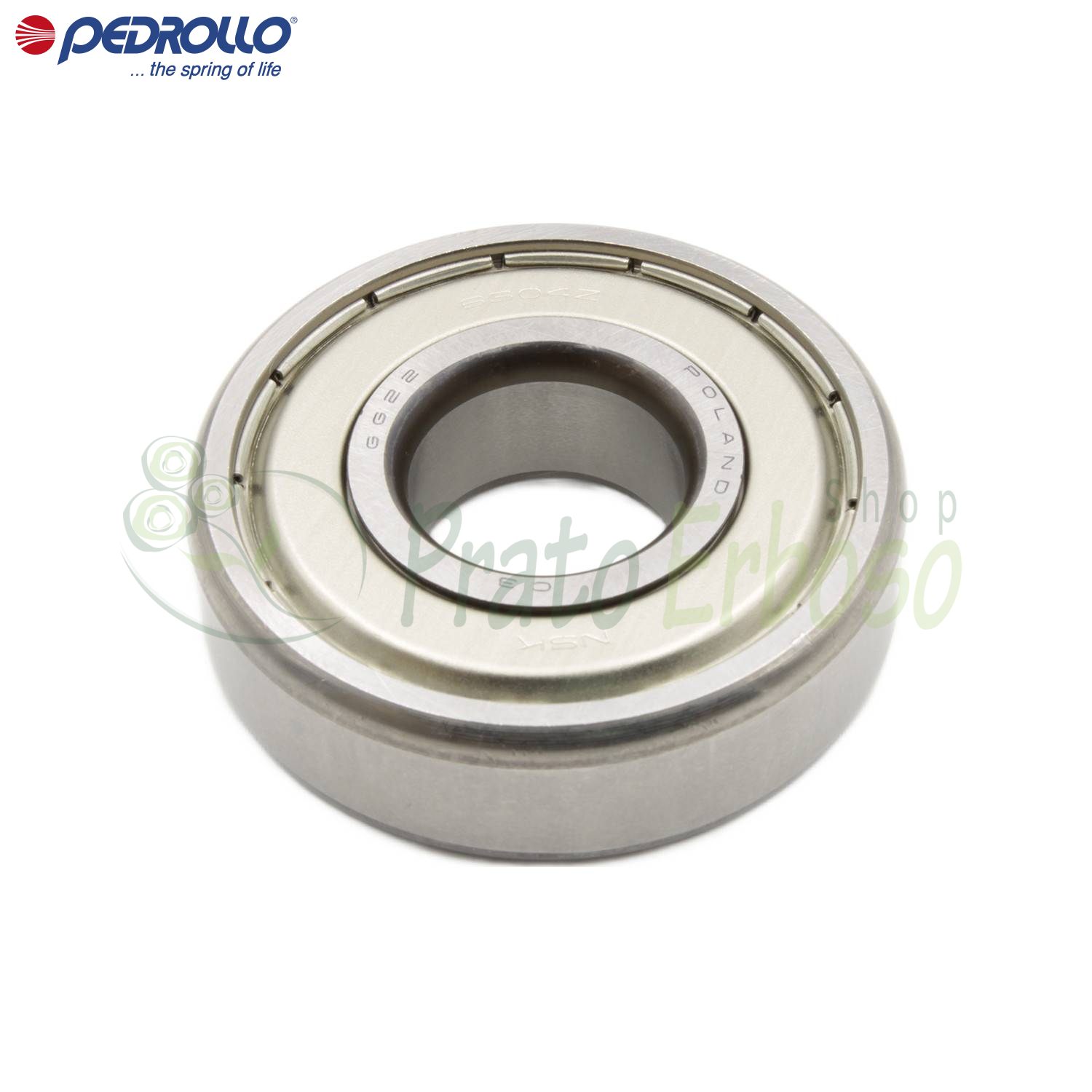

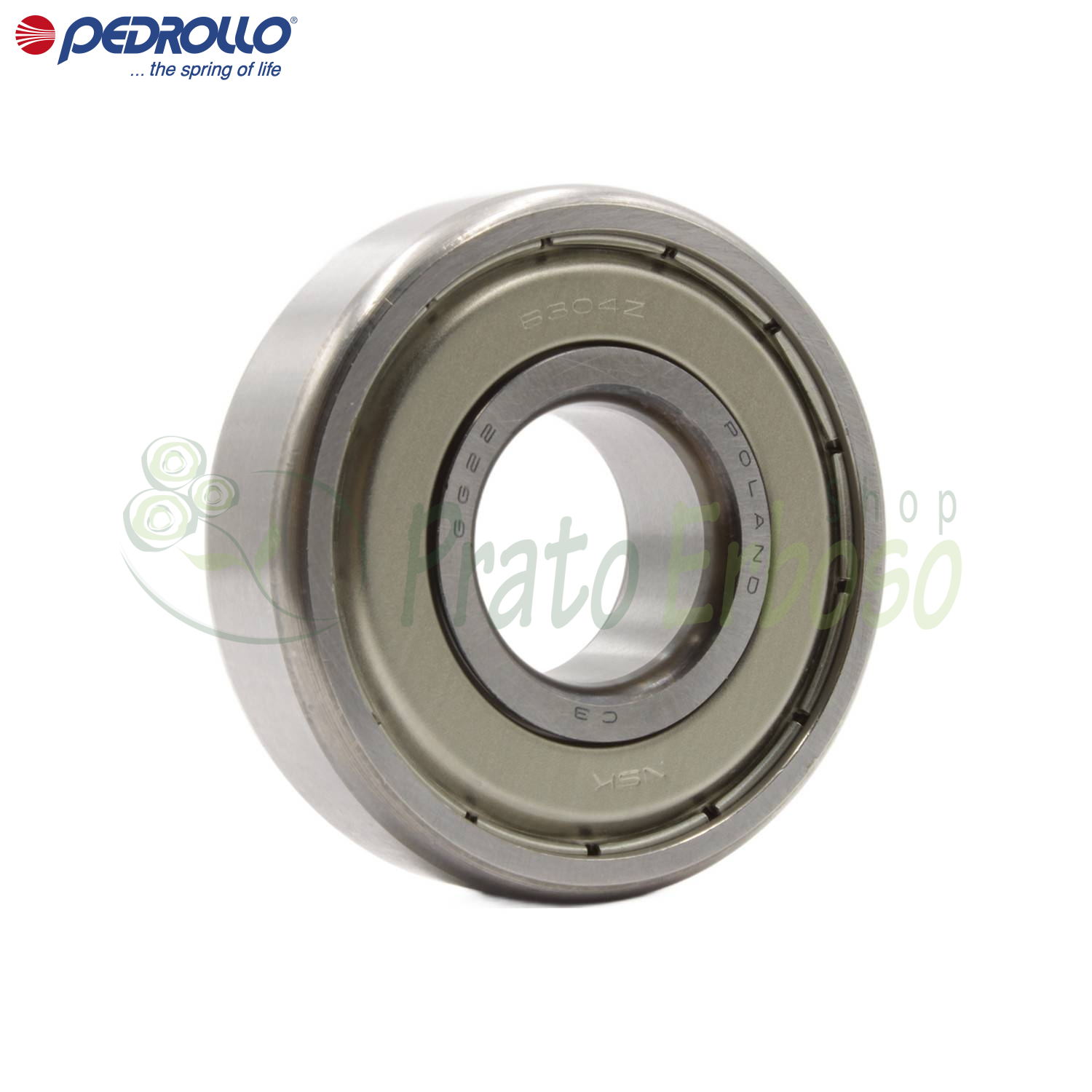

6304 ZZ-C3 - Kugellager 20x52x15 mm

Das Pedrollo 6304 ZZ-C3 Kugellager ist ein Original-Ersatzteil für elektrische Pedrollo -Pumpen.

Das Lager stützt und führt die rotierende Welle des Elektromotors, sorgt für deren korrekte Ausrichtung und ermöglicht eine reibungslose Rotation. In einer elektrischen Pumpe trägt dies zum einwandfreien Funktionieren von Motor, Welle und Laufrad bei.

Die Bezeichnung des Lagers kann in 3 Teile unterteilt werden: 6304, ZZ und C3.

Das Rillenkugellager 6304 der Baugröße 62 eignet sich besonders für Elektromotoren, da es reibungsarm ist, hohe Drehzahlen ermöglicht und sowohl Radial- als auch Axialkräfte in beide Richtungen aufnehmen kann. Es ist primär für Radialkräfte, aber auch für eine axiale Komponente in beiden Richtungen ausgelegt.

ZZ bedeutet, dass das Lager beidseitig mit Metallabdeckungen versehen ist. Es ist nicht wasserdicht; es verfügt über doppelte Metallabdeckungen.

C3 hingegen weist auf ein größeres inneres Radialspiel als üblich hin. Dieses vergrößerte Spiel ist beabsichtigt und dient dem Ausgleich von Betriebsbedingungen, unter denen sich das tatsächliche Spiel tendenziell verringert, beispielsweise aufgrund von Montagekonflikten und Wärmeausdehnung.

Das 6304 ZZ-C3 kann bei hohen Drehzahlen betrieben werden und Temperaturen erreichen, die höher sind als die zum Zeitpunkt der Montage herrschenden; tatsächlich kann es als Hochgeschwindigkeitslager bezeichnet werden.

Da es beidseitig abgedichtet ist, gehört es zur Familie der geschlossenen Lager mit Innenfett. Es benötigt keine regelmäßige Nachschmierung.

Original-Ersatzteil für VXC 15/50-F, VXC 20/50-F, VXC 30/50-F, VXC 15/70-F, VXC 20/70-F, VXC 30/70-F, MC 15/50-F, MC 20/50-F, MC 30/50-F, MC 40/50-F, MC 30/70-F, MC 40/70-F, TR 1.5, TR 2.2, MC 15/50, MC 20/50, MC 30/50, MC 40/50, MC 30/70, VXC 15/50, VXC 20/50, VXC 30/50, VXC 15/70, VXC 20/70, VXC 30/70.

Der Außendurchmesser beträgt 52 Millimeter, der Innendurchmesser 20 Millimeter und die Breite 15 Millimeter.
