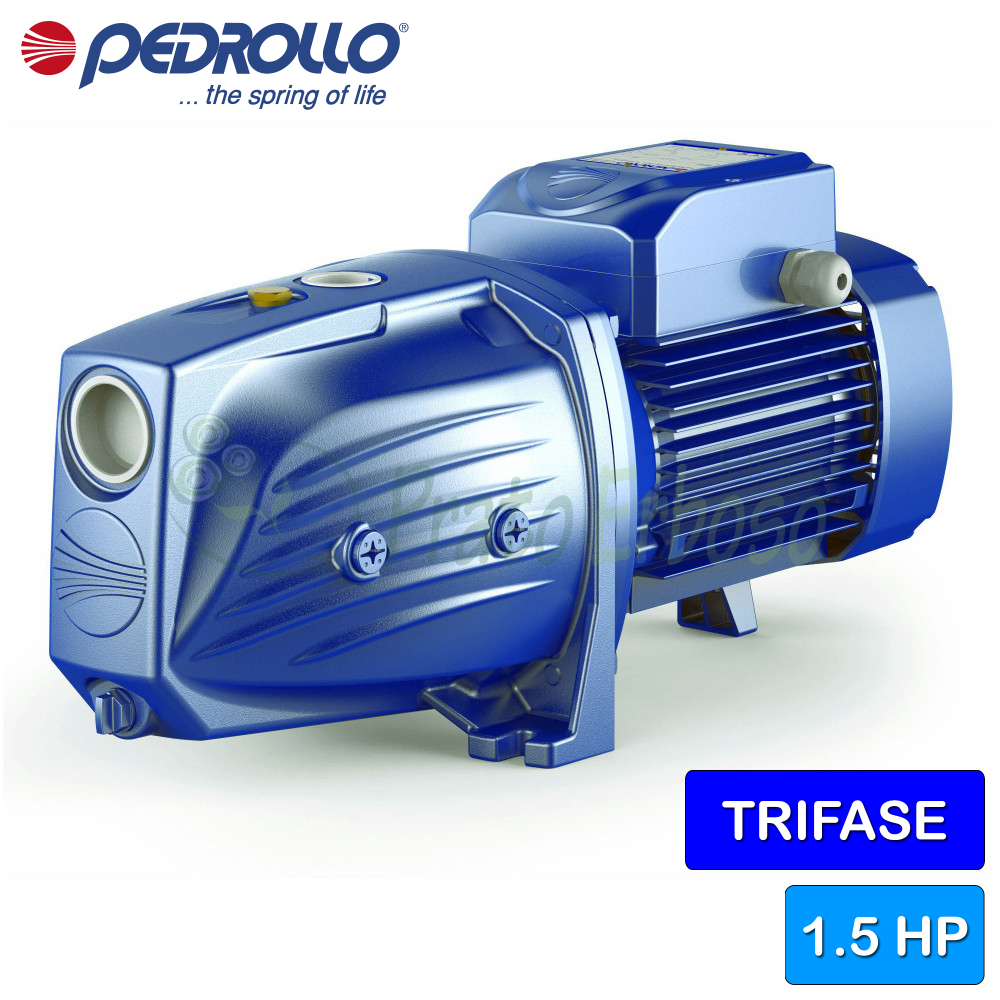

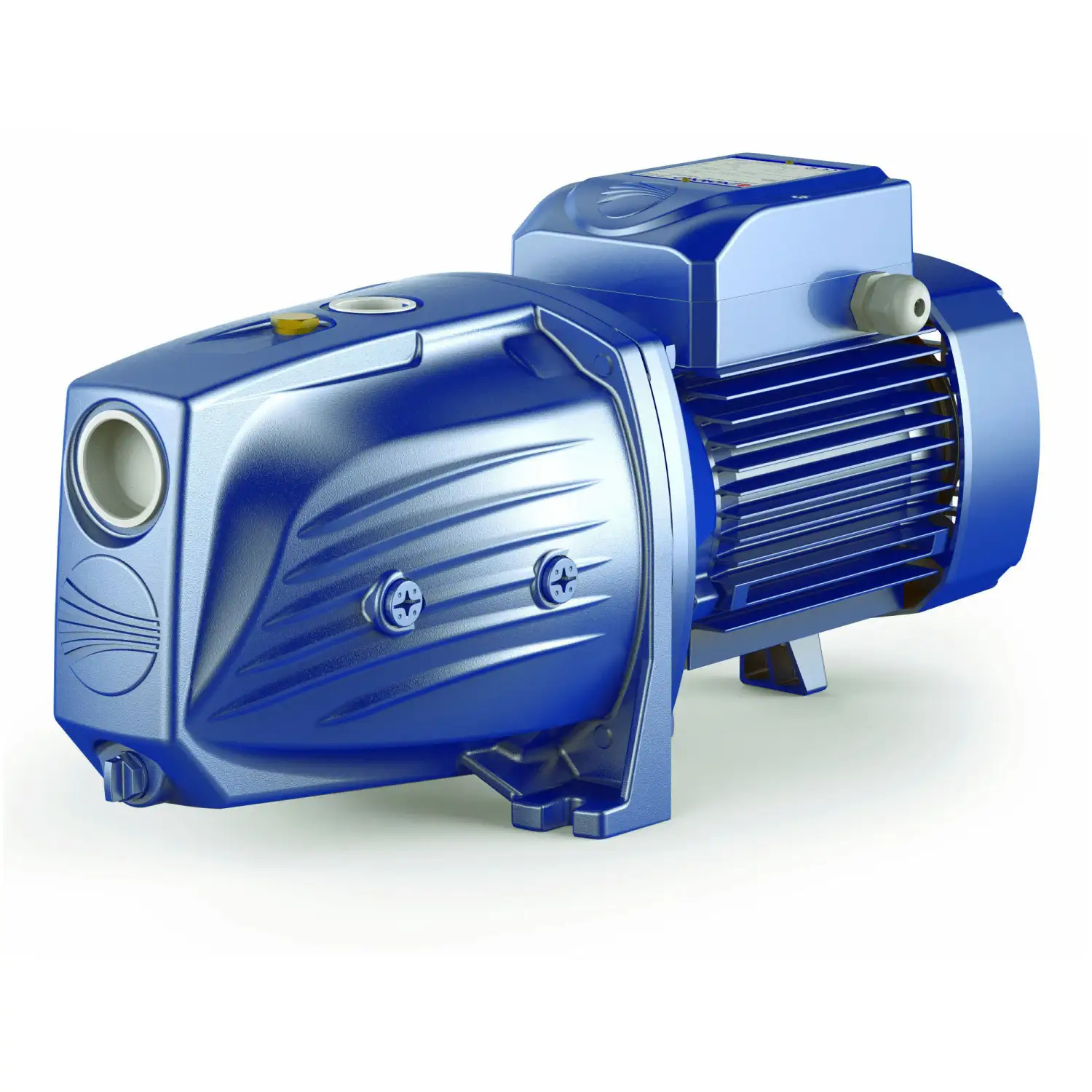

Pompe électrique auto-amorçante triphasée JSW 3CH - 1,5 CV
Débit jusqu'à 80 l/min (4,2 m³/h). Hauteur de refoulement jusqu'à 62 m. Moteur de 1,1 kW (1,5 CV).
La pompe électrique auto-amorçante Pedrollo JSW 3CH est conçue pour une utilisation dans les secteurs domestique, industriel et civil.
Cette pompe électrique est conçue pour aspirer l'eau même en présence d'air mélangé au liquide pompé.
Elle est recommandée pour le pompage d'eau propre et de liquides chimiquement non agressifs pour les matériaux qui composent la pompe.
La pompe JSW 3CH est fiable et facile à utiliser.
Il peut notamment être utilisé pour la distribution d'eau en association avec des réservoirs sous pression de petite ou moyenne taille, pour l'irrigation des potagers et des jardins, etc.
Le débit varie de 10 à 80 litres par minute. La hauteur de refoulement varie de 30 à 62 mètres.
Il doit être alimenté par une tension triphasée, avoir une puissance de 1,5 CV et la température du liquide à pomper varie de -10 degrés centigrades à +40.
La pompe JSW 3CH possède un corps en fonte, une turbine en acier inoxydable AISI 304 et un arbre moteur en acier inoxydable AISI 431. La composition des matériaux lui confère une excellente durabilité et une grande robustesse.
L'installation doit être effectuée dans des zones bien ventilées et fermées, ou en tout cas protégées des intempéries.
- Connexion moteur
- TRIPHASÉ
- Puissance (Kw)
- 1.1
- Puissance (CV)
- 1,5
- Absorption à 230 V (A)
- 5.2
- Consommation de courant à 400 V (A)
- 3.0
- bouche d'aspiration
- 1" 1/4
- Bouche de livraison
- 1"
- Corps de pompe
- Fonte
- turbine
- Laiton
- Nombre de roues
- 1
- Vilebrequin
- Acier inoxydable EN 10088-3 1.4104
- Clapet anti-retour
- Non
- Degré de protection
- IP 44
- Débit minimum (l./min.)
- 10
- Débit max. (l./min.)
- 80
- Hauteur manométrique minimale (m.)
- 30
- Hauteur manométrique max. (m.)
- 62
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation, transfert de réservoir
- Température maximale du liquide (°C)
- +40°C
- Hauteur (cm)
- 24.1
- Largeur (cm)
- 20,6
- Profondeur (cm)
- 52,2
- Poids (kg)
- 23.3
- Garantie (années)
- 2
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Roulements
| Roulement moteur côté pompe | 6204ZZ |
| Roulement moteur côté opposé | 6204ZZ |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 200 EN 1561 |
| 2.1 - Couvercle porte-joint | Fonte GJL 200 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 3.1 - Groupe éjecteur | Technopolymère renforcé |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 6.0 - Support moteur | EN-AB 46100 aluminium |
| 7.0 - Lanterne | EN-AB 46100 aluminium |
