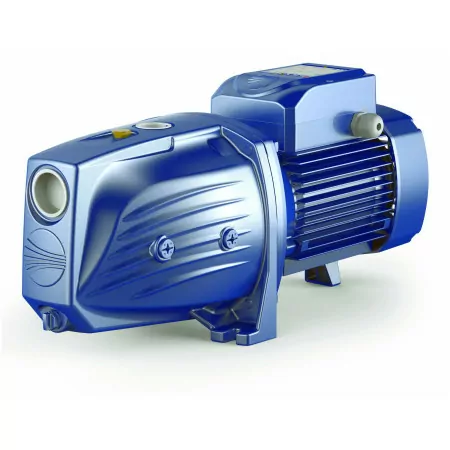

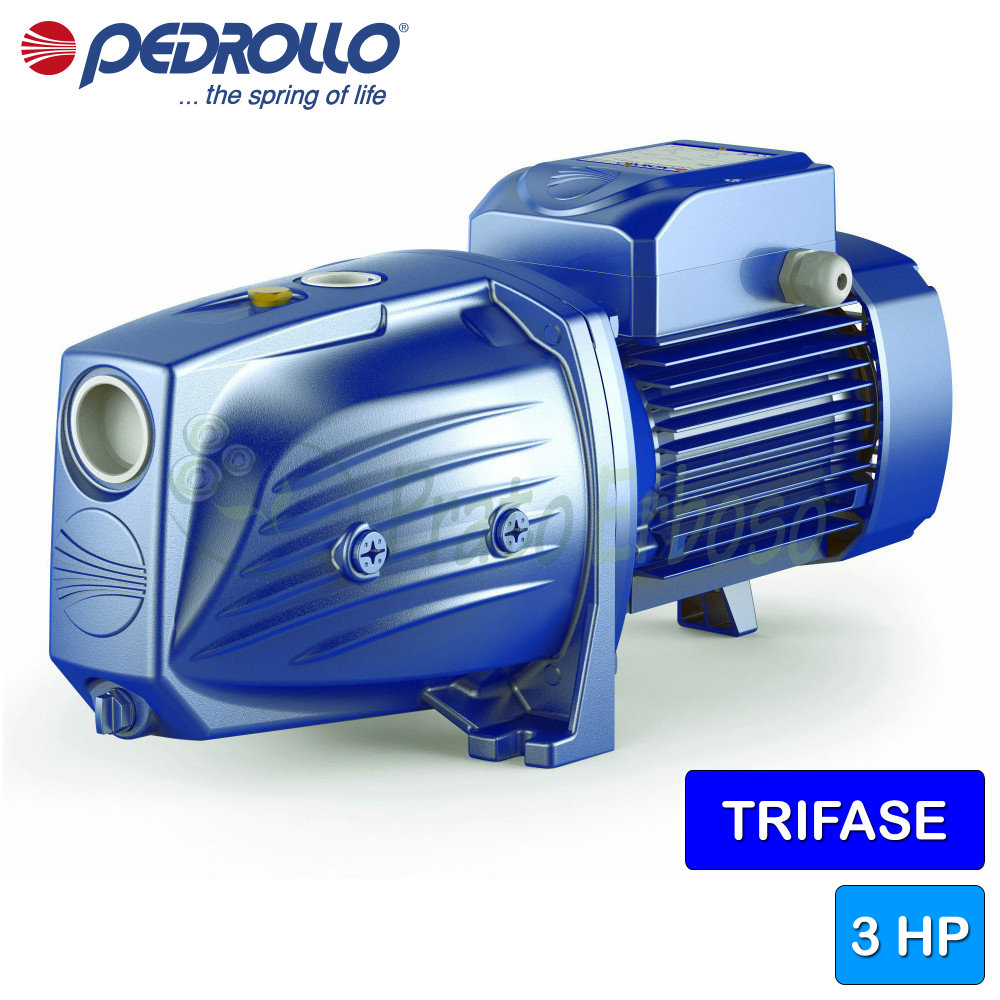

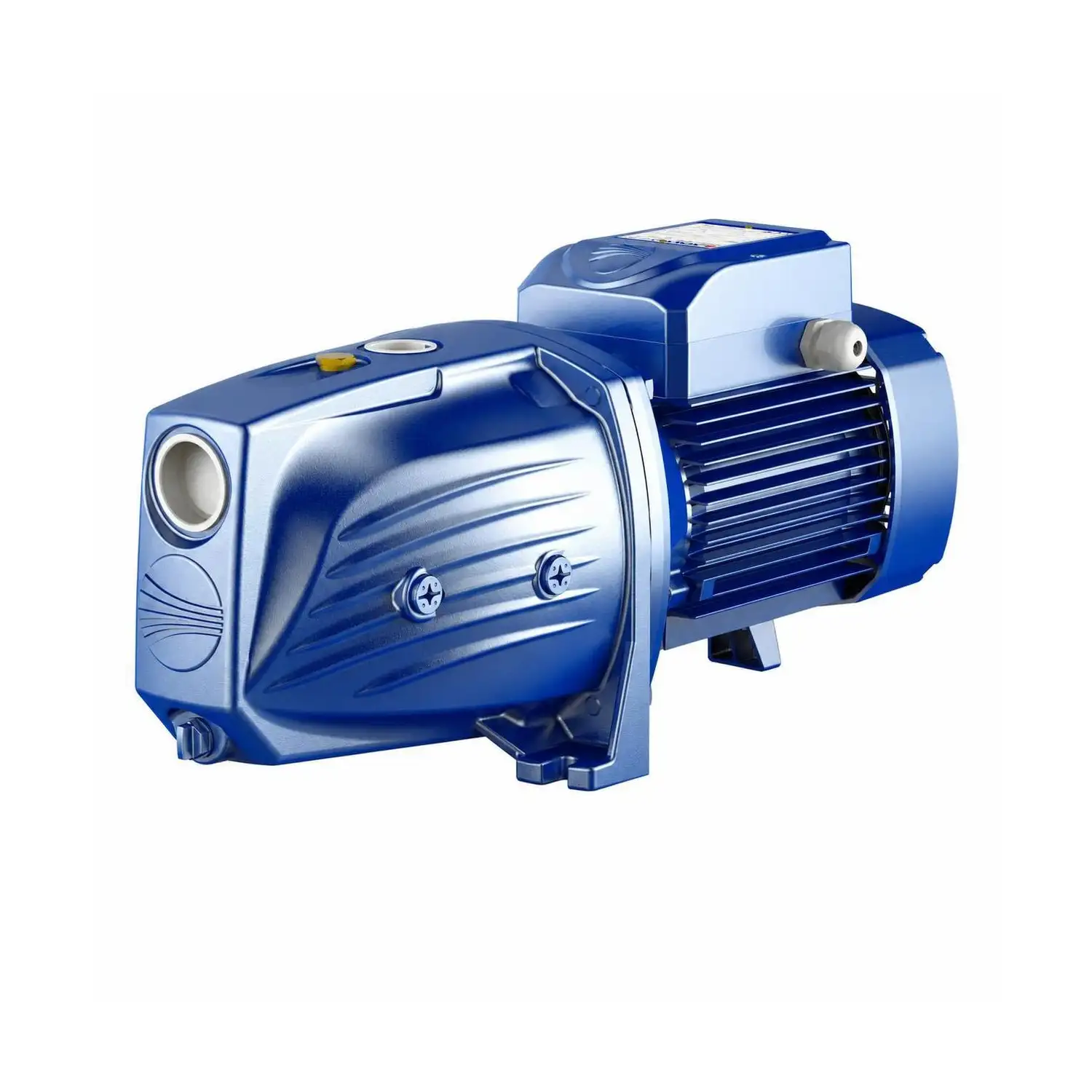

Pompe électrique auto-amorçante triphasée JSW 3AL - 3 CV
Débit jusqu'à 160 l/min (9,6 m³/h). Hauteur de refoulement jusqu'à 64 m. Moteur de 2,2 kW (3 CV).
La pompe électrique auto-amorçante Pedrollo JSW 3AL est recommandée pour le pompage d'eau propre dans les applications domestiques.
Conçue pour aspirer l'eau même en présence d'air mélangé au liquide pompé.
Grâce à sa fiabilité, le JSW 3AL est particulièrement recommandé pour la distribution d'eau en conjonction avec des réservoirs sous pression de petite ou moyenne taille, pour l'irrigation des potagers et des jardins, etc.
Le débit varie de 30 à 160 litres par minute. La hauteur de chute varie de 36 à 64 mètres.
La capacité d'aspiration du JSW 3AL peut atteindre 9 mètres.
Il doit être alimenté par une tension monophasée, avoir une puissance de 3 CV et la température du liquide à pomper varie de -15 degrés centigrades à +40.
La pompe JSW 3AL possède un corps en fonte et une turbine et un bloc moteur en acier inoxydable. Ces matériaux lui confèrent une robustesse et une durabilité exceptionnelles, lui assurant une longue durée de vie.
L'installation doit être effectuée dans des zones bien ventilées et fermées, ou en tout cas protégées des intempéries.
- Connexion moteur
- TRIPHASÉ
- Puissance (Kw)
- 2.2
- Puissance (CV)
- 3
- Absorption à 230 V (A)
- 9.3
- Consommation de courant à 400 V (A)
- 5.4
- bouche d'aspiration
- 1" 1/4
- Bouche de livraison
- 1"
- Corps de pompe
- Fonte
- turbine
- Acier inoxydable AISI 304
- Nombre de roues
- 1
- Vilebrequin
- Acier inoxydable AISI 304
- Clapet anti-retour
- Non
- Degré de protection
- IP 44
- Débit minimum (l./min.)
- 36
- Débit max. (l./min.)
- 64
- Hauteur manométrique minimale (m.)
- 30
- Hauteur manométrique max. (m.)
- 160
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation, transfert de réservoir
- Température maximale du liquide (°C)
- +40°C
- Tension du moteur
- 230 V, 400 V
- Hauteur (cm)
- 24.0
- Largeur (cm)
- 20,6
- Profondeur (cm)
- 54,2
- Poids (kg)
- 28,4
- Garantie (années)
- 2
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Roulements
| Roulement moteur côté pompe | 6204ZZ |
| Roulement moteur côté opposé | 6204ZZ |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 200 EN 1561 |
| 2.1 - Couvercle porte-joint | Fonte GJL 200 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 3.1 - Groupe éjecteur | Technopolymère renforcé |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 6.0 - Support moteur | EN-AB 46100 aluminium |
| 7.0 - Lanterne | EN-AB 46100 aluminium |
