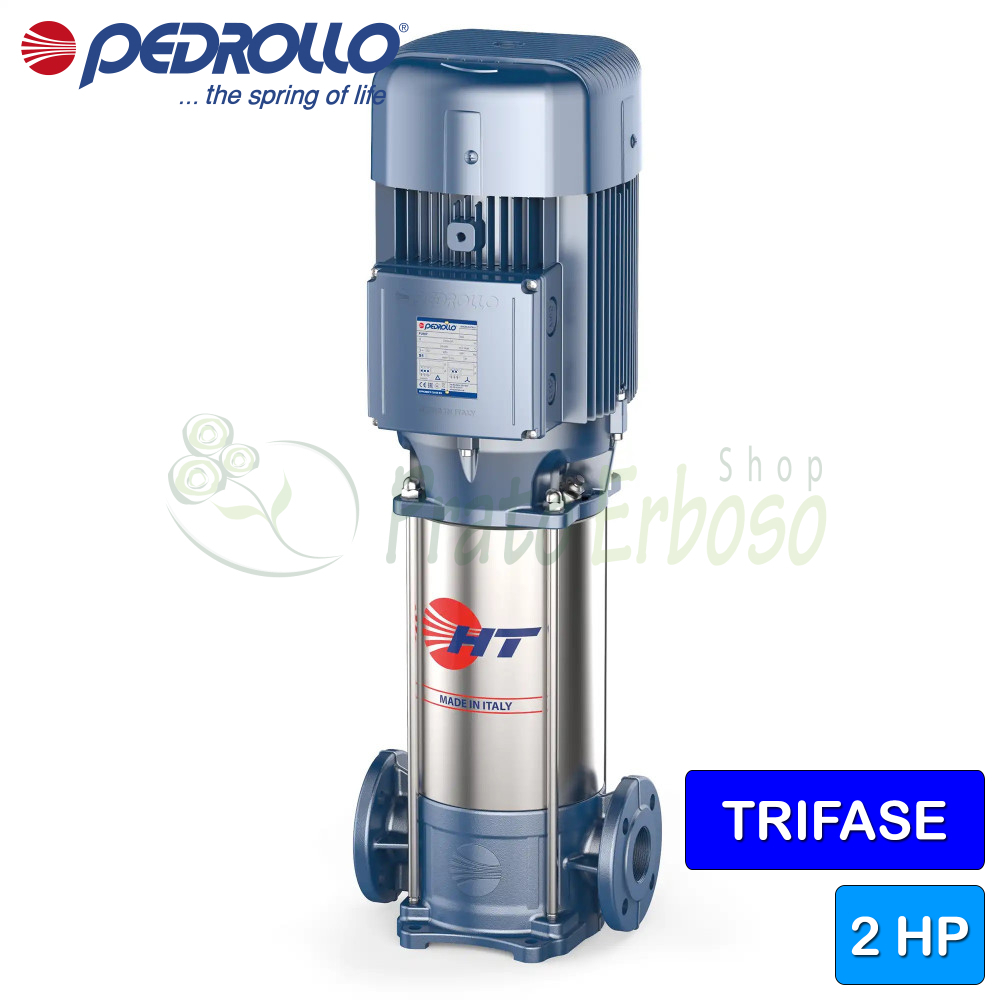

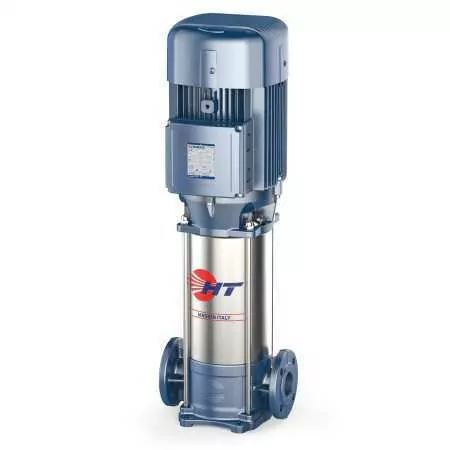

HT 10/3 - Électropompe multicellulaire verticale triphasée 2 CV
Débit jusqu'à 250 l/min (12 m³/h). Monter à 47 m. Moteur de 1,5 kW (2 CV).
L'électropompe centrifuge multi-roues Pedrollo HT 10/3 est idéale pour les applications dans les domaines domestique, civil, agricole et industriel.
Recommandé pour le pompage d'eau propre et de liquides chimiquement non agressifs pour les matériaux composant la pompe.
L'électropompe HT 10/3 est conçue pour garantir des performances hydrauliques élevées combinées à une construction mécanique robuste, compacte et fiable.
Son haut rendement et son adaptabilité aux applications les plus variées le rendent adapté à la distribution d'eau en combinaison avec des réservoirs autoclaves, pour augmenter la pression dans le réseau, pour les installations de lutte contre l'incendie, pour les installations de lavage et pour l'irrigation.
Le débit varie de 30 à 250 litres par minute. La prévalence varie de 13 à 47 mètres.
Le HT 10/3 doit être alimenté avec une tension triphasée, a une puissance de 2 CV et la température du liquide à pomper varie de -15 degrés centigrades à +90.
La pompe est en acier, y compris les 3 roues, et en fonte qui garantissent une longue durée de vie et un rendement élevé de la pompe.
Grâce à la construction à plusieurs étages, le bruit de fonctionnement est particulièrement faible.
L'installation du HT 10/3 doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.
- Connexion moteur
- TROIS PHASES
- Puissance (Kw)
- 1.1
- Puissance (CV)
- 1.5
- Absorption à 230 V (A)
- 5.9
- Absorption à 400 V (A)
- 3.4
- bouche d'aspiration
- 1 "1/2
- Bouche de livraison
- 1 "1/2
- Corps de pompe
- Fonte
- turbine
- Acier inoxydable AISI 304
- Nombre de roues
- 3
- Vilebrequin
- Acier inoxydable AISI 304
- Clapet anti-retour
- non
- Degré de protection
- IP44
- Débit minimal (l./min.)
- 30
- Débit max. (l./min.)
- 250
- Prévalence minimale (m.)
- 13
- Prévalence maximale (m.)
- 47
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation
- Température maximale du liquide (°C)
- +90°C
- Tension du moteur
- 230 V, 400 V
- Hauteur (cm)
- 48.8
- Largeur (cm)
- 28
- Profondeur (cm)
- 23.1
- Poids (kg)
- 34.7
- Garantie (années)
- 2
Roulements
| Roulement moteur côté pompe | 6307 2RS-C3 |
| Roulement moteur côté opposé | 6206 2RS-C3 |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 250 EN 1561 |
| 2.0 - Couvercle | Fonte GJL 250 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 5.1 - Diffuseur | Acier inoxydable EN 1.4301 (AISI 304) |
| 7.2 - Chemise de pompe | Acier inoxydable EN 1.4301 (AISI 304) |
