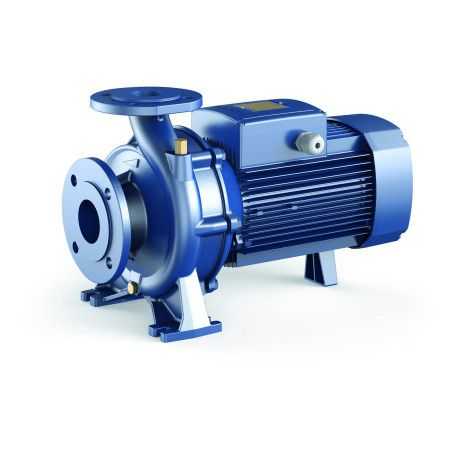

F 50/200AR - Pompe électrique centrifuge normalisée triphasée de 30 CV

Name: F 50/200AR - Pompe électrique centrifuge normalisée triphasée de 30 CV
Brand: Pedrollo
SKU: F 50/200AR
Price: 1794.25 EUR
Availability: InStock

Débit jusqu'à 1800 l/min (108 m³/h). Monter à 69 m. Moteur de 22 kW (30 CV).

Variantes :

Faire une proposition d'achat

Assistance téléphonique pour information avant achat.

Emballage renforcé pour réduire les dommages dus au transport.

Assistance après-vente pour l'installation du produit.

Forniamo tutti i ricambi su questo prodotto.

Description

Utilisé pour l'approvisionnement en eau, les systèmes de lavage, la pressurisation, les systèmes de prévention des incendies, l'irrigation, l'industrie, la circulation de l'eau dans les systèmes de climatisation, l'agriculture.

L'installation doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.

Fiche de données

Connexion moteur: TRIPHASÉ
Puissance (Kw): 22
Puissance (CV): 30
Consommation de courant à 400 V (A): 41,5
bouche d'aspiration: 2"
Bouche de livraison: 2" 1/2
Corps de pompe: Fonte
turbine: Fonte
Nombre de roues: 1
Vilebrequin: Acier inoxydable EN 10088-3 1.4104
Clapet anti-retour: Non
Degré de protection: IP 55
Débit minimum (l./min.): 400
Débit max. (l./min.): 1800
Hauteur manométrique minimale (m.): 53
Hauteur manométrique max. (m.): 69
Emplois: approvisionnement en eau, systèmes de pressurisation, irrigation, systèmes de refroidissement, systèmes de climatisation, systèmes de lavage, systèmes de prévention des incendies
Température maximale du liquide (°C): +90°C
Hauteur (cm): 36
Largeur (cm): 74,3
Profondeur (cm): 31,6
Poids (kg): 141
Garantie (années): 2

Pièces jointes

Fiche technique F

Modèles, courbes de performances et caractéristiques de construction des pompes de la série Pedrollo F.

Télécharger (820.58KB)

Modèles et performances F 50/200

GARS

Trois phases

F50/200C

F50/200B

F50/200A

F 50/200AR

POUVOIR
KW	HP
11	15
15	20
18,5	25
22	30

PERFORMANCE
Q litres/minute	H mètres
400÷1700	44÷30
400÷1700	52÷38
400÷1800	61 ÷ 45
400÷1800	69 ÷ 53

BOUCHE
attendez.	envoyer.
DN65	DN50

Q	m³/heure	24	36	48	60	72	84	96	102	108
Q	l/min	400	600	800	1000	1200	1400	1600	1700	1800
H	mètres	44	44	44	42	39	36	33	30
		52	52	52	50	47	44	40	38
		61	61	60,5	60	57	54	50	48	45
		69	69	68,5	68	65	62	58	56	53

Données de construction du F 50/200A-AR-65-80/160-200

Roulements

Roulement moteur côté pompe	6310ZZ-C3
Roulement moteur côté opposé	6308ZZ-C3

Tenue d'arbre

Type de joint	Garniture mécanique simple
Retrait DN1=450 DN2=350	FN-32 NU
Diamètre BP	32
Anneau fixe LP	Graphite
Bague tournante LP	Céramique
Élastomère LP	NBR

Matériaux

1.0 - Corps de pompe	Fonte GJL 200 EN 1561
3.0 - Turbine	Fonte GJL 200 EN 1561
4.0 - Arbre de pompe	Acier inoxydable EN 1.4057 (AISI 431)
6.0 - Support moteur	EN-AB 46100 aluminium
6.1 - Capot moteur	EN-AB 46100 aluminium
7.0 - Lanterne	Fonte GJL 200 EN 1561
