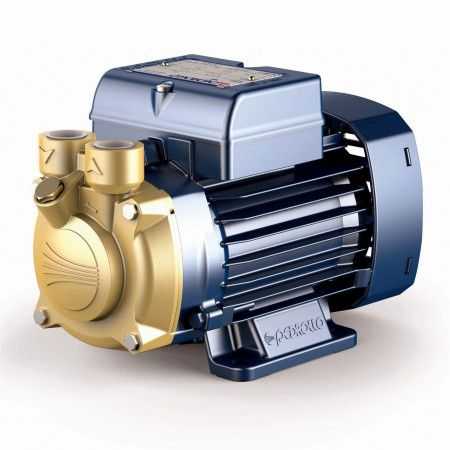

PVm 70 - Pompe électrique avec roue périphérique monophasée de 1 CV

Name: PVm 70 - Pompe électrique avec roue périphérique monophasée de 1 CV
Brand: Pedrollo
SKU: PVm 70
Price: 268.18 EUR
Availability: InStock

Débit jusqu'à 45 l/min (2,7 m³/h). Monter à 74 m. Moteur de 0,75 kW (1 CV).

Variantes :

Faire une proposition d'achat

Assistance téléphonique pour information avant achat.

Emballage renforcé pour réduire les dommages dus au transport.

Assistance après-vente pour l'installation du produit.

Forniamo tutti i ricambi su questo prodotto.

Description

Il est recommandé pour pomper de l'eau propre sans particules abrasives et des liquides chimiquement non agressifs pour les matériaux composant la pompe.

Les caractéristiques de construction de cette pompe en laiton particulièrement compacte constituent une garantie sûre contre la formation de rouille et d'oxydation ; ces caractéristiques suggèrent son utilisation dans le domaine industriel tel que le refroidissement et la climatisation.

L'installation doit être réalisée dans des lieux fermés ou en tout cas protégés des intempéries.

Fiche de données

Connexion moteur: MONOPHASÉ
Puissance (Kw): 0,75
Puissance (CV): 1
Absorption à 230 V (A): 6.3
Condensateur: 25 µF 450 VL
bouche d'aspiration: 3/4"
Bouche de livraison: 3/4"
Corps de pompe: Laiton
turbine: Laiton
Nombre de roues: 1
Vilebrequin: Acier inoxydable AISI 431
Clapet anti-retour: Non
Degré de protection: IP 44
Débit minimum (l./min.): 2
Débit max. (l./min.): 45
Hauteur manométrique minimale (m.): 7
Hauteur manométrique max. (m.): 58
Emplois: systèmes de climatisation
Température maximale du liquide (°C): +90°C
Tension du moteur: 230 V
Hauteur (cm): 18.0
Largeur (cm): 27,6
Profondeur (cm): 13.4
Poids (kg): 10.2
Garantie (années): 2

Pièces jointes

Fiche technique photovoltaïque

Caractéristiques de construction et de fonctionnement. Courbes de fonctionnement, limites d'utilisation et dimensions des pompes de la série Pedrollo PV.

Télécharger (1.04MB)

Modèles et performances PVm

TAPER

monophasé

PVm 60

PVm 81

PVm 65

PVm 70

PVm 90

POUVOIR
KW	HP
0.37	0.50
0.37	0.50
0.60	0.85
0.90	1.20
0.90	1.20

PERFORMANCES
Q litres/min	H mètres
2 ÷ 32	43 ÷ 5
2 ÷ 17	85 ÷ 5
2 ÷ 42	58 ÷ 5
2 ÷ 45	74 ÷ 5
2 ÷ 35	100 ÷ 5

BOUCHE
aspic.	envoyer.
1/2"	1/2"
3/4"	3/4"

Q	m³/heure	0	0.12	0.30	0.60	0.90	1.02	1.2	1.5	1.8	1.9	2.1	2.5	2.7
Q	l/min	0	2	5	10	15	17	20	25	30	32	35	42	45
H	mètres	43	41	37.5	31.5	25.5	23	19.5	13	7.5	5
		85	75	61	38	15	5
		58	55	51	45	39	36	32.5	26	20	17.5	14	5
		74	70	65.5	58	50	47	43	35	28	25	20	9.5	5
		100	95	87	73	59.5	54	46	32	19	13	5

Données de construction du PV 70-90

Roulements

Roulement moteur côté pompe	6203ZZ
Roulement moteur côté opposé	6203ZZ

Joint d'arbre

Type de joint	Garniture mécanique simple
Modèle côté pompe	ST1-12
Diamètre BP	12
Anneau fixe LP	Carbure de silicium
Bague tournante LP	Graphite
Elastomère LP	NBR

Mat

1.0 - Corps de pompe	Laiton CW617N EN 12165
2.1 - Couvercle porte-joint	Laiton CW617N EN 12165
3.0 - Turbine	Laiton CW617N EN 12165
4.0 - Arbre de pompe	Acier inoxydable EN 1.4057 (AISI 431)
6.0 - Support moteur	Aluminium EN-AB 46100
6.1 - Capot moteur	Aluminium EN-AB 46100
7.0 - Lanterne	Aluminium EN-AB 46100
