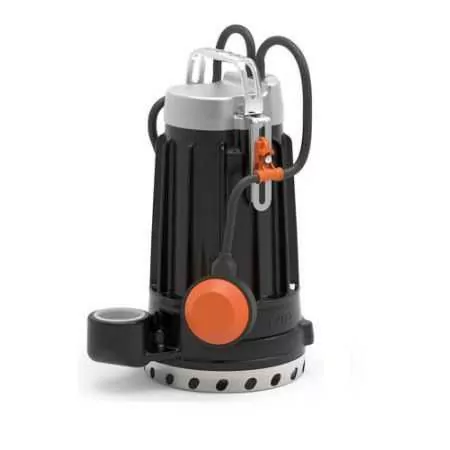

Pompe électrique triphasée en fonte DC 20 - 1 CV pour eau claire
Débit jusqu'à 250 l/min (15 m³/h). Monter à 20 m. Moteur de 0,75 kW (1 CV).
Assistance téléphonique pour information avant achat.
Assistance après-vente pour l'installation du produit.
Description
Nouvelle version de la série DC entièrement conçue et rendue encore plus fiable avec l'introduction de la double garniture mécanique et le traitement par cataphorèse de toutes les pièces en fonte.
Les pompes submersibles DC, réalisées en fonte d'épaisseur considérable, d'une robustesse, d'une résistance à l'abrasion et d'une durabilité exceptionnelles, sont recommandées pour l'évacuation des eaux claires ou légèrement sales.
Ils se distinguent par leur robustesse et leur fiabilité dans les installations fixes à fonctionnement automatique.
Fiche technique
- Connexion moteur
- TROIS PHASES
- Puissance (CV)
- 1
- Absorption à 400V (A)
- 2.4
- Port de livraison
- 1 "1/2
- Pompe corporelle
- Fonte
- Turbine
- Technopolymère
- Nombre de roues
- 1
- Arbre moteur
- Acier inoxydable AISI 431
- Clapet anti-retour
- non
- Degré de protection
- IP68
- Débit min. (l./min.)
- 25
- Débit max (l./min.)
- 250
- Tête min (m.)
- 8
- Tête max (m.)
- 20
- Longueur de câble (m)
- dix
- Les emplois
- drainage, sécher, eaux légèrement sales
- Température du liquide max. (° C)
- 40
- Hauteur (cm)
- 32.2
- Poids (kg)
- 16.1
- Garantie
- 2
Modèles DC et performances
|
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Données de construction de la série DC
Roulements
| Roulement moteur côté pompe | 6203ZZ |
| Roulement moteur côté opposé | 6203ZZ |
Tenue d'arbre
| Type de joint | Double garniture mécanique dans la chambre à huile |
| Diamètre ML | 14 |
| Anneau fixe LM | Carbure de silicium |
| Bague tournante LM | Graphite |
| Élastomère LM | NBR |
| Retrait DN1=450 DN2=350 | MG1-14D SIC |
| Diamètre BP | 14 |
| Anneau fixe LP | Carbure de silicium |
| Bague tournante LP | Carbure de silicium |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 200 EN 1561 |
| 2.2 - Couvercle d'aspiration | Acier inoxydable EN 1.4301 (AISI 304) |
| 3.0 - Turbine | Technopolymère renforcé |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 6.0 - Support moteur | Fonte GJL 200 EN 1561 |
| 6.1 - Capot moteur | Technopolymère renforcé |
| 7.0 - Lanterne | Acier inoxydable EN 1.4301 (AISI 304) |
| 8.0 - Grille/Filtre d'aspiration | Acier inoxydable EN 1.4301 (AISI 304) |
Comparer avec des produits similaires
 Pompe électrique triphasée en fonte DC 20 - 1 CV pour eau claireCe produit Débit jusqu'à 250 l/min (15 m³/h). Monter à 20 m. Moteur de 0,75 kW (1 CV). |  Pompe électrique triphasée en fonte DC 10 - 1 HP pour eau claireDébit jusqu'à 300 l/min (18 m³/h). Montez jusqu'à 15,5 m. Moteur de 0,75 kW (1 CV). |  Pompe électrique triphasée en fonte DC 30 - 1,5 CV pour eaux clairesDébit jusqu'à 275 l/min (16,5 m³/h). Monter jusqu'à 26 m. Moteur de 1,1 kW (1,5 CV). | |
|---|---|---|---|
| Connexion moteur | Connexion moteur TROIS PHASES | Connexion moteur TROIS PHASES | Connexion moteur TROIS PHASES |
| Puissance (CV) | Puissance (CV) 1 | Puissance (CV) 1 | Puissance (CV) 1.5 |
| Absorption à 400V (A) | Absorption à 400V (A) 2.4 | Absorption à 400V (A) 2.0 | Absorption à 400V (A) 3.0 |
| Port de livraison | Port de livraison 1 "1/2 | Port de livraison 1 "1/2 | Port de livraison 1 "1/2 |
| Pompe corporelle | Pompe corporelle Fonte | Pompe corporelle Fonte | Pompe corporelle Fonte |
| Turbine | Turbine Technopolymère | Turbine Technopolymère | Turbine Technopolymère |
| Nombre de roues | Nombre de roues 1 | Nombre de roues 1 | Nombre de roues 1 |
| Arbre moteur | Arbre moteur Acier inoxydable AISI 431 | Arbre moteur Acier inoxydable AISI 431 | Arbre moteur Acier inoxydable AISI 431 |
| Clapet anti-retour | Clapet anti-retour non | Clapet anti-retour non | Clapet anti-retour non |
| Degré de protection | Degré de protection IP68 | Degré de protection IP68 | Degré de protection IP68 |
| Débit min. (l./min.) | Débit min. (l./min.) 25 | Débit min. (l./min.) 25 | Débit min. (l./min.) 25 |
| Débit max (l./min.) | Débit max (l./min.) 250 | Débit max (l./min.) 300 | Débit max (l./min.) 275 |
| Tête min (m.) | Tête min (m.) 8 | Tête min (m.) 3 | Tête min (m.) 9 |
| Tête max (m.) | Tête max (m.) 20 | Tête max (m.) 16 | Tête max (m.) 26 |
| Longueur de câble (m) | Longueur de câble (m) dix | Longueur de câble (m) dix | Longueur de câble (m) dix |
| Les emplois | Les emplois drainage, sécher, eaux légèrement sales | Les emplois drainage, sécher, eaux légèrement sales | Les emplois drainage, sécher, eaux légèrement sales |
| Température du liquide max. (° C) | Température du liquide max. (° C) 40 | Température du liquide max. (° C) 40 | Température du liquide max. (° C) 40 |
| Hauteur (cm) | Hauteur (cm) 32.2 | Hauteur (cm) 32.2 | Hauteur (cm) 33,7 |
| Poids (kg) | Poids (kg) 16.1 | Poids (kg) 16.1 | Poids (kg) 17.8 |
| Garantie | Garantie 2 | Garantie 2 | Garantie 2 |
