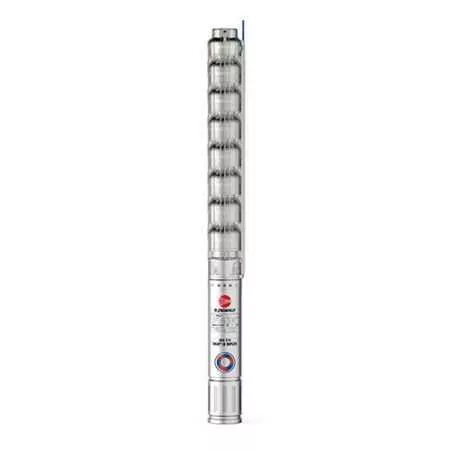

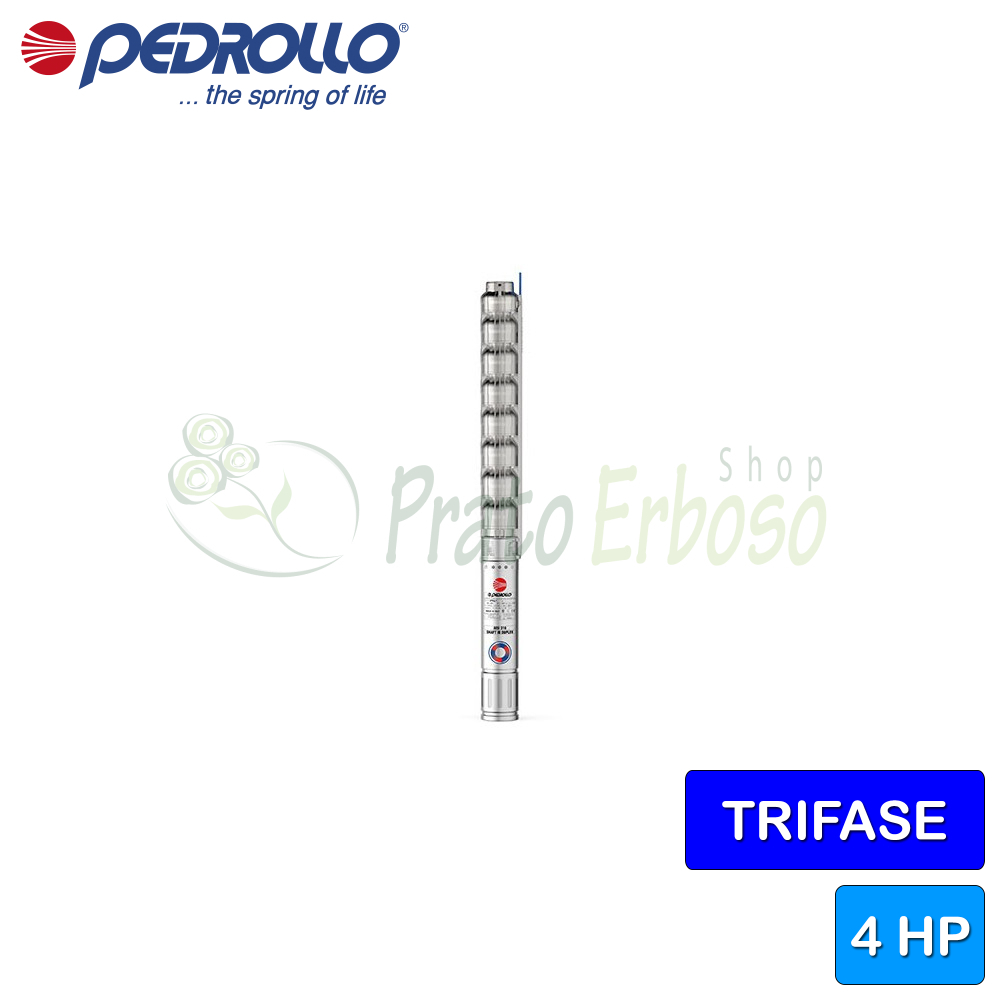

Pompe électrique submersible triphasée 4HR 10/20 - PS - 4 CV

Name: Pompe électrique submersible triphasée 4HR 10/20 - PS - 4 CV
Brand: Pedrollo
SKU: 4HR 10/20 - PS
Price: 2404.86 EUR
Availability: InStock

Débit jusqu'à 250 l/min (15 m³/h). Hauteur de refoulement jusqu'à 115 mètres. Moteur de 3 kW (4 CV).

Variantes :

Faire une proposition d'achat

Assistance téléphonique pour information avant achat.

Assistance après-vente pour l'installation du produit.

Emballage renforcé pour réduire les dommages dus au transport.

Forniamo tutti i ricambi su questo prodotto.

Description

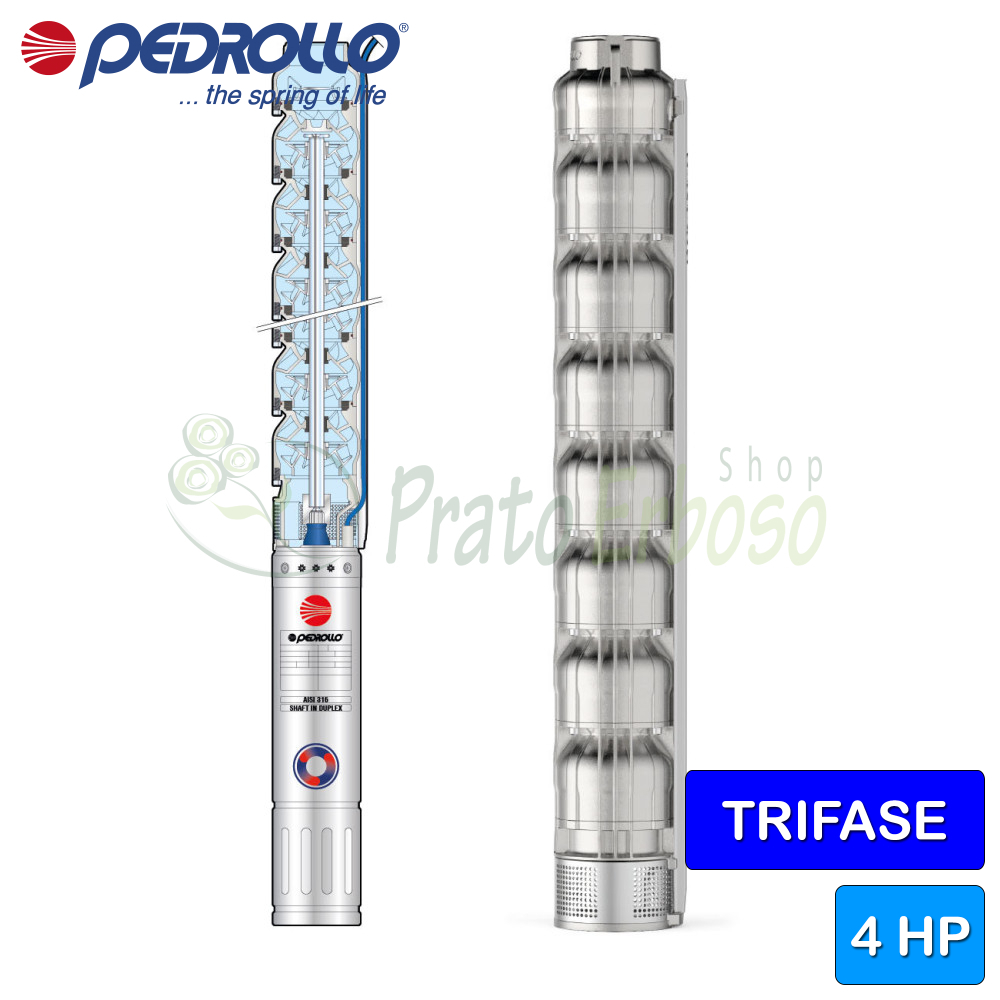

La pompe électrique submersible 4HR 10/20 - PS de la série 4HR de Pedrollo garantit une longue durée de vie.

Recommandé pour les installations agricoles, civiles et industrielles.

Convient à la distribution d'eau en association avec des réservoirs sous pression, à l'irrigation, à la surpression et aux systèmes de lutte contre l'incendie.

Le moteur du 4HR 10/20 - PS est encapsulé dans un bain d'eau.

Il peut être installé jusqu'à 200 mètres sous le niveau de l'eau, aussi bien horizontalement que verticalement.

Fiche de données

Connexion moteur: TRIPHASÉ
Puissance (Kw): 3
Puissance (CV): 4
Bouche de livraison: 2"
Corps de pompe: Acier inoxydable AISI 304
turbine: Acier inoxydable AISI 304
Nombre de roues: 20
Vilebrequin: Acier inoxydable AISI 304
Clapet anti-retour: Oui
Degré de protection: IP 68
Débit minimum (l./min.): 50
Débit max. (l./min.): 250
Hauteur manométrique minimale (m.): 28
Hauteur manométrique max. (m.): 115
Longueur du câble (m.): 3.6
Emplois: approvisionnement en eau, systèmes de pressurisation, irrigation, systèmes de prévention des incendies
Température maximale du liquide (°C): +35°C
Hauteur (cm): 209
Diamètre extérieur (cm): 10
Poids (kg): 49,2
Garantie (années): 2

Pièces jointes

Fiche technique 4HR

Performances, caractéristiques de construction et courbes de fonctionnement des pompes de la série Pedrollo 4HR avec PD rebobinable et moteur PS encapsulé.

Télécharger (1.34MB)

Modèles 4HR 10 et performances

GARS

Trois phases

4H 10/5

4H 10/7

4H 10/10

4H 10/15

4H 10/20

4H 28/10

POUVOIR
KW	HP
0,75	1
1.1	1,5
1,5	2.2
2.2	3
3	4
4	5.5

IMPULSEURS
nombre
5
7
Dix
15
20
28

PERFORMANCE
Q litres/minute	H mètres
50÷250	28,5 ÷ 7
50÷250	40 ÷ 10
50÷250	62 ÷ 15
50÷250	57,5 ÷ 14
50÷250	115÷28
50÷250	161÷39

BOUCHE
DN
2"

Q	m³/heure	0	3.0	6.0	7.5	9.0	10.5	12,0	13.5	15,0
Q	l/min	0	50	100	125	150	175	200	225	250
H	mètres	28,5	25,5	22,5	20,7	18.6	16.3	13.6	10.5	7
		40	36	31,5	29	26	23	19	14.7	Dix
		57,5	51,5	45	41,5	37	32,5	27	21	14
		86	77	67,5	62	56	49	40,5	31,5	21
		115	103	90	83	74	65	54,5	42	28
		161	144	126	116	104	91	76	60	39

Données de construction de la série 4HR

Roulements

Roulement de pompe - partie fixe	Élastomère spécial
Roulement de pompe - partie tournante	Acier inoxydable EN 1.4301 (AISI 304)

Tenue d'arbre

Matériaux

1.3 - Corps de livraison	Acier inoxydable EN 1.4301 (AISI 304)
3.0 - Turbine	Acier inoxydable EN 1.4301 (AISI 304)
4.0 - Arbre de pompe	Acier inoxydable EN 1.4301 (AISI 304)
4.2 - Articulation de remorquage	Acier inoxydable EN 1.4301 (AISI 304)
5.1 - Diffuseur	Acier inoxydable EN 1.4301 (AISI 304)
5.2 - Bague d'usure	Élastomère spécial
7.0 - Lanterne	Acier inoxydable EN 1.4301 (AISI 304)
7.1 - Clapet anti-retour	Acier inoxydable EN 1.4301 (AISI 304)
7.3 - Cache câble	Acier inoxydable EN 1.4301 (AISI 304)
8.0 - Grille/Filtre d'aspiration	Acier inoxydable EN 1.4301 (AISI 304)
