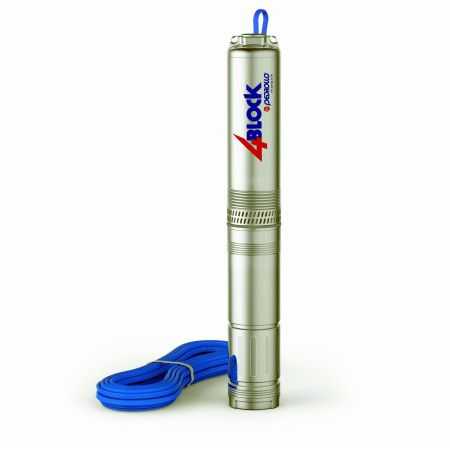

4BLOCKm 4/13 (30m) - Pompe électrique submersible monophasée 1,5 CV

Name: 4BLOCKm 4/13 (30m) - Pompe électrique submersible monophasée 1,5 CV
Brand: Pedrollo
SKU: 4BLOCKm 4/13 30m
Price: 455.69 EUR
Availability: InStock

Débit jusqu'à 100 l/min (6 m³/h). Monter à 102 m. Moteur de 1,1 kW (1,5 CV). 30 mètres de câble.

Variantes :

Faire une proposition d'achat

Assistance téléphonique pour information avant achat.

Emballage renforcé pour réduire les dommages dus au transport.

Assistance après-vente pour l'installation du produit.

Forniamo tutti i ricambi su questo prodotto.

Description

Électropompe submersible monobloc en acier inoxydable prête à installer. Il est complet avec : condensateur, protection thermique moteur intégrée et câble d'alimentation de 30 mètres.

Le PEDROLLO 4BLOCKm 4/13 a un débit qui varie de 20 à 100 litres par minute avec une hauteur de chute de 32,5 à 102 mètres.

Il est recommandé pour l'approvisionnement en eau propre des puits même en présence de sable jusqu'à 150 grammes par mètre cube.

En raison de ses hautes performances et de sa fiabilité, il est recommandé pour une utilisation dans le secteur domestique, pour la distribution automatique d'eau en combinaison avec des autoclaves, pour l'irrigation, etc.

Fiche de données

Connexion moteur: MONOPHASÉ
Puissance (Kw): 1.1
Puissance (CV): 1,5
Absorption à 230 V (A): 8
Condensateur: 35 µF 450 VL
Bouche de livraison: 1" 1/4
Corps de pompe: Acier inoxydable AISI 304
turbine: Lexan
Nombre de roues: 13
Vilebrequin: Acier inoxydable EN 10088-3 1.4104
Clapet anti-retour: Non
Degré de protection: IP 68
Débit minimum (l./min.): 20
Débit max. (l./min.): 100
Hauteur manométrique minimale (m.): 32,5
Hauteur manométrique max. (m.): 102
Longueur du câble (m.): 20
Emplois: irrigation
Température maximale du liquide (°C): +35°C
Hauteur (cm): 92,5
Diamètre extérieur (cm): 10
Poids (kg): 17
Garantie (années): 2

Pièces jointes

Fiche technique 4BLOCK

Caractéristiques de construction et de fonctionnement. Courbes de travail, limites d'utilisation et dimensions des pompes de la série Pedrollo 4BLOCK.

Télécharger (1.55MB)

4BLOCKm 4 modèles et performances

TAPER

monophasé

4BLOCKm 4/4

4BLOCKm 4/6

4BLOCKm 4/8

4BLOCKm 4/13

POUVOIR
KW	HP
0.37	0.50
0.55	0.75
0.75	1
1.1	1.5

IMPULSEURS

nombre

PERFORMANCES
Q litres/min	H mètres
20 ÷ 100	31,5 ÷ 10
20 ÷ 100	47 ÷ 15
20 ÷ 100	63 ÷ 20
20 ÷ 100	102 ÷ 32,5

BOUCHE
DN
1 1/4"

Q	m³/heure	0	1.2	1.5	2.4	3.6	4.5	6.0
Q	l/min	0	20	25	40	60	75	100
H	mètres	31.5	30	29.5	27.5	23.8	19.8	10
		47	44.5	44	41	35.5	29.5	15
		63	59.5	58.5	55	47.5	39.5	20
		102	97	95	89	77	64.5	32.5

Données de construction de la série 4BLOCK

Roulements

Roulement moteur côté pompe	6203
Roulement moteur côté opposé	6203

Tenue d'arbre

Type de joint	Garniture mécanique simple dans la chambre à huile
Modèle côté moteur	ST1-16
Diamètre ML	16
Anneau fixe LM	Céramique
Bague tournante LM	Graphite
Élastomère LM	NBR

Matériaux

1.3 - Corps de livraison	Acier inoxydable EN 1.4301 (AISI 304)
2.1 - Couvercle porte-joint	Laiton CW617N EN 12165
3.0 - Turbine	Résine acétal POM
4.0 - Arbre de pompe	Acier inoxydable EN 1.4301 (AISI 304)
4.1 - Vilebrequin	Acier inoxydable EN 1.4057 (AISI 431)
5.0 - Boîte du stade	Acier inoxydable EN 1.4301 (AISI 304)
5.1 - Diffuseur	Technopolymère renforcé
6.2 - Chemise moteur	Acier inoxydable EN 1.4301 (AISI 304)
7.0 - Lanterne	Technopolymère renforcé
7.2 - Chemise à pompe	Acier inoxydable EN 1.4301 (AISI 304)
7.3 - Cache câble	Acier inoxydable EN 1.4301 (AISI 304)
8.0 - Grille/Filtre d'aspiration	Acier inoxydable EN 1.4301 (AISI 304)
