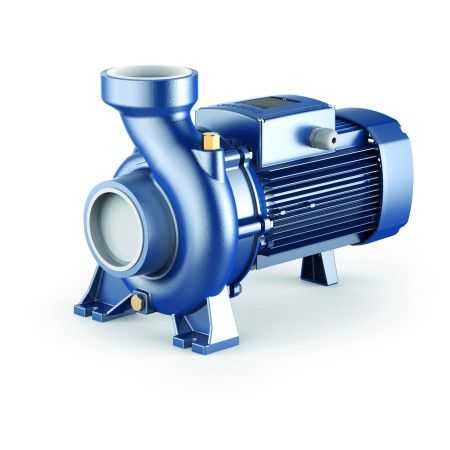

HF 20B – Dreiphasen-Elektrokreiselpumpe mit 4 PS Pedrollo - 1

-42%

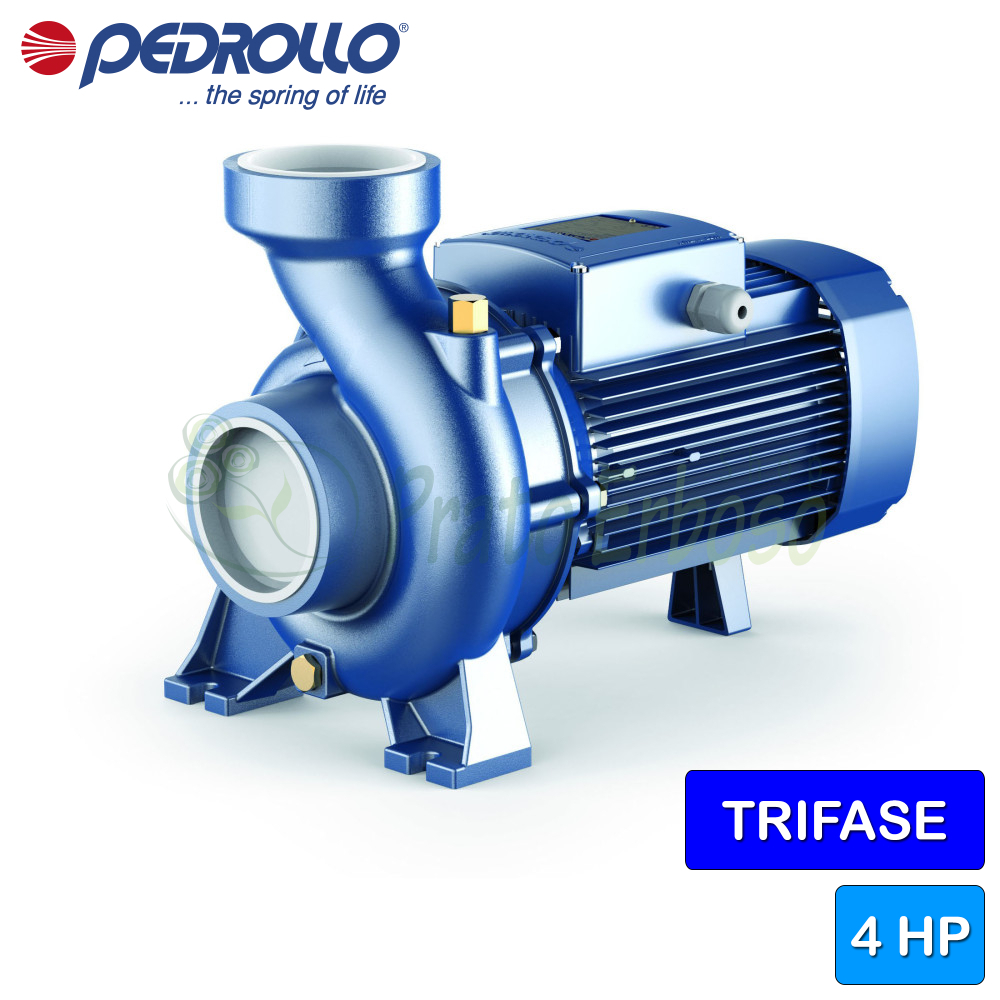

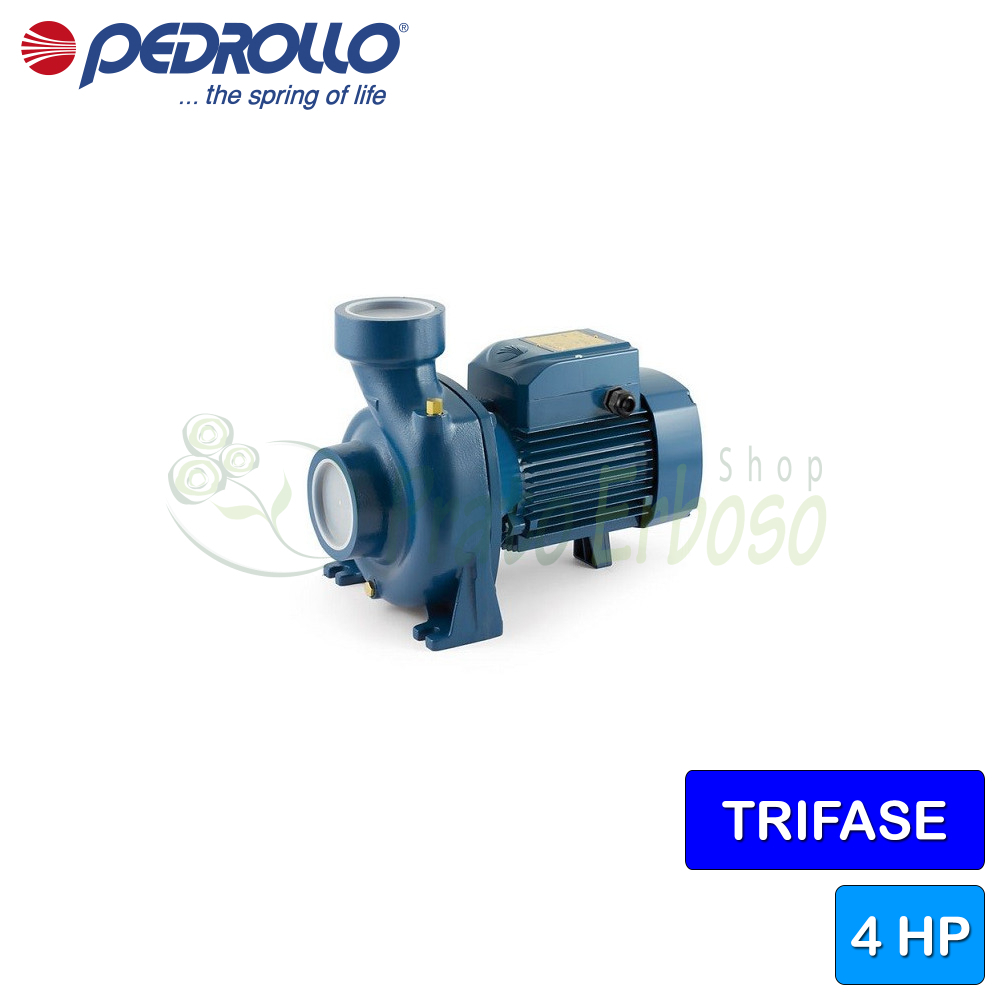

HF 20B - 4 PS dreiphasige elektrische Kreiselpumpe

Name: HF 20B - 4 PS dreiphasige elektrische Kreiselpumpe
Brand: Pedrollo
SKU: HF 20B
Price: 667.27 EUR
Availability: InStock

Fördermenge bis zu 1700 l/min (102 m³/h). Förderhöhe bis zu 19 m. 3 kW (4 PS) Motor.

Varianten:

Kaufvorschlag machen

Telefonischer Support für Informationen vor dem Kauf.

Verstärkte Verpackung zur Reduzierung von Transportschäden.

After-Sales-Unterstützung für die Produktinstallation.

Wir liefern alle Ersatzteile für dieses Produkt.

Description

Die elektrische Kreiselpumpe HF 20B aus der HF-Serie von Pedrollo ist effizient und bietet eine hohe Förderhöhe.

Pedrollo hat die Pumpe aus Materialien wie Gusseisen und zwei Arten von Edelstahl, AISI 304 und 431, hergestellt, um ein solides und widerstandsfähiges Ergebnis zu erzielen.

Geeignet für Personen mit langen Arbeitssitzungen. Hohe Durchflussraten sind erwünscht, jedoch fehlen entsprechende Daten.

Die HF 20B wird für den Einsatz in Landwirtschaft und Industrie empfohlen. Sie eignet sich für die Oberflächen- und Beregnung sowie für die Wasserentnahme aus Seen, Flüssen und Brunnen.

Data sheet

Motoranschluss: DREIPHASIG
Leistung (kW): 3
Leistung (PS): 4
Aufnahme bei 230 V (A): 12.8
Stromaufnahme bei 400V (A): 7,5
Saugmund: 4"
Liefermund: 4"
Pumpenkörper: Gusseisen
Laufrad: Gusseisen
Anzahl der Laufräder: 1
Kurbelwelle: Edelstahl AISI 431
Rückschlagventil: NEIN
Schutzart: IP 44
Mindestdurchflussrate (l/min.): 400
Max. Durchflussrate (l/min.): 1700
Min. Kopf (m.): 7
Max. Förderhöhe (m.): 19
Jobs: Wasserversorgung, Bewässerung, Kühlsysteme, Tanktransfer
Max. Flüssigkeitstemperatur (°C): +90°C
Motorspannung: 400 V.
Höhe (cm): 31.2
Breite (cm): 45,3
Tiefe (cm): 25,5
Gewicht (kg): 37,2
Garantie (Jahre): 2

Attachments

High-Flow-HF-Datenblatt

Konstruktions- und Betriebseigenschaften. Arbeitskurven, Einsatzgrenzen und Abmessungen der Pedrollo High-Flow-Pumpen der HF-Serie.

Download (357.54KB)

HF-Modelle und Leistungen – Hohe Durchflussraten

KERL

einzelphase

HF 4

HF 6C

HF 6B

HF 6A

HF 8B

HF 8A

HF 20B

HF 20A

HF 30B

HF 30A

LEISTUNG
KW	PS
0,75	1
1.1	1.5
1.5	2
2.2	3
3	4
4	5.5
3	4
4	5.5
5.5	7.5
7.5	10

LEISTUNG
Q Liter/Min	H Meter
200 ÷ 800	9,8 ÷ 4
200 ÷ 1000	12 ÷ 4
200 ÷ 1100	14,8 ÷ 5
200 ÷ 1200	18,5 ÷ 6
200 ÷ 1200	21,5 ÷ 9
200 ÷ 1200	24,5 ÷ 13
400 ÷ 1700	19 ÷ 7
400 ÷ 1700	21,5 ÷ 10
600 ÷ 2400	18 ÷ 10
600 ÷ 2400	23 ÷ 15

MUND
Warten.	schicken.
2 1/2"	2 1/2"
3"	3"
4"	4"

Q	m³/Stunde	0	12	18	24	30	36	42	48	54	60	66	72	87	102	114	129	144
Q	l/min	0	200	300	400	500	600	700	800	900	1000	1100	1200	1450	1700	1900	2150	2400
H	Meter	9.8	9.5	9.1	8.5	7.6	6.6	5.4	4
		12	12	11.8	11.4	10.8	10	8.9	7.6	6	4
		14.8	14.8	14.6	14.2	13.6	12.8	11.8	10.5	9	7.2	5
		18.5	18.1	17.8	17.4	16.8	16	14.9	13.7	12.2	10.4	8.4	6
		21.5	21.5	21.4	21.1	20.7	20	19.1	17.8	16.2	14.3	11.9	9
		24.5	24.5	24.4	24.1	23.6	23	22.1	21	19.5	17.7	15.6	13
		19	-	-	19	18.8	18.4	18	17.5	16.8	16.1	15.2	14.2	11	7
		21.5	-	-	21.5	21.3	20.9	20.5	19.9	19.2	18.5	17.6	16.6	13.7	1O
		18	-	-	-	-	18	17.9	17.9	17.8	17.6	17.4	17.2	16.4	15.3	14.2	12.3	10
		23	-	-	-	-	23	22.9	22.9	22.8	22.6	22.4	22.2	21.4	20.4	19.2	17.3	15

Baudaten der HF 8B-20B

Abschnitt der Hochflusspumpe Pedrollo HF 8B

Lager

Pumpenseitiges Motorlager	6206ZZ-C3
Motorlager auf der gegenüberliegenden Seite	6205ZZ

Wellendichtung

Art der Dichtung	Einzelne Gleitringdichtung
Pumpenseitiges Modell	FN-20
LP-Durchmesser	20
LP mit festem Ring	Graphit
Rotierender Ring LP	Keramik
LP-Elastomer	NBR

Mat

1.0 - Pumpenkörper	Gusseisen GJL 200 EN 1561
2.1 - Dichtungshalterabdeckung	Gusseisen GJL 200 EN 1561
3.0 - Laufrad	Messing CW617N EN 12165
4.0 - Pumpenwelle	Edelstahl EN 1.4057 (AISI 431)
6.0 - Motorhalter	Aluminium EN-AB 46100
6.1 - Motorabdeckung	Aluminium EN-AB 46100
7.0 - Laterne	Aluminium EN-AB 46100
