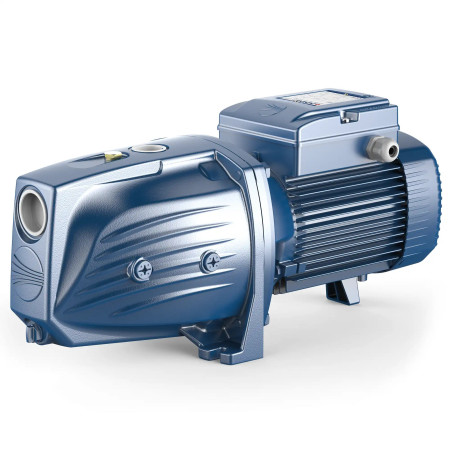

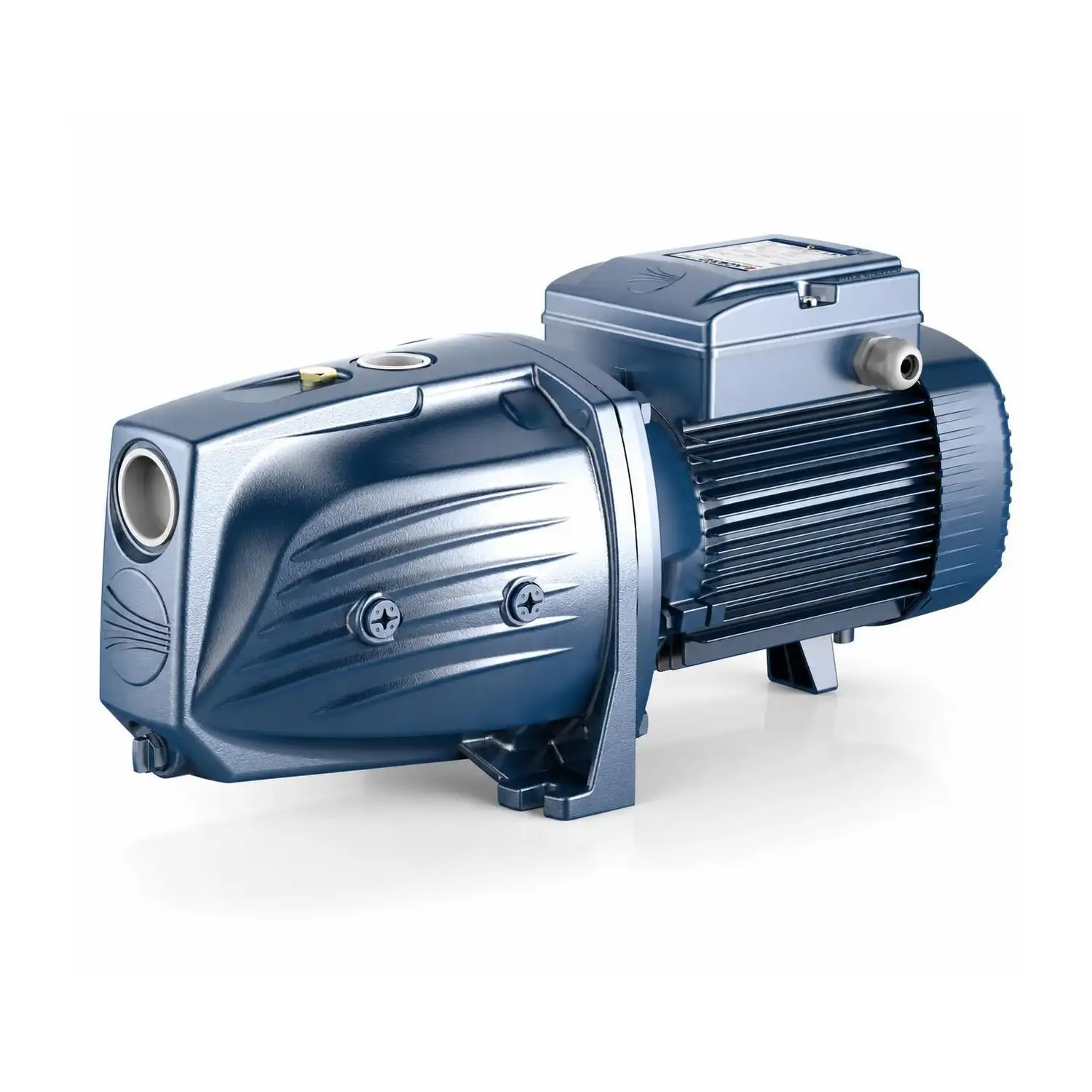

Pompe électrique auto-amorçante monophasée JSWm 3AH - 3 CV
Débit jusqu'à 80 l/min (4,8 m³/h). Hauteur de refoulement jusqu'à 97 m. Moteur de 2,2 kW (3 CV).
La pompe électrique auto-amorçante Pedrollo JSWm 3AH est conçue pour aspirer l'eau même en présence d'air mélangé au liquide pompé.
Grâce à sa fiabilité et à sa facilité d'utilisation, il est recommandé pour le pompage d'eau propre en milieu domestique, notamment pour la distribution d'eau en association avec des réservoirs sous pression de petite ou moyenne taille, pour l'irrigation des potagers et des jardins, etc.
La capacité d'aspiration du JSWm 3AH peut atteindre 9 mètres.
Le débit varie de 5 à 95 litres par minute. La hauteur de refoulement varie de 15 à 72 mètres.
Il doit être alimenté par une tension monophasée, avoir une puissance de 3 CV et la température du liquide à pomper varie de -15 degrés centigrades à +40.
La JSWm 3AH est fabriquée à partir de matériaux tels que la fonte, le noryl et l'acier inoxydable AISI 431, ce qui confère à la pompe une bonne résistance et une bonne solidité.
L'installation doit être effectuée dans des espaces clos et bien ventilés, ou en tout cas à l'abri des intempéries.
- Connexion moteur
- MONOPHASÉ
- Puissance (Kw)
- 2.2
- Puissance (CV)
- 3
- Absorption à 230 V (A)
- 12,7
- bouche d'aspiration
- 1" 1/4
- Bouche de livraison
- 1"
- Corps de pompe
- Fonte
- turbine
- Acier inoxydable AISI 304
- Nombre de roues
- 1
- Vilebrequin
- Acier inoxydable AISI 304
- Clapet anti-retour
- Non
- Degré de protection
- IP 44
- Débit minimum (l./min.)
- 52
- Débit max. (l./min.)
- 97
- Hauteur manométrique minimale (m.)
- 10
- Hauteur manométrique max. (m.)
- 80
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation, transfert de réservoir
- Température maximale du liquide (°C)
- +40°C
- Hauteur (cm)
- 24.0
- Largeur (cm)
- 20,6
- Profondeur (cm)
- 54,2
- Poids (kg)
- 28,4
- Garantie (années)
- 2
|
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Roulements
| Roulement moteur côté pompe | 6204ZZ |
| Roulement moteur côté opposé | 6204ZZ |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 200 EN 1561 |
| 2.1 - Couvercle porte-joint | Fonte GJL 200 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 3.1 - Groupe éjecteur | Technopolymère renforcé |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 6.0 - Support moteur | EN-AB 46100 aluminium |
| 7.0 - Lanterne | EN-AB 46100 aluminium |
