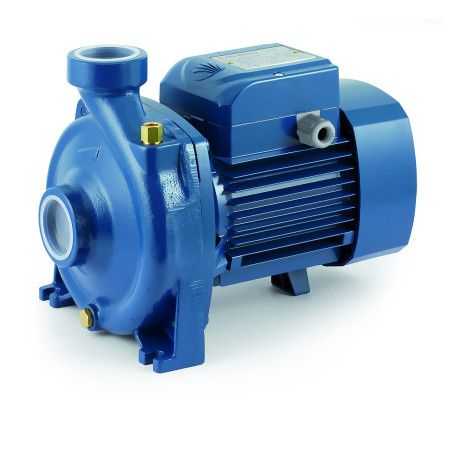

HFm 70C - Électropompe centrifuge monophasée 1,5 HP

Name: HFm 70C - Électropompe centrifuge monophasée 1,5 HP
Brand: Pedrollo
SKU: HFm 70C
Price: 314.88 EUR
Availability: InStock

Débit jusqu'à 300 l/min (18 m³/h). Monter à 29 m. Moteur de 1,1 kW (1,5 CV).

Variantes :

Faire une proposition d'achat

Assistance téléphonique pour information avant achat.

Emballage renforcé pour réduire les dommages dus au transport.

Assistance après-vente pour l'installation du produit.

Forniamo tutti i ricambi su questo prodotto.

Description

Les pompes PEDROLLO de la ligne HF à débit moyen sont recommandées pour les environnements civils et agricoles.

Le PEDROLLO HF 70C a un débit qui varie de 50 à 300 litres par minute avec une prévalence de 29 à 15 mètres.

Les rendements élevés pouvant être obtenus et la possibilité d'une utilisation continue rendent l'utilisation de cette pompe électrique avantageuse pour l'irrigation par flux ou par pluie, pour le prélèvement d'eau des lacs, rivières, puits ou pour les utilisations industrielles les plus variées caractérisées par la nécessité de créer des débits en hauteur moyenne-basse

L'installation doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.

Fiche de données

Connexion moteur: MONOPHASÉ
Puissance (Kw): 1.1
Puissance (CV): 1,5
Absorption à 230 V (A): 8
Condensateur: 25 µF 450 VL
bouche d'aspiration: 1" 1/2
Bouche de livraison: 1" 1/2
Corps de pompe: Fonte
turbine: Laiton
Nombre de roues: 1
Vilebrequin: Acier inoxydable EN 10088-3 1.4104
Clapet anti-retour: Non
Degré de protection: IP 44
Débit minimum (l./min.): 50
Débit max. (l./min.): 300
Hauteur manométrique minimale (m.): 15
Hauteur manométrique max. (m.): 29
Emplois: approvisionnement en eau, irrigation, systèmes de refroidissement, transfert de réservoir
Température maximale du liquide (°C): +90°C
Tension du moteur: 230 V
Hauteur (cm): 26,9
Largeur (cm): 37,3
Profondeur (cm): 21,6
Poids (kg): 1.8
Garantie (années): 2

Pièces jointes

Fiche technique débits moyens HF

Modèles, courbes de performances et caractéristiques de construction des pompes Pedrollo de la série HF débits moyens.

Télécharger (350.74KB)

Modèles et performances HFm - Moyennes gammes

GARS

monophasé

HFm50B

HFm 50A

HFm51B

HFm51A

HFm70C

HFm70B

HFm5B

HFm5A

HFm5BM

HFm 5h du matin

POUVOIR
KW	HP
0,37	0,50
0,55	0,75
0,55	0,75
0,75	1
1.1	1,5
1,5	2
0,75	1
1.1	1,5
1.1	1,5
1,5	2

PERFORMANCE
Q litres/minute	H mètres
50÷300	10 ÷ 4
50÷300	12÷6
50÷300	18,2 ÷ 5,4
50÷300	21,2 ÷ 8,4
50÷300	29 ÷ 15
50÷300	33÷19
100÷500	13,7 ÷ 5
100÷600	14,5 ÷ 3
100÷600	19 ÷ 6
100÷600	22÷10

BOUCHE
attendez.	envoyer.
1 1/2"	1 1/2"
2"	2"

Q	m³/heure	0	3	6	9	12	15	18	21	24	30	36
Q	l/min	0	50	100	150	200	250	300	350	400	500	600
H	mètres	Dix	Dix	9.5	8.5	7.5	6	4
		12	12	11.5	11	9.6	8	6
		18.2	17.2	16	14	11.5	9	5.4
		21.2	20.2	19	17	14.5	11.6	8.4
		29	28	26,5	24,5	22	18,5	15
		33	32	30,5	28,5	26	22,5	19
		13.7	-	13.2	13	12,5	11.6	10.5	9.2	8	5
		14.5	-	13.8	13.5	13.2	12.6	11.8	10.5	9.2	6.5	3
		19	-	18,5	18	17	16	15.2	14	12,8	9.7	6
		22	-	21,5	21	20,5	19,8	19	18	16,8	13.8	Dix

Données de construction du HF 70C-70B-70A-5 BM-5 AM

Coupe de la pompe à débit moyen Pedrollo HF

Roulements

Roulement moteur côté pompe	6204ZZ
Roulement moteur côté opposé	6204ZZ

Joint d'arbre

Type de joint	Garniture mécanique simple
Modèle côté pompe	FN-18
Diamètre BP	18
Anneau fixe LP	Graphite
Bague tournante LP	Céramique
Elastomère LP	NBR

Mat

1.0 - Corps de pompe	Fonte GJL 200 EN 1561
2.1 - Couvercle porte-joint	Fonte GJL 200 EN 1561
3.0 - Turbine	Laiton CW617N EN 12165
4.0 - Arbre de pompe	Acier inoxydable EN 1.4057 (AISI 431)
6.0 - Support moteur	Aluminium EN-AB 46100
6.1 - Capot moteur	Aluminium EN-AB 46100
7.0 - Lanterne	Aluminium EN-AB 46100
