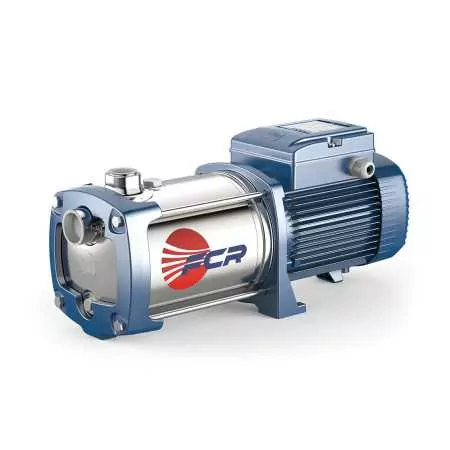

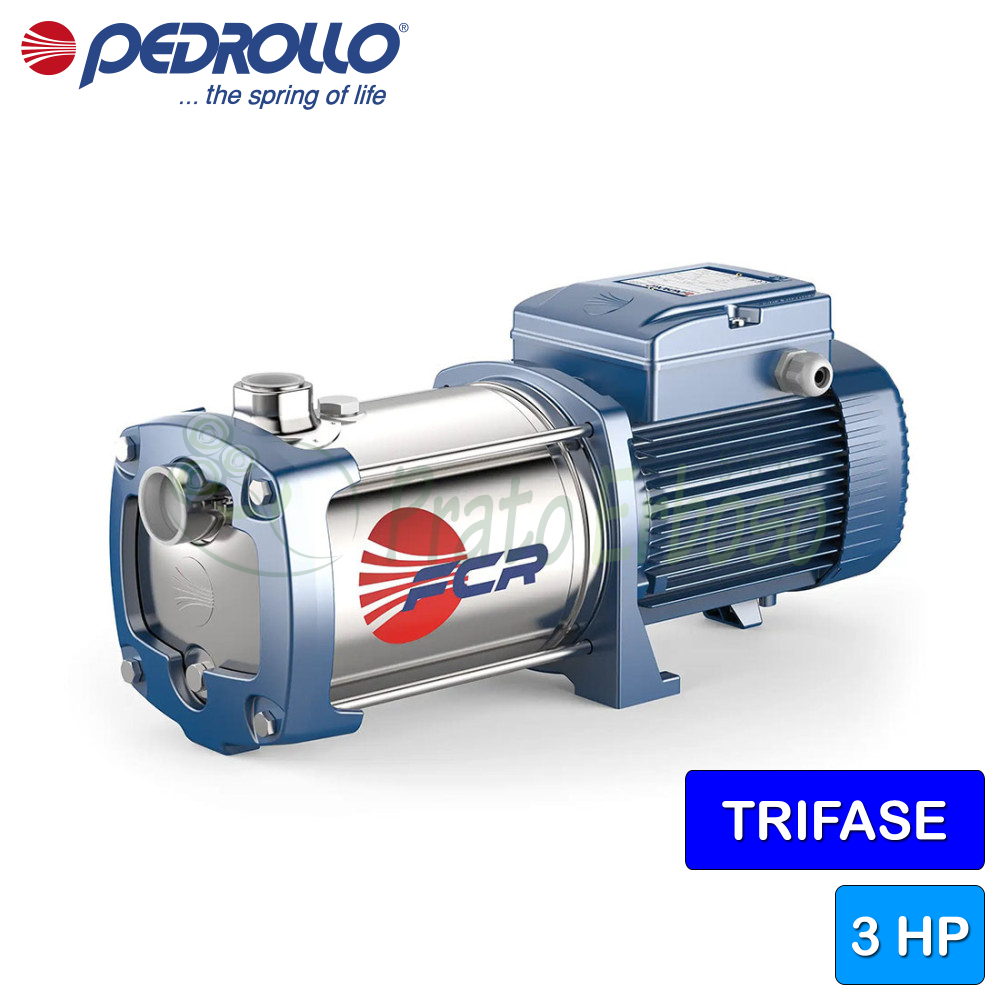

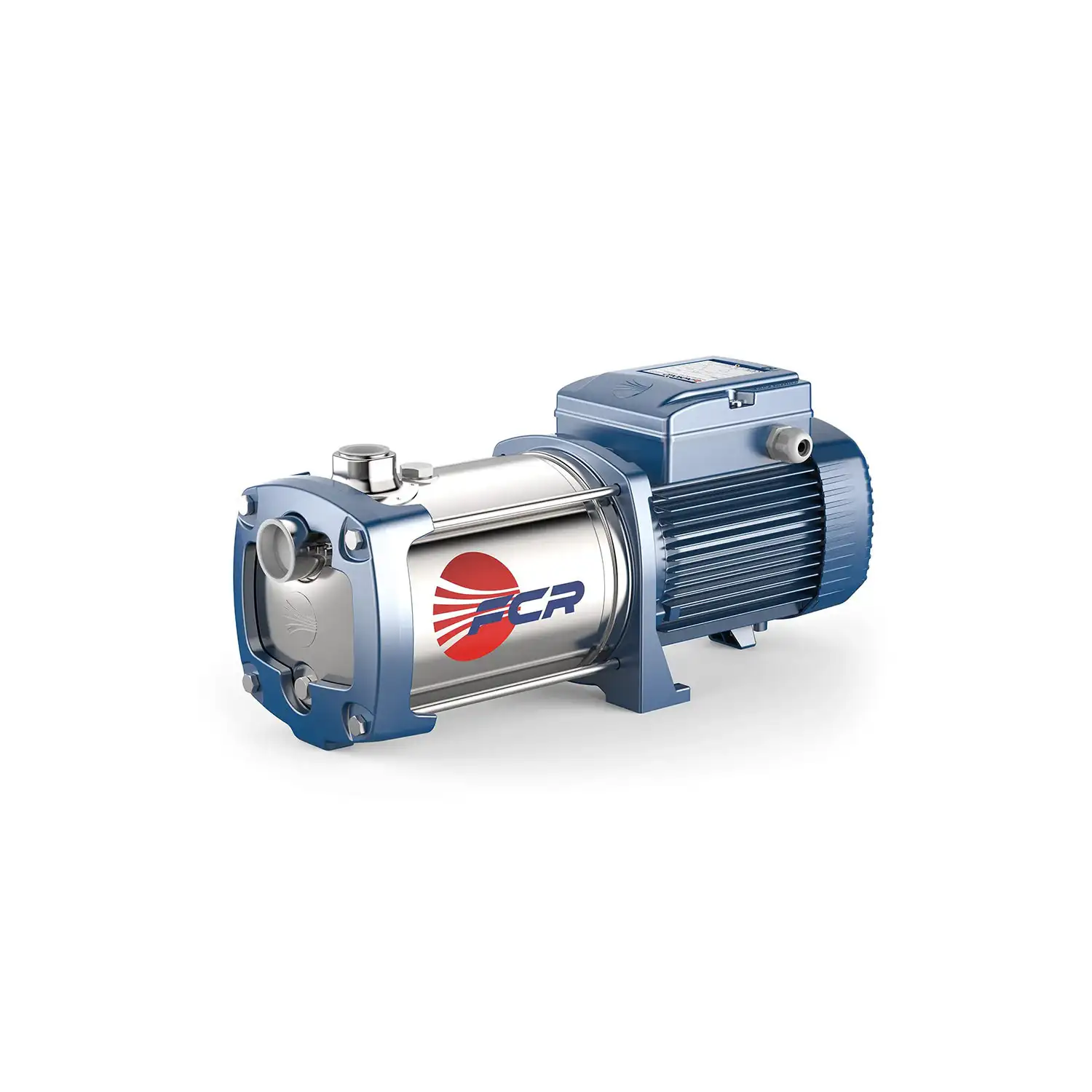

FCR 240/5 - Pompe électrique triphasée multi-roues 3 CV

Name: FCR 240/5 - Pompe électrique triphasée multi-roues 3 CV
Brand: Pedrollo
SKU: FCR 240/5
Price: 607.93 EUR
Availability: InStock

Débit jusqu'à 240 l/min (14,4 m³/h). Monter à 77 m. Moteur de 2,2 kW (3 CV).

Variantes :

Faire une proposition d'achat

Assistance après-vente pour l'installation du produit.

Emballage renforcé pour réduire les dommages dus au transport.

Assistance téléphonique pour information avant achat.

Forniamo tutti i ricambi su questo prodotto.

Description

La pompe électrique multi-roues FCR 240/5 est recommandée pour l'irrigation des jardins familiaux et des jardins.

Cette pompe est recommandée pour pomper de l'eau propre et des liquides chimiquement non agressifs pour les matériaux constituant la pompe.

Le fonctionnement de la pompe périphérique est très simple et fiable, car la pression de l'eau pompée augmente grâce au mouvement des roues dans le corps de pompage.

La FCR 240/4 est une pompe multi-roues, elle est donc particulièrement appréciée dans les environnements domestiques en raison de son grand silence.

Le débit varie de 19 à 77 litres par minute. La hauteur varie de 20 à 240 mètres.

Cette pompe est dotée d'un port d'aspiration de 1¼" et d'un port de refoulement de 1 pouce.

Le FCR 240/5 doit être alimenté avec une tension triphasée, a une puissance de 3 CV et la température du liquide à pomper varie de -10 degrés centigrades à +90.

Le corps de la pompe, la roue et l'arbre du moteur sont en acier inoxydable AISI 304, ce qui confère à la pompe une bonne solidité et résistance.

L'installation du FCR 240/4 doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.

Fiche de données

Connexion moteur: TRIPHASÉ
Puissance (CV): 3
Absorption à 230 V (A): 8.6
Consommation de courant à 400 V (A): 5.0
bouche d'aspiration: 1" 1/4
Bouche de livraison: 1"
turbine: Acier inoxydable AISI 304
Nombre de roues: 2
Vilebrequin: Acier inoxydable AISI 304
Clapet anti-retour: Non
Degré de protection: IP 44
Débit minimum (l./min.): 20
Débit max. (l./min.): 240
Hauteur manométrique minimale (m.): 19
Hauteur manométrique max. (m.): 77
Emplois: irrigation
Température maximale du liquide (°C): +40°C, +90°C
Tension du moteur: 230 V, 400 V
Hauteur (cm): 22,8
Largeur (cm): 18,5
Profondeur (cm): 51,2
Poids (kg): 22,7
Garantie (années): 2

Pièces jointes

Fiche technique FCR 90-130-200

Caractéristiques de construction et de fonctionnement. Courbes de fonctionnement, limites d'utilisation et dimensions des pompes Pedrollo des séries FCR 90-130-200-240.

Télécharger (770.97KB)

Modèles et performances FCR 200-240

TAPER

monophasé

RCF 90/5

RCF 90/6

RCF 90/7

RCF 130/3

FCR130/4

RCF 130/5

RCF 200/3

FCR200/4

FCR200/5

FCR200/6

POUVOIR
KW	HP
1.1	1.5
1.5	2
1.8	2.5
1.1	1.5
1.5	2
1.8	2.5
1.1	1.5
1.5	2
1.8	2.5
2.2	3

PERFORMANCE
Q litres/min	H mètres
5 ÷ 90	80 ÷ 38
5 ÷ 90	96 ÷ 45
5 ÷ 90	111÷53
5 ÷ 130	49÷24
5 ÷ 130	65 ÷ 31
5 ÷ 130	81 ÷ 39
5 ÷ 200	46÷13
5 ÷ 200	58÷17
5 ÷ 200	73÷22
5 ÷ 200	87÷26

BOUCHE
attendez.	envoyer.
1 1/4"	1"

Q	m³/heure	0	0.3	0.6	1.2	2.4	3.6	4.8	5.4	6.0	7.8	8.4	9.6	10.8	12.0
Q	l/min	0	5	10	20	40	60	80	90	100	130	140	160	180	200
H	mètres	80	78	77	74	67	57	45	38
		96	94	92	88	80	69	53	45
		111	110	108	103	93	80	63	53
		49	49	48.5	47.5	45	42.5	38.5	36	33.5	24
		65	65	64	63	60	56	50	47	43	31
		81	81	80.5	79	75	70	62.5	59	54	39
		44	43.5	43.5	43	42	40.5	38	36.5	35	29	27.5	23	18	13
		58	57.5	57.5	57	55	52.5	49.5	47	45	38	35.5	30	24	17
		73	72	71.5	71	69	65.5	62	59	56.5	48	44.5	38	30	22
		87	86	85.5	85	82	78	73	69	67	57	53	45	36	26

Données de construction du FCR-90-FCR-130-FCR 200

Roulements

Roulement moteur côté pompe	6304 2RS-C3
Roulement moteur côté opposé	6204 ZZ-C3E

Joint d'arbre

Type de joint	Garniture mécanique simple
Modèle côté pompe	FN-18
Diamètre BP	18
Anneau fixe LP	Graphite
Bague tournante LP	Carbure de silicium
Elastomère LP	NBR

Matériaux

1.0 - Corps de pompe	Acier inoxydable EN 1.4301 (AISI 304)
2.1 - Couvercle porte-joint	Acier inoxydable EN 1.4301 (AISI 304)
3.0 - Turbine	Acier inoxydable EN 1.4301 (AISI 304)
4.0 - Arbre de pompe	Acier inoxydable EN 1.4057 (AISI 431)
5.1 - Diffuseur	Acier inoxydable EN 1.4301 (AISI 304)
5.2 - Anneau de calage	PTFE
6.0 - Support moteur	Aluminium EN-AB 46100
7.0 - Lanterne	Aluminium EN-AB 46100
