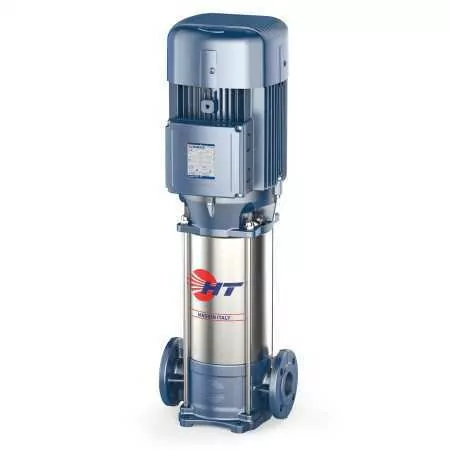

HT 10/6 - Pompe électrique multicellulaire verticale triphasée 4 CV
Débit jusqu'à 250 l/min (12 m³/h). Monter à 93 m. Moteur de 3 kW (4 CV).
HT 10/6 - Elettropompa multistadio verticale trifase da 4 HP
L'électropompe centrifuge multi-roues Pedrollo HT 10/6 est idéale pour les applications dans les domaines domestique, civil, agricole et industriel.
Recommandé pour le pompage d'eau propre et de liquides chimiquement non agressifs pour les matériaux composant la pompe.
Cette pompe électrique est conçue pour garantir des performances hydrauliques élevées combinées à une construction mécanique robuste et compacte.
Le silence et la grande fiabilité rendent le HT 10/6 idéal pour les applications dans les domaines domestique, civil et agricole, en particulier pour la distribution d'eau en combinaison avec des réservoirs autoclaves, pour augmenter la pression dans le réseau, pour les systèmes de prévention des incendies, pour le lavage et l'irrigation. systèmes.
Le débit varie de 30 à 250 litres par minute. La tête varie de 26 à 93 mètres.
Le HT 10/6 doit être alimenté avec une tension triphasée, a une puissance de 4 CV et la température du liquide à pomper varie de -15 degrés centigrades à +90.
La pompe est fabriquée en acier inoxydable AISI 431, y compris les 3 roues, et en fonte qui garantissent une bonne robustesse, résistance et lui permettent de durer longtemps.
Grâce à la construction à plusieurs étages, le bruit de fonctionnement est particulièrement faible.
L'installation du HT 10/6 doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.
- Connexion moteur
- TROIS PHASES
- Puissance (Kw)
- 3
- Puissance (CV)
- 4
- Absorption à 230 V (A)
- 11.2
- Absorption à 400 V (A)
- 6.5
- bouche d'aspiration
- 1 "1/2
- Bouche de livraison
- 1 "1/2
- Corps de pompe
- Fonte
- turbine
- Acier inoxydable AISI 304
- Nombre de roues
- 3
- Vilebrequin
- Acier inoxydable AISI 304
- Clapet anti-retour
- non
- Degré de protection
- IP44
- Débit minimal (l./min.)
- 30
- Débit max. (l./min.)
- 250
- Prévalence minimale (m.)
- 26
- Prévalence maximale (m.)
- 93
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation
- Température maximale du liquide (°C)
- +90°C
- Tension du moteur
- 230 V, 400 V
- Hauteur (cm)
- 58.6
- Largeur (cm)
- 28
- Profondeur (cm)
- 25.7
- Poids (kg)
- 48.5
- Garantie (années)
- 2
Roulements
| Roulement moteur côté pompe | 6307 2RS-C3 |
| Roulement moteur côté opposé | 6206 2RS-C3 |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 250 EN 1561 |
| 2.0 - Couvercle | Fonte GJL 250 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 5.1 - Diffuseur | Acier inoxydable EN 1.4301 (AISI 304) |
| 7.2 - Chemise de pompe | Acier inoxydable EN 1.4301 (AISI 304) |
