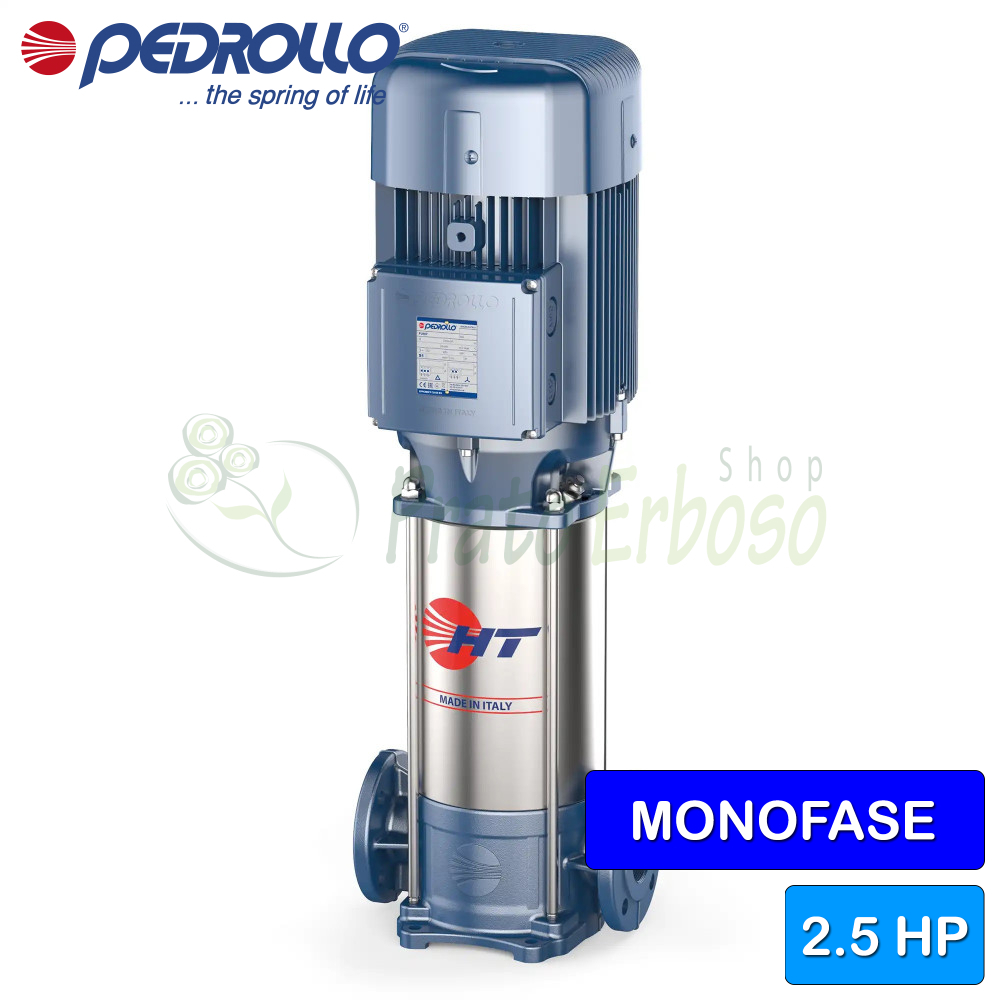

Électropompe multicellulaire verticale monophasée HTm 10/4 - 2,5 CV
Débit jusqu'à 250 l/min (12 m³/h). Monter jusqu'à 62 m. Moteur de 2 kW (2,5 CV).
La pompe électrique centrifuge multi-roues Pedrollo HTm 10/4 est recommandée pour le pompage d'eau propre et de liquides chimiquement non agressifs pour les matériaux constituant la pompe.
Cette pompe électrique est conçue pour garantir des performances hydrauliques élevées combinées à une construction mécanique robuste, compacte et fiable.
Le haut rendement et l'adaptabilité aux applications les plus variées rendent le HTm 10/4 idéal pour les applications dans les domaines domestique, civil et agricole, en particulier pour la distribution d'eau en liaison avec des réservoirs d'autoclaves, pour augmenter la pression dans le réseau, pour systèmes de lutte contre l'incendie, pour systèmes de lavage et pour l'irrigation.
Le débit varie de 30 à 250 litres par minute. La prévalence varie de 18 à 62 mètres.
Le HTm 10/4 doit être alimenté avec une tension monophasée, a une puissance de 2,5 CV et la température du liquide à pomper varie de -15 degrés centigrades à +90.
La pompe est en acier, y compris les 3 roues, et en fonte qui garantissent une longue durée de vie et un rendement élevé de la pompe.
Grâce à la construction à plusieurs étages, le bruit de fonctionnement est particulièrement faible.
L'installation du HTm 10/4 doit être effectuée dans des lieux fermés ou en tout cas protégés des intempéries.
- Connexion moteur
- MONOPHASÉ
- Puissance (Kw)
- 2.2
- Puissance (CV)
- 3
- Absorption à 230 V (A)
- 11
- bouche d'aspiration
- 1 "1/2
- Bouche de livraison
- 1 "1/2
- Corps de pompe
- Fonte
- turbine
- Acier inoxydable AISI 304
- Nombre de roues
- 3
- Vilebrequin
- Acier inoxydable AISI 304
- Clapet anti-retour
- non
- Degré de protection
- IP44
- Débit minimal (l./min.)
- 30
- Débit max. (l./min.)
- 250
- Prévalence minimale (m.)
- 18
- Prévalence maximale (m.)
- 62
- Emplois
- approvisionnement en eau, systèmes de prévention des incendies, systèmes de lavage, systèmes de pressurisation, irrigation
- Température maximale du liquide (°C)
- +90°C
- Tension du moteur
- 230 V
- Hauteur (cm)
- 53.4
- Largeur (cm)
- 28
- Profondeur (cm)
- 23.1
- Poids (kg)
- 36.7
- Garantie (années)
- 2
Roulements
| Roulement moteur côté pompe | 6307 2RS-C3 |
| Roulement moteur côté opposé | 6206 2RS-C3 |
Tenue d'arbre
| Type de joint | Garniture mécanique simple |
| Retrait DN1=450 DN2=350 | FN-18 |
| Diamètre BP | 18 |
| Anneau fixe LP | Graphite |
| Bague tournante LP | Céramique |
| Élastomère LP | NBR |
Matériaux
| 1.0 - Corps de pompe | Fonte GJL 250 EN 1561 |
| 2.0 - Couvercle | Fonte GJL 250 EN 1561 |
| 3.0 - Turbine | Acier inoxydable EN 1.4301 (AISI 304) |
| 4.0 - Arbre de pompe | Acier inoxydable EN 1.4057 (AISI 431) |
| 5.1 - Diffuseur | Acier inoxydable EN 1.4301 (AISI 304) |
| 7.2 - Chemise de pompe | Acier inoxydable EN 1.4301 (AISI 304) |
